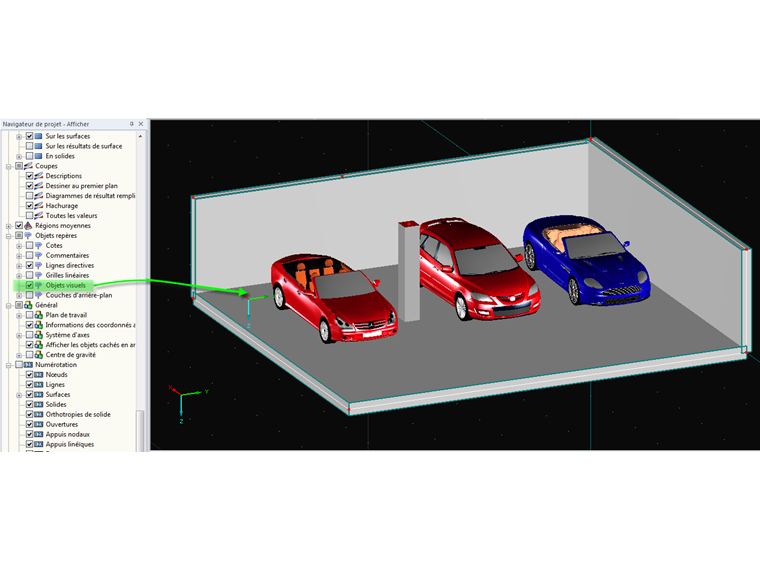

Les objets visuels insérés peuvent être spécifiquement affichés et masqués dans les programmes à l'aide du « Navigateur d'affichage ». Tous les fichiers *.3ds peuvent être utilisés comme objets visuels.

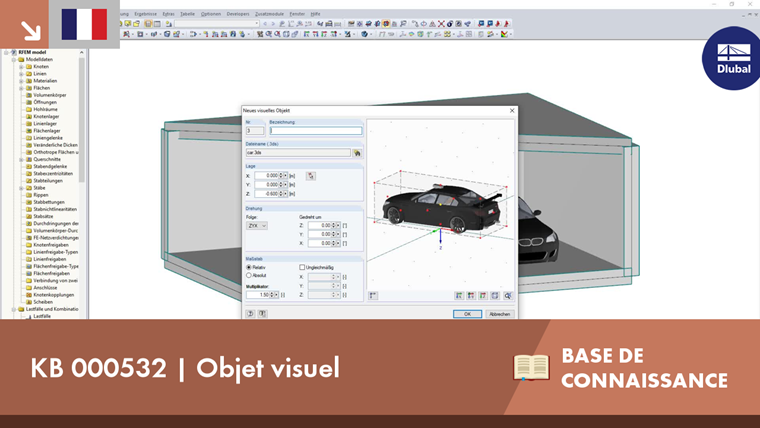

Insertion des objets visuels dans RFEM 5 et RSTAB 8

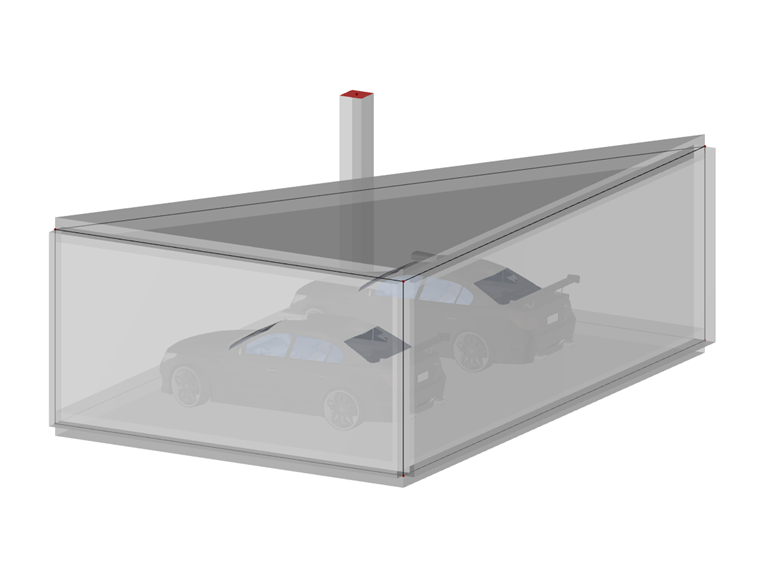

Dans RFEM 5 et RSTAB 8, vous pouvez ajouter des objets visuels au modèle afin de convaincre votre client lors de la présentation du modèle structurel. Ces objets vous permettent de faire comprendre aux non-professionnels et aux ingénieurs les dimensions du système.
Auteur
M. Lex est responsable du développement de produits pour les structures en verre et de l'assurer de la qualité du programme RFEM. Il fournit également un support technique pour nos clients.
