Die eingefügten visuellen Objekte können über den "Zeigen-Navigator" in den Programmen speziell ein- und ausgeblendet werden. Als Modellvorlage können alle Dateien, die im *.3ds –Format abgespeichert sind, verwendet werden.

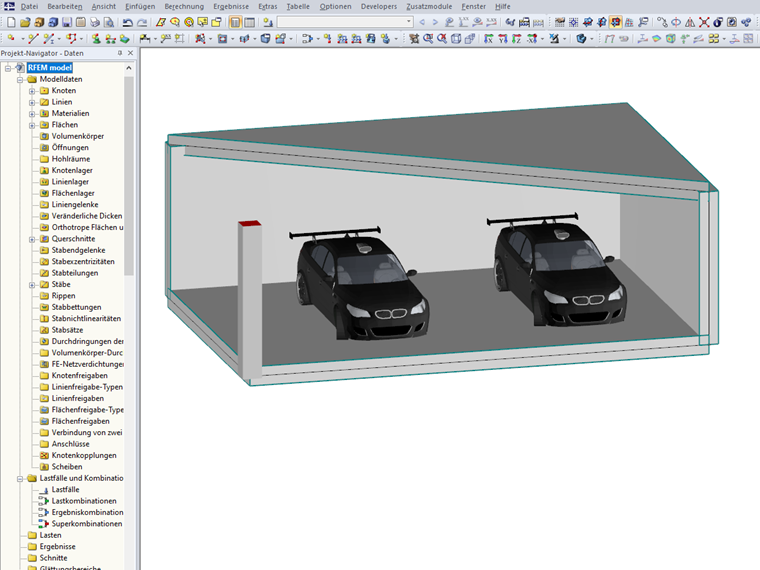

Visuelle Objekte

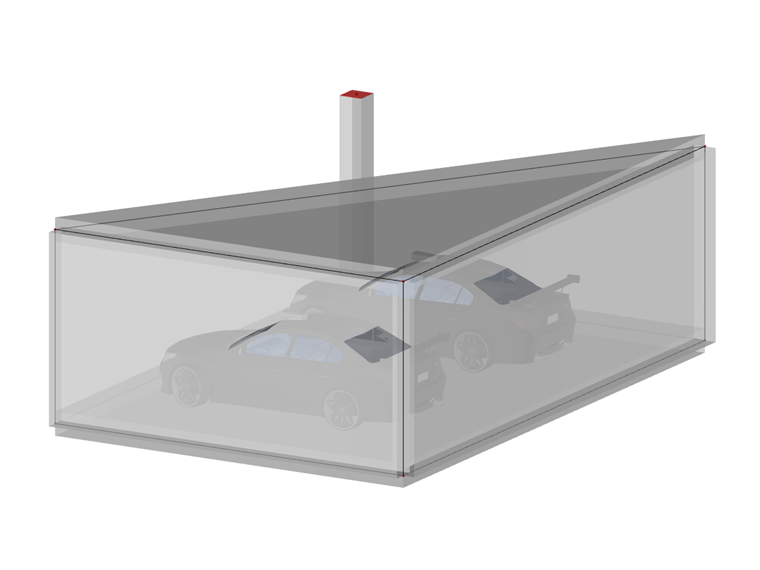

Um bei Präsentationen des statischen Modells bei Bauherren oder Kunden bessere "Überzeugungsarbeit" leisten zu können, besteht in RFEM 5 und RSTAB 8 die Möglichkeit, visuelle Objekte in das Modell einzupflegen. Mit diesen Objekten wird es ermöglicht, für Laien, aber auch für das Fachpublikum einen besseren Bezug zu Abmessungen und Dimensionen herzustellen.
