L'area di applicazione della norma DIN EN 1991-1-4:2010-12 è specificata per edifici e strutture con altezza fino a 200 m. Questo limite può essere esteso con DIN EN 1991-1-4/NA:2010-12, NCI a 1.1 (2) a causa del profilo del vento che è valido in Germania per le strutture fino ad un'altezza di 300 m.
La divisione delle zone del vento di un paese viene generalmente effettuata utilizzando una mappa della zona del vento. Tuttavia, a causa della risoluzione relativamente poco precisa delle mappe delle zone del vento, la corretta assegnazione nelle aree di transizione delle singole zone è relativamente difficile. Pertanto, ci sono determinazioni dettagliate delle zone di vento in base ai confini amministrativi che possono essere prese in considerazione in modo molto conveniente, ad esempio utilizzando il servizio online di Dlubal Mappe di zonizzazione per neve, vento e sisma.
Per determinare la pressione cinetica qb per la rispettiva posizione dell'edificio, si applicano le seguenti varianti alternative secondo DIN EN 1991-1-4/NA: 2010-12, Appendice AN.B.
Pressioni di velocità di picco semplificate per strutture fino a 25 m di altezza
In questo approccio, la pressione cinetica di picco del vento può essere applicata come un valore costante attraverso l'altezza dell'edificio per ragioni di semplicità. Le relative pressioni cinetiche sono regolate nella tabella NA.B.3 per le zone di vento da 1 a 4, secondo l'Appendice NA.A. Per le strutture con un'altezza superiore a 25 m e le strutture con un'altezza superiore a 10 m nelle isole del Mare del Nord, la pressione cinetica di picco deve essere determinata con maggiore precisione secondo le equazioni da (NA.B.1) a (NA. B.8), o secondo NA.B.2.
La pressione cinetica di picco dipendente dall'altezza nel caso normale
Per altezze dell'edificio superiori a 25 m dal suolo, l'influenza della rugosità del terreno, che è determinata, tra le altre cose, dalla vegetazione e dallo sviluppo dell'edificio, deve essere presa in considerazione quando si calcola la pressione cinetica di picco con le equazioni (NA. da B.1) a (NA.B.8) o secondo NA.B.2.
Il caso normale secondo DIN EN 1991-1-4 NA B.3.3 è suddiviso in tre diversi profili:
- Terra verso l'interno
- zone costiere (fascia di 5 km di larghezza verso terra e isole del Mar Baltico)
- Isole del Mar del Nord
Metodo preciso per il calcolo della pressione cinetica di picco con influenza della rugosità del terreno
Se l'ubicazione dell'edificio è influenzata topograficamente in larga misura o se si trova in prossimità di grandi bacini d'acqua dell'entroterra, la pressione cinetica di picco deve essere determinata secondo NA.B.2.
Le pressioni cinetiche di picco in un terreno pianeggiante sono divise secondo le categorie di terreno da 1 a 4. Se la classificazione in una categoria di terreno non può essere determinata con assoluta certezza, è necessario selezionare la rispettiva categoria di terreno più liscia e quindi più sfavorevole.

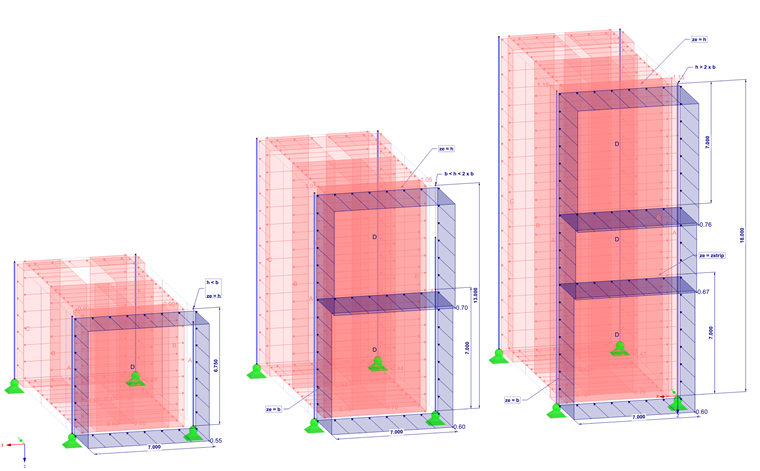

Carico del vento su pareti verticali a seconda dell'altezza degli edifici
Come spiegato sopra, la pressione cinetica semplificata (approccio 1) per strutture con un'altezza fino a 25 m può essere applicata come valore costante per l'intera altezza dell'edificio.
Se si utilizza uno degli altri due approcci, la pressione cinetica può essere applicata in modo graduato attraverso l'altezza dell'edificio nell'intervallo di vento D. Per gli edifici con dimensioni di b < h ≤ 2 ⋅ b, si assume una fascia inferiore con altezza b e una fascia superiore con altezza (h - b).
Per edifici con dimensioni di h 2 ⋅ b, si assume una fascia inferiore con altezza b e una fascia superiore con altezza (h - b). L'area intermedia deve essere divisa in un numero appropriato di strisce intermedie con la altezza hstriscia.
In RFEM e RSTAB, la valutazione della pressione cinetica sull'intervallo del vento D per le pareti verticali durante la generazione di carichi è completamente presa in considerazione.
