La DIN EN 1991-1-4:2010-12 s'applique aux bâtiments et ouvrages de génie civil jusqu'à 200 m de hauteur. Le périmètre de la DIN EN 1991-1-4/NA:2010-12, NCI à 1.1 (2) peut également couvrir les bâtiments s'élevant jusqu'à 300 m de hauteur en Allemagne en raison du profil des vents en vigueur dans le pays.
Les zones de vent d'un pays sont généralement délimitées par une carte de zones de vent. Cependant, la résolution des cartes des zones de vent n'est pas assez précise pour assigner correctement les zones de transition des différentes zones. Des informations fiables sont disponibles sur les zones de vent de chaque pays. L'outil de géolocalisation en ligne des zones de neige, de vent et de sismicité fournit par exemple des détails précis sur la zone choisie.
Les variantes suivantes s'appliquent à la détermination de la pression dynamique qb selon l'annexe NA.B de DIN EN 1991-1-4/NA:2010-12, en fonction de l'emplacement du bâtiment.
Pressions dynamiques extrêmes simplifiées pour les structures jusqu'à 25 m de hauteur
La pression dynamique extrême peut être appliquée ici comme une valeur constante sur l'ensemble de bâtiment pour des raisons de simplicité. Les pressions dynamiques correspondantes sont définies dans le Tableau NA.B.3 pour les zones de vent 1 à 4, conformément à l'Annexe NA.A. Pour les structures d'une hauteur supérieure à 25 m et les structures d'une hauteur supérieure à 10 m sur les îles de la mer du Nord, la pression dynamique extrême doit être déterminée plus précisément selon les équations (NA.B.1) à (NA. B.8) ou selon les AN.B.2.
Pression dynamique extrême à la vitesse dépendante de la hauteur dans un cas normal
Pour les bâtiments d'une hauteur supérieure à 25 m, l'influence de la rugosité du sol, qui est déterminée entre autres par la végétation et le bâti, doit être prise en compte lors du calcul de la pression dynamique extrême à l'aide des équations (NA. B.1) à (NA.B.8) ou selon NA.B.2.
Selon la DIN EN 1991-1-4 NAB.3.3, les cas normaux sont classés en trois profils différents :
- Arrière-pays
- zones côtières (c'est-à-dire une bande de 5 km de largeur vers l'intérieur des terres et les îles de la mer Baltique)
- Îles de la mer du Nord
Méthode précise de calcul de la pression dynamique extrême considérant l'influence de la rugosité du sol
Si la topographie du lieu exerce une influence majeure sur le bâtiment ou si celui-ci est situé à proximité de vastes étendues d'eau intérieures, la pression dynamique extrême doit être déterminée selon NA.B.2.
Les pressions dynamiques maximales en terrain plat sont réparties selon les catégories de terrain 1 à 4. S'il n'est pas possible de déterminer cette catégorie de terrain de manière absolument certaine, la catégorie de terrain la moins rugueuse et par conséquent la plus défavorable doit être sélectionnée.

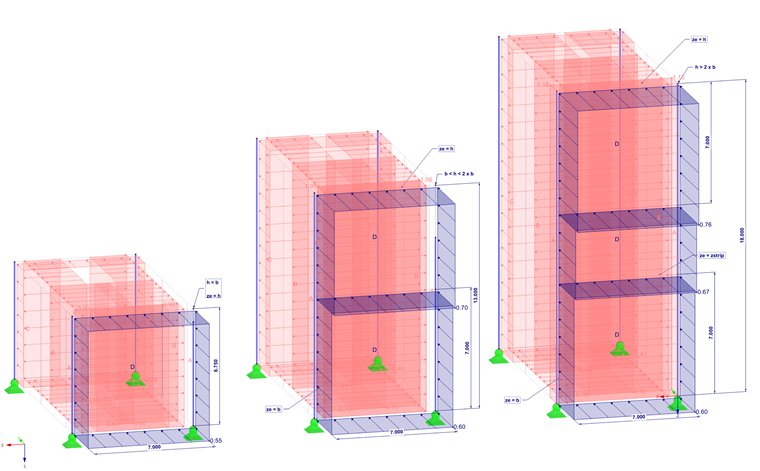

Charge de vent sur des voiles verticaux en fonction de la hauteur du bâtiment
Comme expliqué ci-dessus, la pression dynamique simplifiée (approche 1) peut être appliquée comme une valeur constante sur toute la hauteur du bâtiment pour les structures jusqu'à 25 m de hauteur.
Si l'une des deux autres approches est utilisée, la pression dynamique peut être appliquée graduellement sur la hauteur du bâtiment avec une catégorie de vent D. Pour les bâtiments dont les dimensions sont b < h ≤ 2 ⋅ b, une bande inférieure de hauteur b et une bande supérieure de hauteur (h - b) sont supposées.
Pour les bâtiments dont les dimensions sont h > 2 ⋅ b, une bande inférieure de hauteur b et une bande supérieure de hauteur (h - b) sont supposées. La zone intermédiaire doit être divisée selon le nombre de bandes intermédiaires adéquat à l'aide de la hauteur hstrip.
L'application graduelle de la pression dynamique dans la catégorie de vent D sur des voiles verticaux est entièrement prise en compte dans RFEM et RSTAB lors de la génération de charges.
