Il calcolo delle rigidezze delle pareti si riferisce al secondo articolo di questa serie.

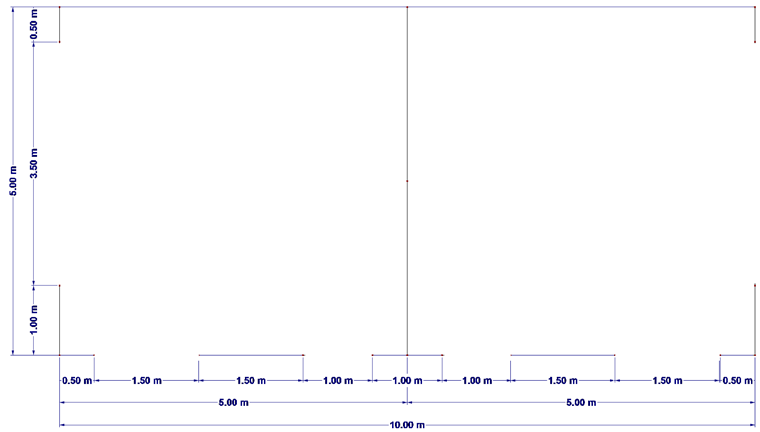

Piano terra
A causa della sua rigidezze differente, la rigidezza della parete ha una notevole influenza su totale spostamenti generalizzati della pianta del pavimento. Inoltre, la disposizione asimmetrica delle pareti influenza anche spostamenti generalizzati dell'edificio.
Di solito, questo effetto è preso in considerazione dalle rigidezze di una posizione 2D.
Esempio

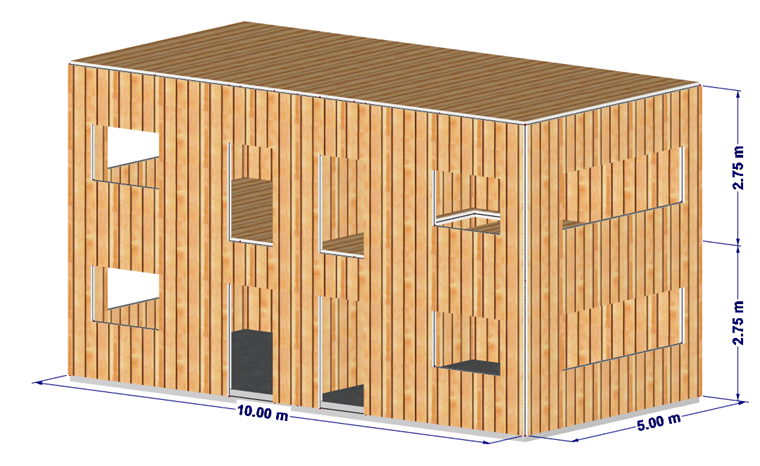

Questo effetto è dimostrato su un semplice edificio a due piani. L'edificio ha una pianta regolare. Ulteriori informazioni sui criteri minimi di irrigidimento sono disponibili in [1].
Struttura:
- Pianta del terreno = 5 m ⋅ 10 m
- Vereinfachte Berechnung, Fenster werden Geschosshoch ausgenommen.
- Un tirante è posto su ciascuna estremità del muro.
- Struttura della parete e rigidezze come descritto nell'articolo 2 di questa serie.
- Dimensione della maglia FE = 1,5 m
Carico:
- Peso proprio e struttura = 2 kN/m²

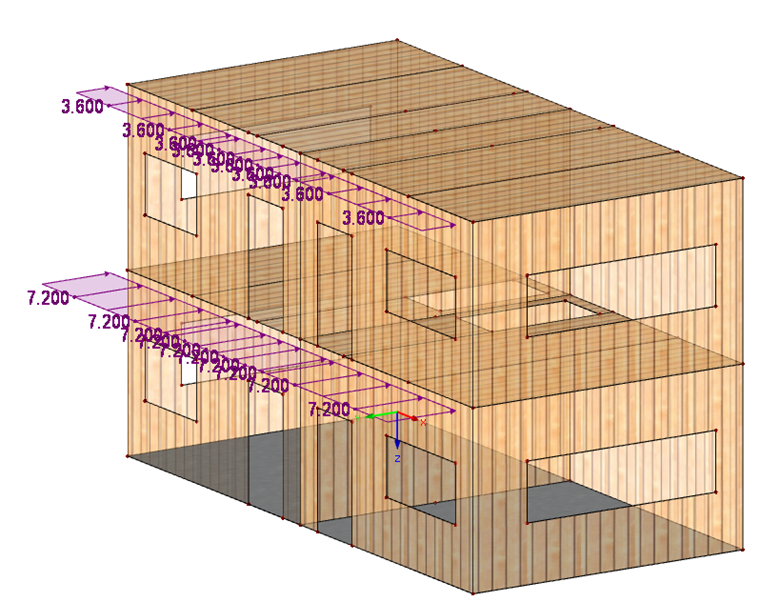

- Carico del vento nella direzione y globale
- WZ2
- Altezza = 100 m sul livello del mare NN
- we+d = 0.46 + 0.74 = 1.2 kN/m²
- We,d = 1.2 kN/m² ⋅ 3 m = 3.6 kN/m
Combinazione:
- CO1 = 1,0 LC1 + 1,5 LC2
Rigidezze pareti:
Ciò si traduce in quattro diverse lunghezze delle pareti. Per semplificarlo, le rigidezze della parete sono calcolate per aste equivalenti. La determinazione delle rigidezze è la stessa dell'articolo precedente.
| Parete | Lunghezza [m] | Modulo di elasticità [kN/cm²] | D66/D77 [kN/cm] | Modulo G [kN/cm²] | D88 [kN/cm] | Supporto di rigidezza [kNcm/rad] |
|---|---|---|---|---|---|---|
| 1 | 0.5 | 792 | 9.504 | 0.47 | 6.5 | 64.499 |
| 2 | 1,0 | 396 | 4.752 | 0.80 | 11.0 | 257.995 |
| 3 | 1.5 | 264 | 3.168 | 1.04 | 14.3 | 580.489 |
| 4 | 2.5 | 158 | 1.901 | 1.36 | 18.8 | 1.612.469 |
Le rigidezze della parete sono calcolate per ciascuna di queste quattro lunghezze della parete. A tale scopo, ogni parete è caricata con un carico unitario di 1 kN. Poiché le lunghezze delle pareti superiori a 2,5 m con un'altezza di 2,75 m non possono essere fabbricate, la parete centrale è divisa a metà.
Nel file modello RFEM 1 allegato, le deformazioni per tutte le lunghezze delle pareti sono calcolate come superfici e risultati dell'asta. La deformazione viene calcolata senza un ancoraggio a parete nella parte superiore del modello e con un ancoraggio a parete nella parte inferiore. Le deformazioni sono anche confrontate nella Figura 04.
Viene calcolata una rigidezza per ciascuna parete dalle deformazioni determinate delle singole pareti.
Ad esempio, si ottiene la seguente rigidezza per la parete 1 con una lunghezza di 50 cm:
C = F/u = 1 kN/22,5 mm = 0,044 kN/mm
c = F/l ⋅ C = 1 kN/0,5 m ⋅ 0,044 kN/mm = 0,088 N/mm²
Per tutte le pareti:
1a parete | l = 0,5 m | c = 0,088 N/mm²
2a parete | l = 1,0 m | c = 0,164 N/mm²
3a parete | l = 1,5 m | c = 0,230 N/mm²
4a muro | l = 2,5 m | c = 0,333 N/mm²

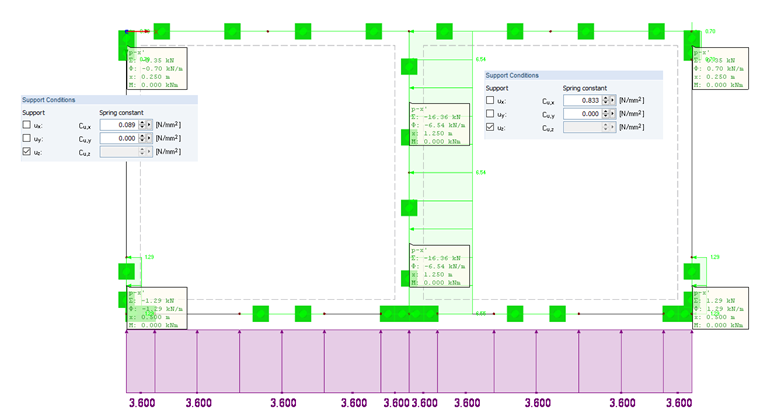

Queste rigidezze sono assegnate al rispettivo supporto di linea nella pianta del pavimento (vedere la Figura 05). La planimetria può essere trovata nel file modello RFEM 2 allegato.
A causa dell'edificio simmetrico, non vi è alcuna rotazione dell'edificio. Questo articolo spiega questo in modo più dettagliato. Il video allegato mostra come le forze orizzontali si sviluppano in una pianta asimmetrica rispetto alla direzione del carico.
Sommario
Questo articolo ha mostrato il calcolo, per piano, degli edifici con pannelli di legno. Le rigidezze possono essere determinate per mezzo di elementi di superficie o di aste. Le elasticità risultanti da un ancoraggio sono prese in considerazione.
Utilizzare il file Excel allegato per riprodurre il calcolo degli esempi.
Seguirà la parte finale di questa serie, che mostra il progetto delle forze determinate dalle reazioni del vincolo esterno della linea (vedere la Figura 05).
