Calcul des murs à ossature bois | 3. Vue en plan

Article technique

Cet article décrit l'effet que des murs à ossature bois ayant des rigidités différentes peuvent exercer sur une structure.

Le calcul de la rigidité des murs se réfère au deuxième article de cette série.

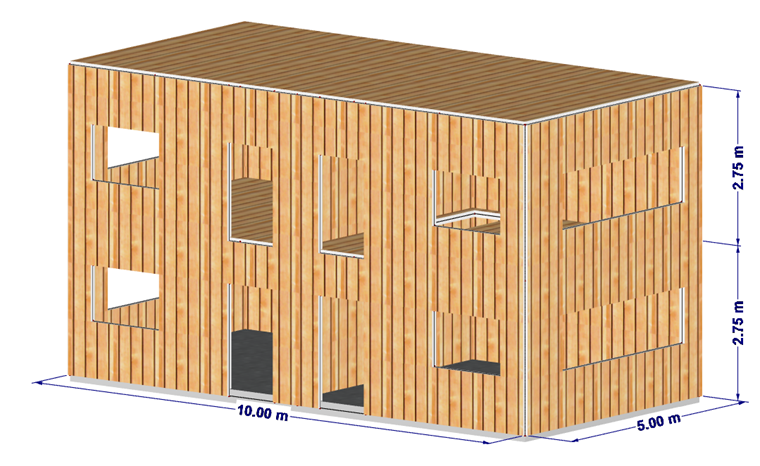

Figure 01 - Bâtiment avec dimensions

Plan au sol

La rigidité des murs a une influence notable sur la déformation de la structure globale car elle peut être différente d'un mur à l'autre. De plus, la disposition asymétrique des murs a elle aussi un impact sur la déformation du bâtiment.

Cet effet est généralement considéré à l'aide des rigidités d'une position 2D.

Exemple

Cet effet est démontré sur un bâtiment type de deux étages avec un plan au sol régulier. De plus amples informations sur les critères de rigidité minimaux sont disponibles dans [1].

Figure 01 - Bâtiment avec dimensions

Structure :

  • Plan au sol = 5 m ⋅ 10 m
  • Calcul simplifié, les fenêtres de l'étage supérieur sont exclues.
  • Un tirant est placé à chaque extrémité du mur.
  • Structure et rigidité des murs identiques à celles du deuxième article de cette série.
  • Maillage EF = 1,5 m

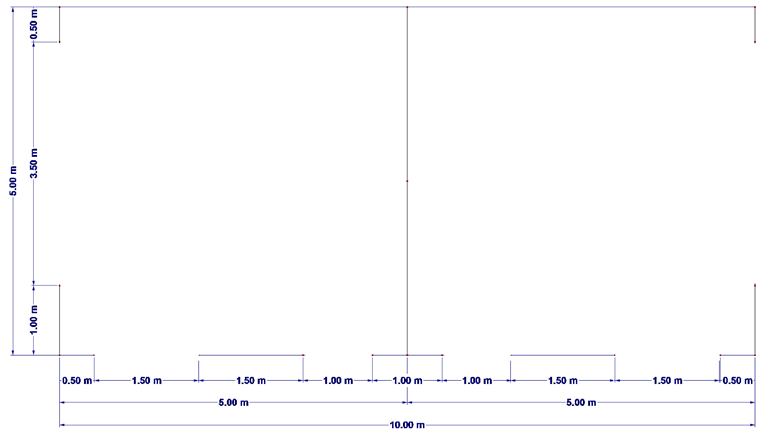

Figure 02 - Plan au sol

Charges :

  • Poids propre et structure = 2 kN/m²
  • Charge de vent dans la direction y globale
  • WZ2
  • Hauteur = 100 m au-dessus du « Normalhöhennull »
  • we+d = 0,46 + 0,74 = 1,2 kN/m²
  • We,d = 1,2 kN/m² ⋅ 3 m = 3,6 kN/m

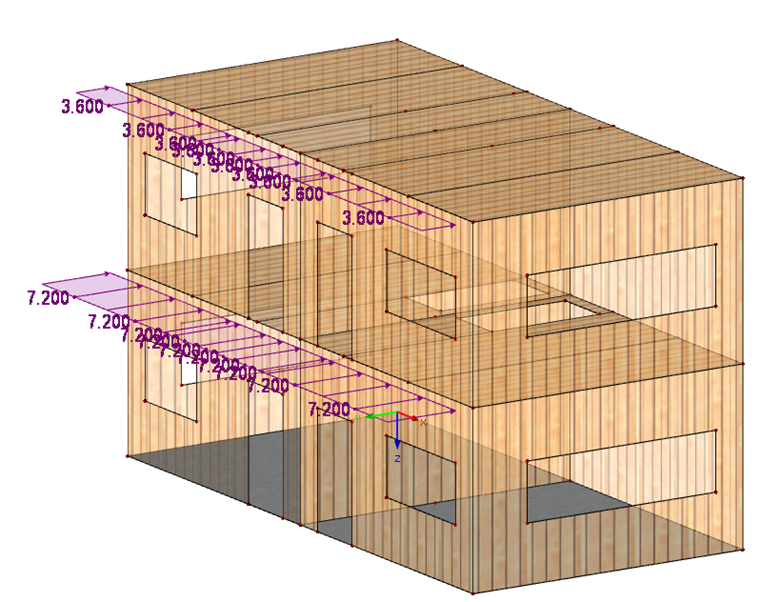

Figure 03 - Charge de vent

Combinaison :

  • CO1 = 1,0 CC1 + 1,5 CC2

Rigidité des murs :

On obtient ainsi quatre longueurs de mur différentes. À des fins de simplification, les rigidités des murs sont calculées pour des barres équivalentes. Les rigidités sont déterminées de la même manière que dans l'article précédent.

MurLongueur [m]Module d'élasticité [kN/cm²]D66/D77 [kN/cm]Module G [kN/cm²]D88 [kN/cm]Rigidité de l'appui [kNcm/rad]
10,57929 5040,476,564 499
21,03964 7520,8011,0257 995
31,52643 1681,0414,3580 489
42,51581 9011,3618,81 612 469

La rigidité du mur est calculée pour chacune des quatre longueurs de paroi. Une charge unitaire de 1 kN est alors appliquée à chaque mur. Étant donné qu'il est impossible de fabriquer des mur de plus de 2,5 m de long sur une hauteur de 2,75 m, le mur central est divisé en deux.

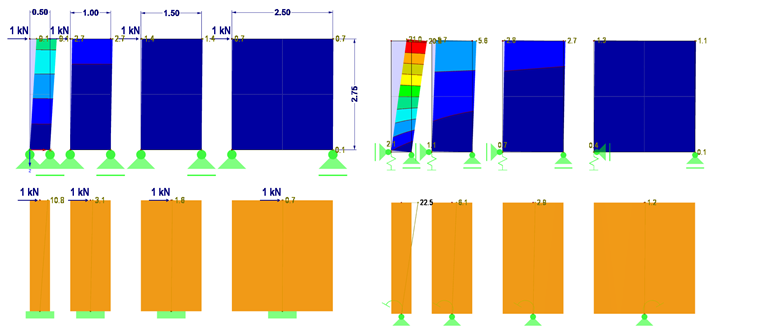

Figure 04 - Déformations : sans ancrage (à gauche), avec ancrage (à droite)

Dans le fichier de modèle RFEM 1 disponible au téléchargement au bas de l'article, les déformations pour toutes les longueurs de mur sont calculées en tant que surfaces et résultats de barre. La déformation est calculée sans ancrage dans la partie supérieure du modèle, mais avec dans la partie inférieure. La Figure 04 permet de comparer les déformations dans ces deux parties.

Une rigidité est calculée pour chaque mur à partir des déformations déterminées.

On obtient par exemple la rigidité suivante pour le mur 1, de 50 cm de long :
C = F / u = 1 kN / 22,5 mm = 0,044 kN/mm
c = F / l ⋅ C = 1 kN / 0,5 m ⋅ 0,044 kN/mm = 0,088 N/mm²

Pour tous les murs :
Mur 1 | l = 0,5 m | c = 0,088 N/mm²
Mur 2 | l = 1,0 m | c = 0,164 N/mm²
Mur 3 | l = 1,5 m | c = 0,230 N/mm²
Mur 4 | l = 2,5 m | c = 0,333 N/mm²

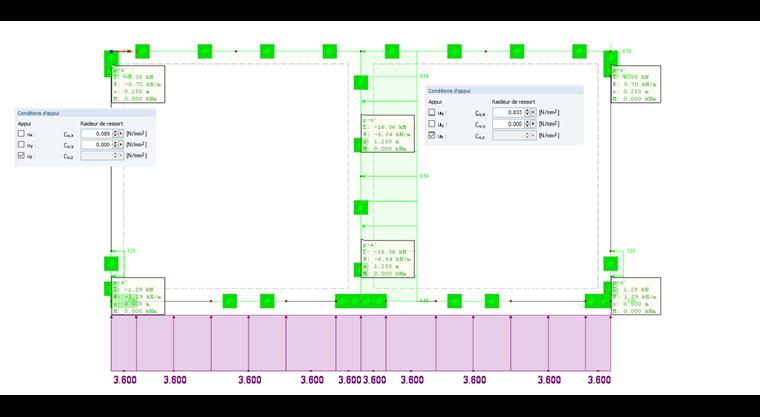

Ces rigidités sont assignées aux appuis linéiques correspondants dans le plan au sol (voir la Figure 05). Ce plan se trouve dans le fichier du modèle RFEM 2 ci-dessous.

Il n'y a pas de rotation du bâtiment en raison de sa symétrie. Cet aspect est détaillé dans cet article technique de notre base de connaissance. La vidéo ci-contre montre l'évolution des forces horizontales dans un plan au sol asymétrique par rapport à la direction de la charge.

Résumé

Cet article explique le calcul d'un bâtiment à ossature bois en prenant en compte le plan au sol. Les rigidités peuvent être déterminées à l'aide d'éléments surfaciques ou de barre. Les glissements résultant de l'ancrage sont pris en compte.

Le calcul des exemples peut être reproduit à l'aide du fichier Excel disponible au téléchargement ci-dessous.

Le dernier article de cette série sera consacré au calcul des efforts déterminés à partir des réactions des appuis linéiques (voir la Figure 05).

Mots-Clés

Panneau en bois Bâtiment à ossature bois Mur à ossature bois OSB Plan au sol

Littérature

[1]   INFORMATIONSDIENST HOLZ: holzbau handbuch | Reihe 1 | Teil 1 | Folge 7 - Holzrahmenbau. Düsseldorf: Informationsverein Holz e.V., 2015
