Analisi di stabilità di un arcareccio con sezione a I senza vincolo laterale e torsionale

Questo articolo tecnico tratta l'analisi di stabilità di un arcareccio di copertura, che è collegato senza irrigidimenti mediante un giunto bullonato sull'ala inferiore per avere un sforzo di assemblaggio minimo.

A causa di questa verifica strutturale, un vincolo laterale e torsionale non può essere assunto qui quando si determina il momento critico elastico ideale durante l'analisi di stabilità. Ciò riduce la resistenza strutturale e quindi deve essere considerato. D'altro canto, viene considerato l'effetto del carico ultimo che aumenta la capacità del vincolo rotazionale dalla lamiera trapezoidale.

Il modello di questo articolo tecnico si basa sull'esempio 1.3 Arcareccio della copertura nella letteratura tecnica [1]. Gli arcarecci del tetto sono travi a campata singola tra le travi reticolari della copertura e hanno una lunghezza di 9,0 m e un'inclinazione di 3,18 °.

Carichi e forze interne

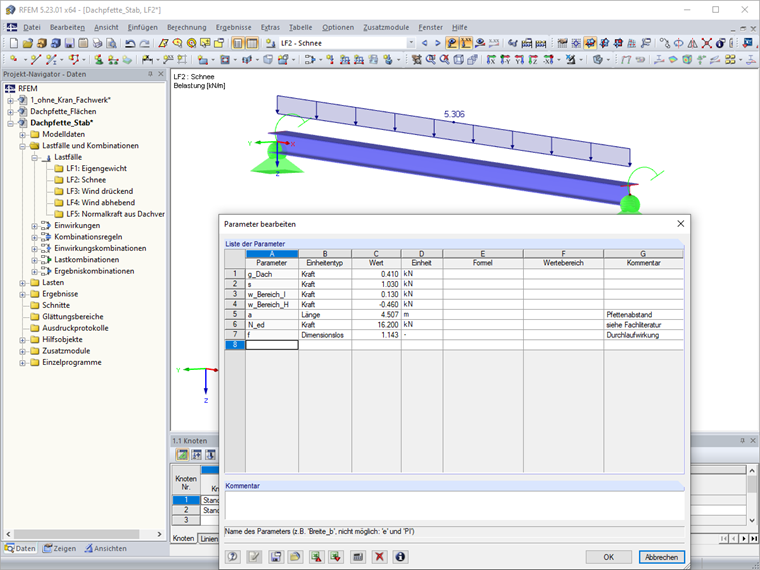

La lamiera trapezoidale continua si trova su cinque arcarecci della copertura con una larghezza di applicazione di circa 4,50 m. Secondo le tabelle pertinenti nella letteratura tecnica per le travi continue, il coefficiente per il carico del vincolo esterno B è 1.143. Prendere i valori caratteristici dei carichi delle superfici per peso proprio, neve e vento da [1]. L'immissione o il calcolo dei carichi delle aste risultanti viene eseguita utilizzando la parametrizzazione disponibile in RFEM e RSTAB.

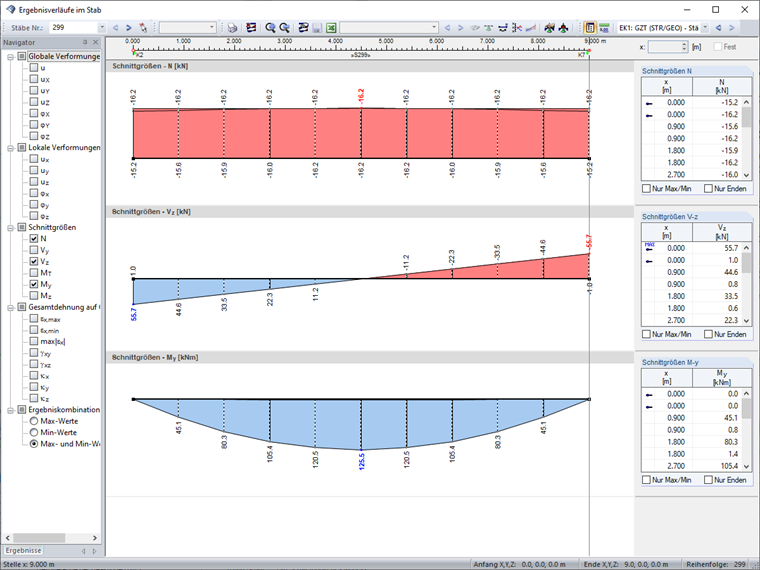

La combinatoria automatica in RFEM/RSTAB viene eseguita solo per lo stato limite ultimo secondo l'equazione 6.10 di EN 1990. Le seguenti forze interne di progetto risultano dalle combinazioni di carico generate.

Calcolo del momento critico elastico ideale e analisi di stabilità

Per determinare Mcr secondo il metodo degli autovalori, creiamo un modello di asta interna con quattro gradi di libertà nel modulo aggiuntivo RF-STEEL EC3. Poiché nessun vincolo laterale e torsionale può essere assunto a causa della formazione senza irrigidimenti all'esterno dei pannelli di controvento, dobbiamo calcolare il vincolo rotazionale risultante dalla deformazione della sezione trasversale dell'arcareccio. Questo viene fatto secondo [5] e nel seguente modo.


dove


Un metodo molto più complesso può essere trovato in [6].

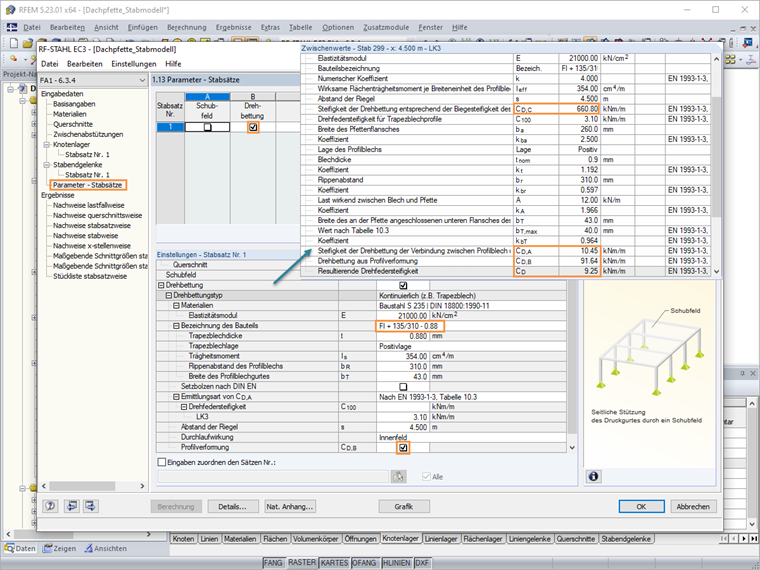

Inoltre, consideriamo il carico ultimo che aumenta la capacità della lamiera trapezoidale (135/310-0,88 in posizione positiva). Il vincolo rotazionale efficace CD viene calcolato automaticamente in RF-/STEEL EC3 secondo [3] Equazione E.11 se si inseriscono i dati corrispondenti nelle tabelle di input 1.12 e 1.13.


dove



Questi valori possono essere utilizzati per eseguire l'analisi di stabilità secondo i metodi analitici descritti in [2], Sezione 6.3. A causa della bassa inclinazione della copertura, il componente in direzione dell'asse minore può essere trascurato. Così, sarebbe possibile eseguire il progetto secondo la Sezione 6.3.3 "Aste uniformi nella flessione e nella compressione assiale" o nella Sezione 6.3.4 "Metodo generale per l'instabilità laterale e flesso-torsionale di componenti strutturali".

A causa del più semplice input delle condizioni vincolari in questo caso, selezioniamo il metodo secondo la Sezione 6.3.4. Se il momento attorno all'asse minore non può più essere trascurato, dovremmo selezionare il metodo secondo la Sezione 6.3.3.

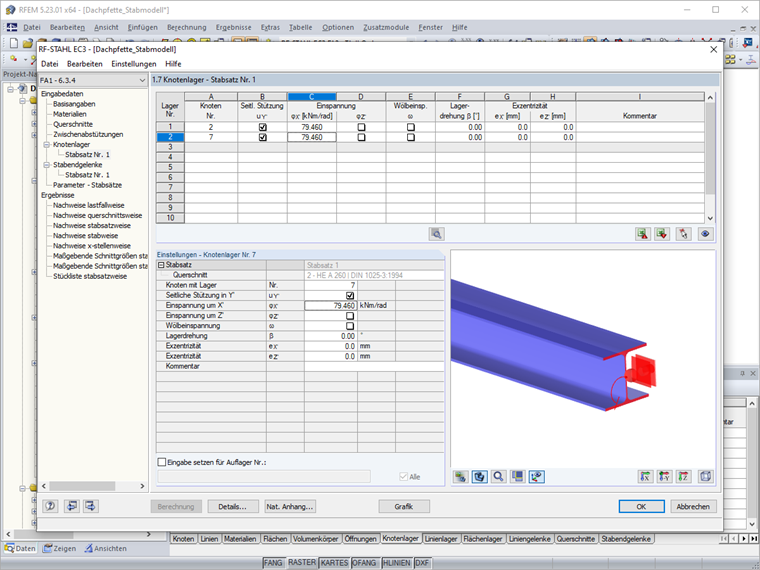

La seguente figura mostra le voci richieste dei vincoli dei nodi per il metodo degli autovalori (modello dell'asta interna con quattro gradi di libertà).

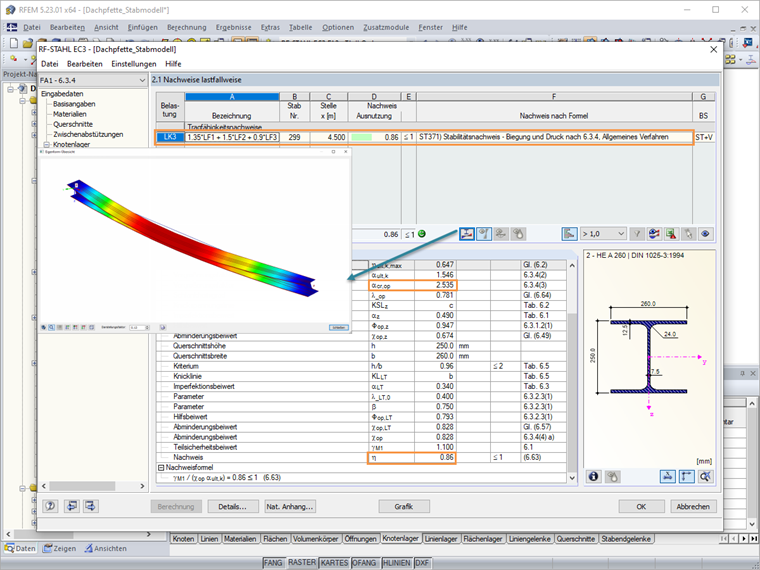

Lo stato limite ultimo dell'arcareccio della copertura può essere verificato con il metodo generale. Il coefficiente di carico critico per CO 3 e il sistema definito è calcolato come 2,535. È possibile visualizzare la forma modale corrispondente anche graficamente.

Il momento critico elastico ideale è quindi calcolato come segue:

Calcolando il momento critico elastico ideale sul modello di superficie

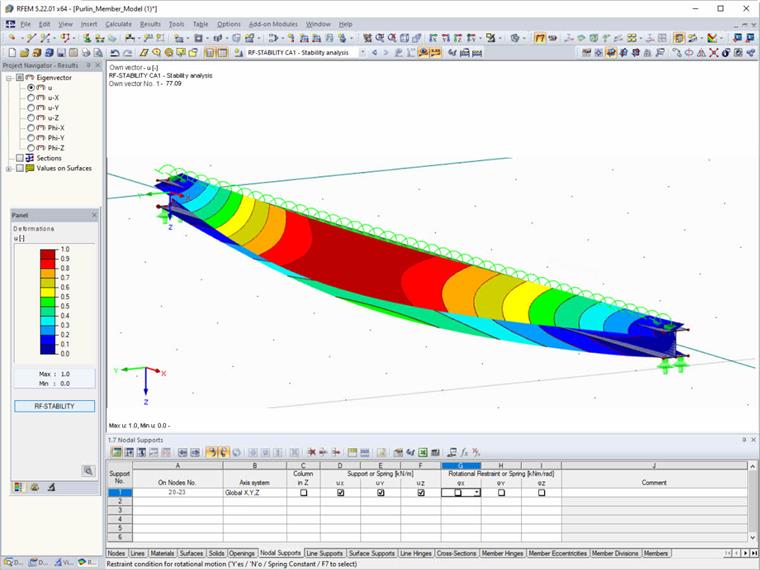

Un modello di superficie viene utilizzato per convalidare il momento critico elastico ideale Mcr . In RFEM, con pochi clic del mouse e utilizzando la funzione "Genera superfici dall'asta", è possibile creare un modello di questo tipo. Con il modulo aggiuntivo RF-STABILITY, viene calcolato un coefficiente di carico critico di 2,55 per la combinazione di carico determinante 3 e risulta quindi:


Link
Bibliografia
  1. bauforumstahl e.V.: Beispiele zur Bemessung von Stahltragwerken nach DIN EN 1993 - Eurocode 3. Berlin: Ernst & Sohn, 2011
  2. EC 3. (2009). Eurocodice 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau. Beuth Verlag GmbH, Berlin, 2010
  3. Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-3: Allgemeine Regeln - Ergänzende Regeln für kaltgeformte Bauteile und Bleche. Beuth Verlag GmbH, Berlin, 2010
  4. Lindner, J.; Scheer, J.; Schmidt, H.: Stahlbauten - Erläuterungen zu DIN 18800 Teil 1 bis Teil 4. Berlin: Ernst & Sohn, 1994
  5. Stroetmann, R.: Zur Stabilität von in Querrichtung gekoppelten Biegeträgern, Stahlbau 69, Seiten 391 - 408. Berlin: Ernst & Sohn, 2000
  6. Geldmacher, G.; Lange, J.: Ein Konzept für den Traglastnachweis gurtgelagerter doppeltsymmetrischer I-Träger unter Berücksichtigung der Profilverformung, Stahlbau 79, Seiten 908 - 922. Berlin: Ernst & Sohn, 2010
