Stabilitätsnachweis einer Pfette mit I-Profil ohne Gabellagerung

Fachbeitrag zum Thema Statik und Anwendung von Dlubal Software

  • Knowledge Base

Fachbeitrag

Dieser Fachbeitrag behandelt den Stabilitätsnachweis einer Dachpfette, welche im Sinne eines minimalen Fertigungsaufwandes ohne Steifen über eine Schraubverbindung am unteren Flansch angeschlossen werden.

Für die Ermittlung des ideellen Biegedrillknickmomentes im Rahmen des Stabilitätsnachweises kann aufgrund dieser konstruktiven Ausbildung keine Gabellagerung angenommen werden. Dies verringert die Bauteiltragfähigkeit und muss daher berücksichtigt werden. Auf der anderen Seite wird die traglaststeigernde Wirkung der Drehbettung aus den Trapezblechen berücksichtigt.

Das Modell dieses Fachbeitrages basiert auf dem Beispiel 1.3 Dachpfette in der Fachliteratur [1]. Die Dachpfetten liegen als Einfeldträger zwischen den Dachbindern und haben eine Länge von 9,0 m sowie eine Neigung von 3,18 °.

Belastung und Schnittgrößen

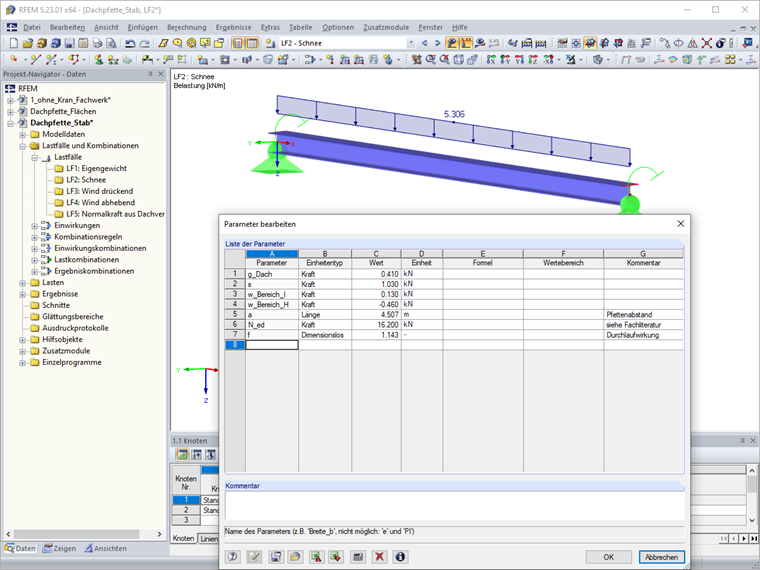

Das durchlaufende Trapezblech liegt auf insgesamt fünf Dachpfetten mit einer Einzugsbreite von zirka 4,50 m. Nach den einschlägigen Tabellen in der Fachliteratur für Durchlaufträger ergibt sich der Faktor für die Auflagerlast B zu 1,143. Die charakteristischen Werte der Flächenlasten für Eigengewicht, Schnee und Wind sind [1] zu entnehmen. Die Eingabe beziehungsweise die Berechnung der resultierenden Stablasten erfolgen mit Hilfe der in RFEM und RSTAB zur Verfügung stehenden Parametrisierung.

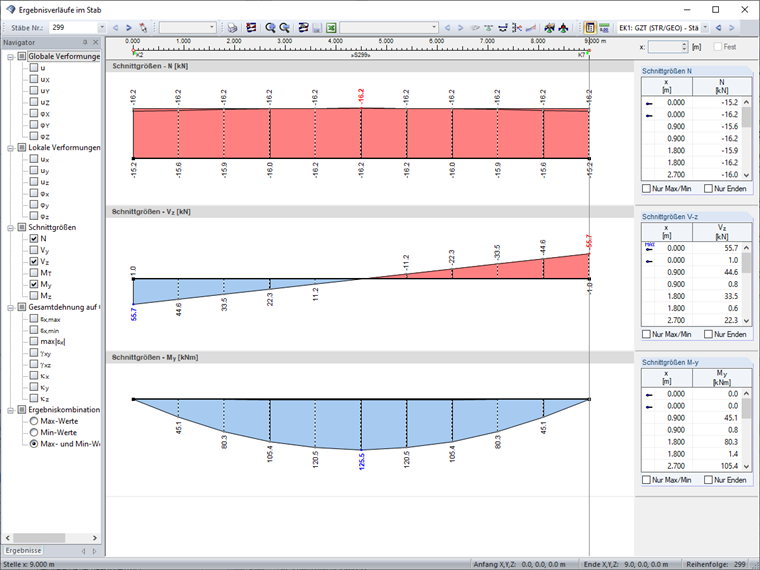

Die automatische Kombinatorik in RFEM/RSTAB erfolgt nur für den Grenzzustand der Tragfähigkeit nach Gleichung 6.10 der EN 1990. Es ergeben sich mit den generierten Lastkombinationen die folgenden Bemessungsschnittgrößen.

Berechnung des ideellen Biegedrillknickmomentes und Stabilitätsnachweis

Für die Ermittlung von Mcr nach der Eigenwertmethode wird im Zusatzmodul RF-/STAHL EC3 ein internes Stabmodell mit vier Freiheitsgraden erzeugt. Da aufgrund der steifenlosen Ausbildung außerhalb der Verbandsfelder keine Gabellagerung angenommen werden kann, muss für die Verdrehung um die x-Achse die Drehbettung resultierend aus der Profilverformung der Pfette berechnet werden. Dies erfolgt nach [5] wie folgt.

Formel 1

CD,B = 2 · E · ts34 · hs · GIT,G


mit

Formel 2

GIT,G = G · b · t33 = 8.077 kN/cm2 · 26 cm · 1,25 cm33 = 11.568 kNcm2


Formel 3

hs = 25 cm - 1,25 cm = 23,75 cm


Formel 4

CD,B = 2 · 21.000 kN/cm2 · 0,75 cm34 · 23,75 cm · 11.568 kNcm2 = 6.569 kNcm/rad = 65,7 kNm/rad

Ein deutlich aufwendigeres Verfahren ist in [6] zu finden.

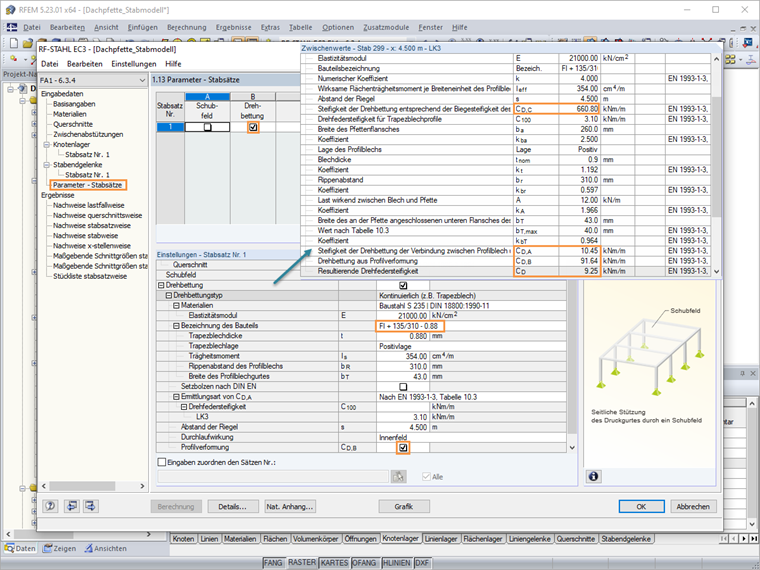

Weiterhin soll die traglasterhöhende Wirkung des aufliegenden Trapezbleches (135/310-0,88 in Positivlage) berücksichtig werden. Die wirksame Drehbettung CD wird in RF-/STAHL EC3 automatisch berechnet nach [3] Gleichung E.11, wenn in den Eingabetabellen 1.12 beziehungsweise 1.13 entsprechende Angaben gemacht werden.

Formel 5

CD = 11CD,A + 1CD,B + 1CD,C


mit

Formel 6

CD,A = C100 · kba · kt · kbR · kA · kbT == 3,1 · 2,5 · 1,192 · 0,597 · 1,966 · 0,964 =10,45 kNm/m


Formel 7

CD,B = E4 · (1 - ν2) · 1h¯tw3  c1 · btf3 == 21.0004 · (1 - 0,32) · 1(25 - 1,25)0,753  0,5 · 261,253 = 91,64 kNm/m


Formel 8

CD,C =  k · E · Ieffs = 4 · 21.000 · 354450= 660,80 kNm/m


Formel 9

CD = 1110,45  191,64  1660,8 = 9,25 kNm/m

Mit diesen Werten kann der Stabilitätsnachweis nach den analytischen Verfahren nach [2] Abschnitt 6.3 erfolgen. Aufgrund der geringen Dachneigung kann der Anteil in Richtung der schwachen Achse vernachlässigt werden. Somit wäre eine Bemessung nach Abschnitt 6.3.3 "Auf Biegung und Druck beanspruchte gleichförmige Bauteile" oder nach Abschnitt 6.3.4 "Allgemeines Verfahren für Knick- und Biegedrilknicknachweis für Bauteile" möglich.

Aufgrund der in diesem Fall einfacheren Eingabe der Auflagerbedingungen wird das Verfahren nach Abschnitt 6.3.4 ausgewählt. Kann das Moment um die schwache Achse nicht mehr vernachlässigt werden, müsste das Verfahren nach Abschnitt 6.3.3 gewählt werden.

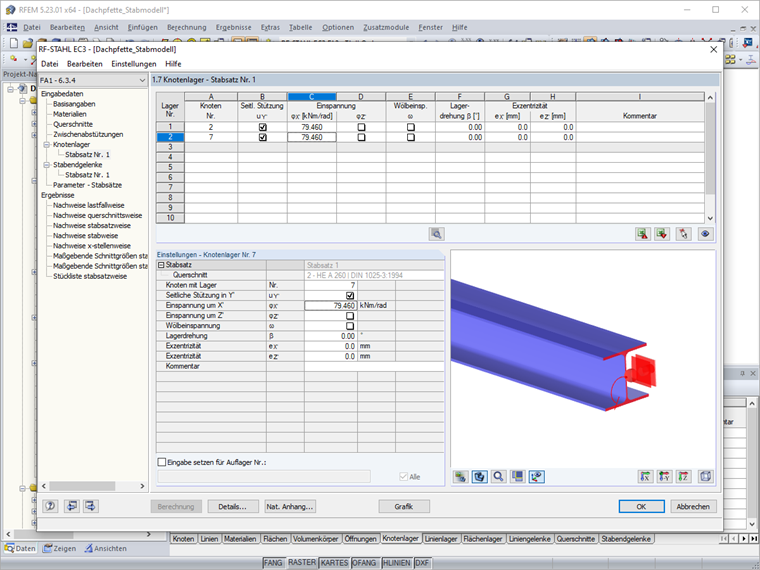

Im folgenden Bild können die erforderlichen Eingaben der Knotenlager für die Eigenwertmethode (internes Stabmodell mit vier Freiheitsgraden) entnommen werden.

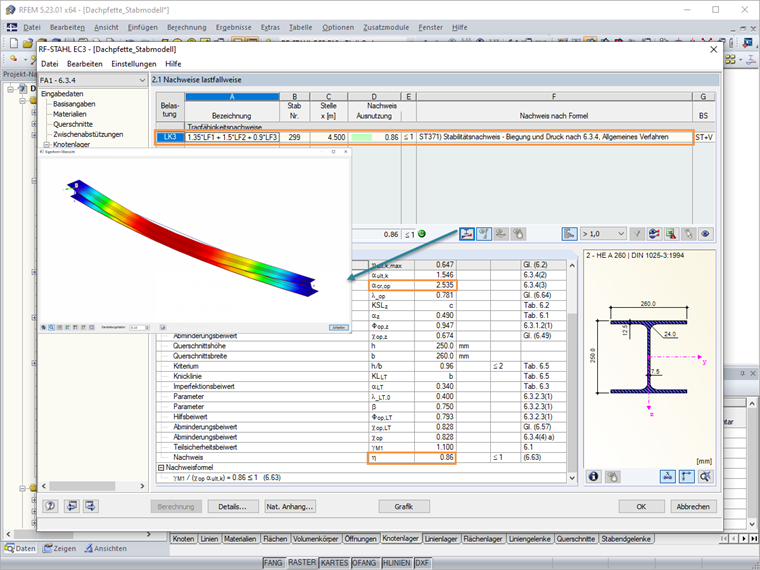

Die Tragfähigkeit der Dachpfette kann mit dem Allgemeinen Verfahren nachgewiesen werden. Der Verzweigungslastfaktor für die LK 3 und das definierte System wird mit 2,535 berechnet. Die zugehörige Eigenform kann ebenfalls grafisch angezeigt werden.

Das ideelle Biegedrillknickmoment berechnet sich damit zu:

Formel 10

Mcr = αcr,op · My = 2,535 · 125,5 kNm = 318 kNm

Berechnung des ideellen Biegedrillknickmomentes am Flächenmodell

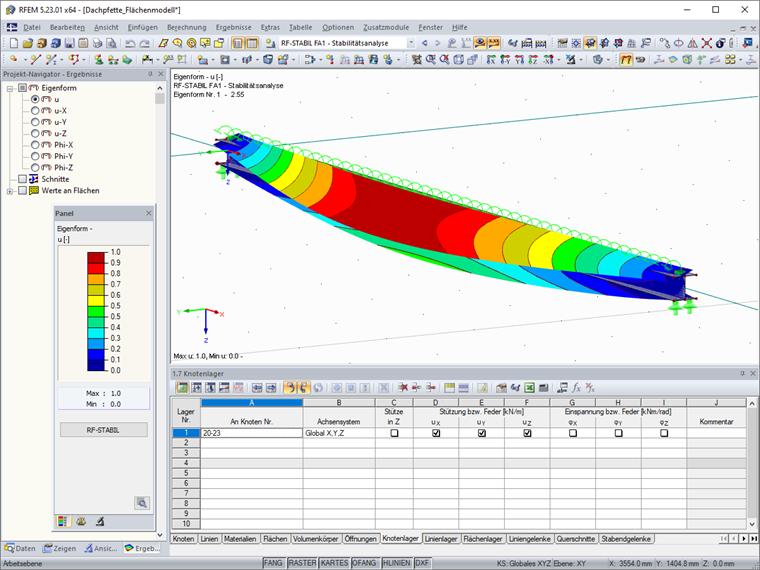

Zur Validierung des ideellen Biegedrillknickmomentes Mcr wird ein Flächenmodell herangezogen. Ein solches Modell ist über die Funktion "Stab zerlegen in Flächen" in RFEM mit wenigen Mausklicks erzeugt. Mit dem Zusatzmodul RF-STABIL wird für die maßgebende Lastkombination 3 ein Verzweigungslastfaktor von 2,55 berechnet und somit ergibt sich:

Formel 11

Mcr = αcr · My = 2,55 · 125,5 kNm = 320 kNm

Autor

Dipl.-Ing. (FH) Frank Sonntag, M.Sc.

Dipl.-Ing. (FH) Frank Sonntag, M.Sc.

Sales & Customer Support

Herr Sonntag koordiniert den Standort Leipzig und ist Ansprechpartner für vertriebliche Anfragen sowie im Kundensupport.

Schlüsselwörter

Gabellager Pfette Biegedrillknicken Stabilität Drehbettung

Literatur

[1]   bauforumstahl e.V.: Beispiele zur Bemessung von Stahltragwerken nach DIN EN 1993 - Eurocode 3. Berlin: Ernst & Sohn, 2011
[2]   Eurocode 3: Bemessung und Konstruktion von Stahlbauten − Teil 1-1: Allgemeine Bemessungsregeln und Regeln für den Hochbau. Beuth Verlag GmbH, Berlin, 2010
[3]   Eurocode 3: Bemessung und Konstruktion von Stahlbauten – Teil 1-3: Allgemeine Regeln - Ergänzende Regeln für kaltgeformte Bauteile und Bleche. Beuth Verlag GmbH, Berlin, 2010
[4]   Lindner, J.; Scheer, J.; Schmidt, H.: Stahlbauten - Erläuterungen zu DIN 18800 Teil 1 bis Teil 4. Berlin: Ernst & Sohn, 1994
[5]   Stroetmann, R.: Zur Stabilität von in Querrichtung gekoppelten Biegeträgern, Stahlbau 69, Seiten 391 - 408. Berlin: Ernst & Sohn, 2000
[6]   Geldmacher, G.; Lange, J.: Ein Konzept für den Traglastnachweis gurtgelagerter doppeltsymmetrischer I-Träger unter Berücksichtigung der Profilverformung, Stahlbau 79, Seiten 908 - 922. Berlin: Ernst & Sohn, 2010
