📝 Introduzione
Nella moderna ingegneria strutturale e del vento, la determinazione accurata dei carichi del vento è fondamentale per garantire la sicurezza, la funzionalità e l'efficienza economica degli edifici e delle infrastrutture civili. Tradizionalmente, gli ingegneri si basano su calcoli statici del carico del vento normativi, come quelli delineati nell'Eurocodice 1991-1-4 o ASCE 7-22, per determinare i carichi di progetto. Questi approcci si basano su formule analitiche semplificate, derivate da esperimenti in galleria del vento e da dati empirici, e forniscono casi di carico standardizzati generalmente adeguati per le strutture convenzionali.
Tuttavia, con l'aumento della fluidodinamica computazionale (CFD) nella pratica ingegneristica, è emersa un'alternativa potente che offre un'intuizione e una precisione molto maggiori. Le simulazioni del vento CFD sono sempre più riconosciute non solo nella ricerca ma anche nella progettazione ingegneristica applicata, in particolare per strutture complesse e sensibili al vento.
È importante sottolineare che l'applicazione delle simulazioni CFD in RWIND non è destinata a sostituire i calcoli statici di carico del vento previsti dalle norme tecniche, ma piuttosto a completarli e migliorarli. Questo approccio è pienamente coerente con l'Eurocodice EN 1991-1-4, Clausola 1.5, che permette esplicitamente l'uso di “metodi numerici comprovati e/o correttamente convalidati per ottenere informazioni su carico e risposta, a condizione che vengano applicati modelli appropriati della struttura e del vento naturale.” Allo stesso modo, ASCE 7-22, tramite riferimento a ASCE 49, riconosce che mentre il CFD è sempre più applicato nell'ingegneria del vento, il suo utilizzo deve essere attentamente controllato. Poiché attualmente non esiste uno standard dedicato che dettagli le procedure complete per il CFD in questo contesto, ASCE sottolinea che qualsiasi applicazione del CFD per determinare i carichi di vento sul Sistema principale di resistenza alle azioni del vento (MWFRS), Componenti e Rivestimenti (C&C), o altre strutture deve essere sottoposta a revisione paritaria e uno studio di Verifica e Validazione (V&V) per garantire l'accuratezza e l'affidabilità dei risultati.
⚠️ Limitazioni dei calcoli statici del carico del vento secondo norme tecniche
Sebbene gli standard offrano robustezza e affidabilità, sono intrinsecamente conservativi e generalizzati. Le loro limitazioni includono:
- Ipotesi semplificate: I codici assumono forme di edifici idealizzate (ad es., forme rettangolari, tetti a due falde) e non possono catturare pienamente la complessità dei moderni design architettonici.
- Risoluzione direzionale limitata: Le direzioni del vento sono tipicamente ridotte a pochi casi discreti (0°, 90°, ecc.), trascurando angoli critici che possono governare la risposta del carico.
- Dettaglio locale insufficiente: Vengono forniti solo coefficienti globali, che potrebbero non rappresentare effetti localizzati come vortici agli angoli, aspirazione sulla facciata, o incanalamento tra le strutture.
- Profili del vento generici: Le norme tecniche utilizzano categorie di terreno semplificate e profili logaritmici o a legge di potenza che potrebbero non riflettere completamente le condizioni meteorologiche specifiche del sito.
Per le strutture tipiche di bassa altezza e regolari, queste limitazioni potrebbero non avere un impatto significativo sulla sicurezza. Tuttavia, per strutture alte, snelle, irregolari o aerodinamicamente sensibili, esse possono portare a progetti eccessivamente conservativi o, al contrario, non sicuri.
🚀 Vantaggi della simulazione del vento CFD
La simulazione del vento CFD supera molte delle limitazioni suddette risolvendo direttamente le equazioni di Navier–Stokes per il flusso d'aria attorno alle strutture. I suoi vantaggi includono:
1) Rappresentazione accurata di geometrie complesse
Diversamente dai metodi basati sulle norme tecniche, il CFD può gestire qualsiasi forma architettonica o strutturale, dalle facciate a forma libera a torri sottili, tetti supportati da cavi e array di pannelli solari. Questo consente di catturare gli effetti aerodinamici della geometria reale senza semplificazioni eccessive.
2) Distribuzione dettagliata della pressione sulla superficie
Il CFD fornisce campi di pressione risolti spazialmente su ogni superficie, consentendo agli ingegneri di identificare punti critici di aspirazione o stagnazione che le norme tecniche non possono risolvere. Questo permette una progettazione strutturale più efficiente e la possibilità di ottimizzare i rivestimenti delle facciate, i tirafondi e i collegamenti.
3) Cattura di fenomeni locali del vento
Effetti dinamici come il distacco dei vortici, la separazione del flusso, l'incanalamento tra edifici e il downwash possono essere simulati con la CFD. Questi effetti sono critici per edifici alti, studi sul comfort pedonale e strutture soggette a forze aerodinamiche.
4) Flessibilità della direzione del vento
Le simulazioni CFD possono essere condotte per qualsiasi angolo di vento, consentendo una comprensione continua della risposta ai carichi, anziché essere limitati a direzioni discrete previste dai codici. Questo approccio permette di identificare in modo più accurato e robusto i casi di carico prevalenti.
5) Profili del vento specifici del sito
Incorporando dati meteorologici misurati o risultati di simulazioni su mesoscala, il CFD può generare condizioni al contorno in ingresso personalizzate che riflettono il terreno unico, la rugosità e la stabilità atmosferica di un sito di progetto.
6) Integrazione con strumenti di analisi strutturale
I moderni flussi di lavoro consentono il trasferimento senza soluzione di continuità delle pressioni superficiali derivate da CFD in programmi di Metodo degli elementi finiti (FEM) come RFEM. Un grande vantaggio risiede nella capacità di incorporare questi carichi in formati combinati di carico standardizzati come ASCE Load and Resistance Factor Design (LRFD) o combinazioni dell'Eurocodice. Questo assicura che gli effetti del vento derivati da CFD siano considerati nello stesso quadro di altre azioni di carico (ad es., carichi permanenti, imposti, neve, sismici), mantenendo la piena conformità normativa.
7) Maggiore sicurezza e ottimizzazione
Il CFD non solo migliora l'accuratezza ma riduce anche l'eccessiva conservazione. Identificando i veri carichi prevalenti, gli ingegneri possono progettare strutture più leggere, efficienti e sostenibili senza compromettere la sicurezza.
8) Cattura sia della compressione che dell'aspirazione con CFD
Il CFD mostra chiaramente sia i carichi compressivi che di aspirazione, dando agli utenti una comprensione completa degli effetti del vento sull'intera struttura.
💡 Considerazioni pratiche
Nonostante i suoi vantaggi, il CFD non è privo di sfide:
- Richiesta computazionale: Le simulazioni ad alta fedeltà, specialmente utilizzando la Simulazione dei Grandi Vortici (LES), richiedono significative risorse computazionali.
- Competenza specializzata: Un CFD affidabile richiede una corretta impostazione del modello, modellazione della turbolenza e convalida rispetto ai dati sperimentali o di campo.
- Requisiti di validazione: Per l'approvazione normativa, i risultati CFD spesso devono essere confrontati con test in galleria del vento o norme tecniche consolidate.
Tuttavia, i progressi nella potenza di calcolo, nei metodi numerici e nei solutori basati su cloud stanno rendendo il CFD sempre più pratico e accessibile.
🏗️ Scenari applicativi in cui il CFD aggiunge valore
Il CFD è particolarmente prezioso per:
🏢 Edifici alti e torri sottili
🪞 Sistemi di facciate e rivestimenti
🏟️ Tetti a lunga campata, stadi e ponti
🌊 Strutture offshore e costiere
☀️ Tracker solari, turbine eoliche e sistemi di antenne
🌆 Studi sull'ambiente del vento urbano e comfort pedonale
🚠 Funivie e piloni
🏭 Impianti industriali, camini e torri di raffreddamento (effetto camino, emissioni)

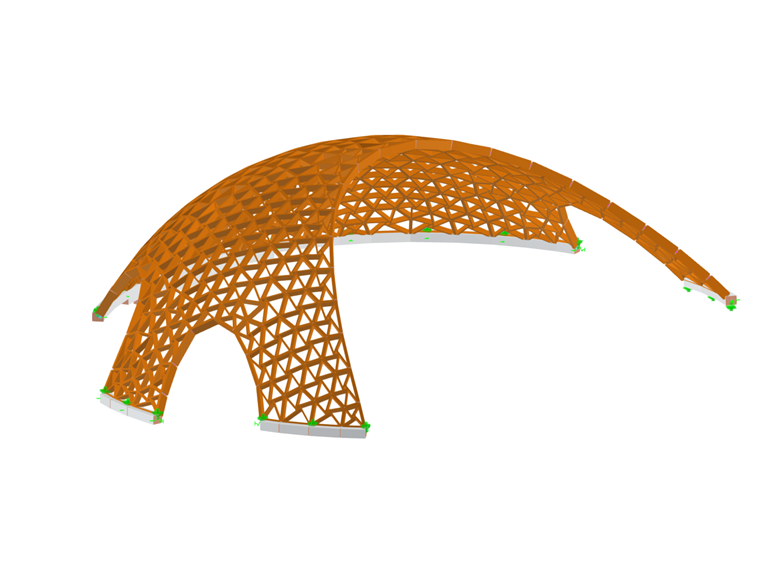

🎢 Strutture leggere e speciali come membrane tese, montagne russe o griglie in legno
⚡ Sistemi di linee di trasmissione e piloni
🏛️ Strutture storiche e punti di riferimento culturali che richiedono protezione specifica del sito
🏗️ Strutture temporanee e in fase di costruzione
Nel seguente studio di caso, il CFD fornisce un'intuizione sui carichi strutturali globali e sugli effetti localizzati, consentendo decisioni ingegneristiche più affidabili.
🔍 Conclusione
Mentre i calcoli statici del carico del vento basati sulle norme tecniche rimangono indispensabili per molte applicazioni standard, sono intrinsecamente limitati nella loro capacità di riflettere geometrie complesse, effetti locali e fenomeni dinamici. La simulazione del vento CFD, al contrario, fornisce una soluzione basata sulla fisica, specifica del sito e risolta in geometria che si allinea con la crescente complessità dell'architettura moderna e dell'ingegneria strutturale. Poiché gli organismi di regolamentazione riconoscono sempre più l'affidabilità del CFD quando adeguatamente convalidato, il suo ruolo nella pratica ingegneristica continuerà a espandersi. Alla fine, combinare il conservatorismo basato sui codici con la precisione basata sul CFD rappresenta il percorso più efficace verso progetti sicuri, efficienti e innovativi.
