📝 Úvod
V moderním navrhování konstrukcí a větrném inženýrství hraje přesné určení zatížení větrem rozhodující roli při zajištění bezpečnosti, použitelnosti a ekonomické efektivity budov a civilní infrastruktury. Tradičně se inženýři spoléhají na výpočty větrného zatížení založené na normačních požadavcích, jako jsou uvedené v Eurokódu 1991-1-4 nebo ASCE 7-22, pro určení návrhových zatížení. Tyto přístupy používají zjednodušené analytické vzorce odvozené z experimentů v aerodynamických tunelech a empirických dat, což poskytuje standardizované případy zatížení, které jsou obecně dostačující pro konvenční struktury.
Nicméně, s nástupem výpočetní dynamiky tekutin (CFD) v inženýrské praxi se objevil silný alternativní přístup, který nabízí mnohem větší vhled a přesnost. CFD simulační větrné analýzy jsou stále více uznávány nejen ve výzkumu, ale také v aplikovaném konstrukčním designu, zejména pro složité a na vítr citlivé struktury.
Je důležité zdůraznit, že aplikace CFD simulací v RWIND není určena k nahrazení kodifikovaných statických výpočtů větrného zatížení, ale spíše k jejich doplnění a vylepšení. Tento přístup je plně v souladu s Eurokódem EN 1991-1-4, Odstavec 1.5, který výslovně povoluje použití „prokázaných a/nebo řádně validovaných numerických metod pro získání informací o zatížení a odezvě za předpokladu, že jsou aplikovány vhodné modely struktury a přirozeného větru.“ Obdobně ASCE 7-22, prostřednictvím odkazu na ASCE 49, uznává, že i když je CFD v navrhování větru stále více aplikováno, jeho použití musí být pečlivě řízeno. Jelikož v současnosti neexistuje žádný specializovaný standard, který by podrobně popisoval celý postup pro CFD v tomto kontextu, ASCE zdůrazňuje, že jakákoliv aplikace CFD pro určení větrného zatížení na Hlavním systému odolávajícímu větrné síle (MWFRS), Komponenty a Obložení (C&C) či jiné konstrukce musí podstoupit odbornou revizi a studii Ověření a Validace (V&V) k zajištění přesnosti a spolehlivosti výsledků.
⚠️ Omezení Normačních Statických Výpočtů Větrného Zatížení
Ačkoli normy poskytují robustnost a spolehlivost, jsou v podstatě konzervativní a zobecněné. Mezi jejich omezení patří:
- Zjednodušené předpoklady: Normy předpokládají idealizované tvary budov (např. obdélníkové formy, sedlové střechy) a nemohou plně zachytit složitost moderních architektonických návrhů.
- Omezené směrové rozlišení: Větrné směry jsou obvykle redukovány na několik diskrétních případů (0°, 90° atd.), což přehlíží kritické úhly, které mohou určovat odezvu zatížení.
- Nedostatečná lokální detailnost: Jsou poskytnuty pouze globální koeficienty, které nemusí reprezentovat lokalizované účinky, jako jsou rohové víry, sání na fasádách nebo proudění mezi strukturami.
- Obecné profily větru: Normy používají zjednodušené terénní kategorie a logaritmické nebo mocninné profily, které nemusí plně odrážet místní meteorologické podmínky.
Pro typické nízké, pravidelné struktury tato omezení nemusejí významně ovlivnit bezpečnost. Ale pro vysoké, štíhlé, nepravidelné nebo aerodynamicky citlivé struktury mohou vést k nadměrně konzervativním nebo nebezpečným návrhům.
🚀 Výhody CFD Simulace Větru
CFD simulace větru překonává mnoho z výše uvedených omezení tím, že přímo řeší Navier-Stokesovy rovnice pro proudění kolem struktur. Jejich výhody zahrnují:
1) Přesná Reprezentace Složitých Geometrií
Na rozdíl od metod založených na normách, CFD se může vypořádat s jakýmkoliv architektonickým či konstrukčním tvarem, od volně tvarovaných fasád po štíhlé věže, střechy podporované kabely a řady solárních panelů. To umožňuje zachycení aerodynamických účinků reálné geometrie bez přehnaného zjednodušení.
2) Detailní Povrchové Rozložení Tlaků
CFD poskytuje prostorově rozlišená tlaková pole na každém povrchu, což inženýrům umožňuje identifikovat místa se sáním nebo stagnací, které normy nedokážou vyřešit. To umožňuje efektivnější konstrukční návrh a možnost optimalizovat obkladové fasády, kotvení a spoje.
3) Zachycení Lokálních Fenoménů Větru
Dynamické efekty, jako je uvolňování vírů, oddělování proudnic, proudění mezi budovami a splachování dolů, lze modelovat. Tyto efekty jsou kritické pro vysoké budovy, studie pohodlí chodců a struktury náchylné k aerodynamickým silám.
4) Flexibilita Větrného Směru
CFD simulace lze provádět pro libovolný libovolný úhel větru, což poskytuje kontinuální pochopení odezvy zatížení namísto omezení na diskrétní směry v normách. To vede k robustnějšímu určení rozhodujících případů zatížení.
5) Specifické Profilování Větru pro Lokalitu
Začleněním změřených meteorologických dat nebo výsledků mezoměřítkových simulací může CFD generovat přizpůsobené okrajové podmínky vstupu, které reflektují jedinečný terén, drsnost a atmosférickou stabilitu projektového místa.
6) Integrace s Nástroji pro Analýzu Konstrukcí
Moderní pracovní postupy umožňují bezproblémový přenos tlaků na povrchu odvozených z CFD do programů metody konečných prvků (FEM), jako je RFEM. Hlavní výhodou je možnost začlenit tato zatížení do formátů standardizovaných kombinací zatížení, jako je ASCE návrh s faktory zatížení a odolnosti (LRFD) nebo kombinace Eurokódu. Tím je zajištěno, že účinky větrného zatížení odvozené z CFD jsou posuzovány ve stejném rámci jako jiné akce zatížení (např. vlastní tíha, zatížení užitným zatížením, sněhem, seismikou), při zachování plné regulační shody.
7) Vylepšená Bezpečnost a Optimalizace
CFD nejenže zlepšuje přesnost, ale také snižuje nadměrnou konzervativnost. Tím, že identifikuje skutečné rozhodující zatížení, mohou inženýři navrhovat lehčí, efektivnější a udržitelnější struktury bez kompromisů v oblasti bezpečnosti.
8) Zachycení Jak Komprese, tak Sání s CFD
CFD jasně ukazuje jak kompresní, tak sací zatížení, což uživatelům poskytuje úplné pochopení účinků větru na celou strukturu.
💡 Praktická Uvážení
Navzdory svým výhodám, CFD není bez problémů:
- Požadavky na výpočetní výkon: Vysoce věrné simulace, zejména při použití velké simulace vírů (LES), vyžadují značné výpočetní prostředky.
- Speciální odborné znalosti: Spolehlivé CFD vyžaduje správné nastavení modelu, modelování turbulence a validaci proti experimentálním nebo terénním datům.
- Požadavky na validaci: Pro regulační schválení musí být výsledky CFD často srovnány s testováním v aerodynamickém tunelu nebo se zavedenými standardy.
Navzdory tomu, pokroky ve výpočetním výkonu, numerických metodách a řešeních založených na cloudu činí CFD stále praktičtější a přístupnější.
🏗️ Scénáře Aplikací, Kde CFD Přináší Hodnotu
CFD je obzvláště cenné pro:
🏢 Výškové budovy a štíhlé věže
🪞 Systémy fasád a obkladů
🏟️ Dlouho rozpětí střech, stadionů a mostů
🌊 Pobřežní a příbřežní struktury
☀️ Solární trackery, větrné turbíny a anténní systémy
🌆 Městské větrné prostředí a studie pohodlí chodců
🚠 Lanovky a sloupy lanových drah
🏭 Průmyslové objekty, komíny a chladicí věže (komínové efekty, emise)

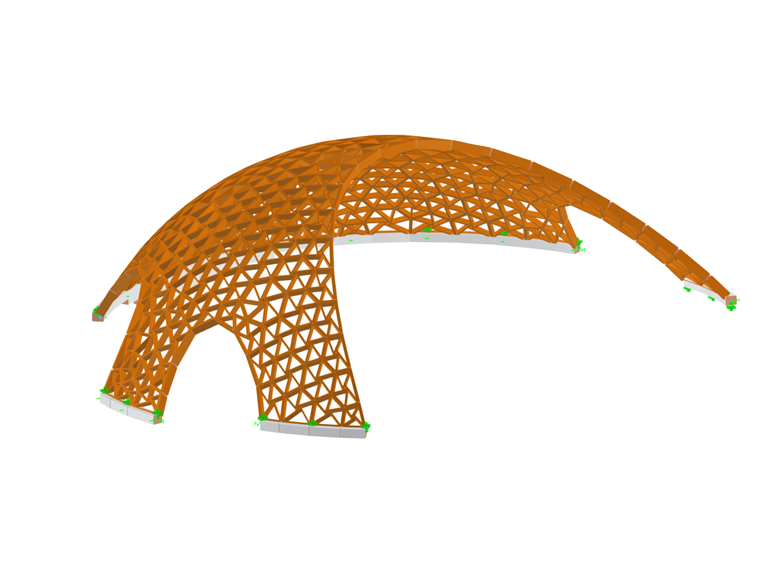

🎢 Lehké a speciální struktury, jako jsou membránové konstrukce, horské dráhy nebo dřevěné síťové střešní systémy
⚡ Energetické potrubní systémy a sloupy
🏛️ Historické struktury a kulturní památky vyžadující místně specifickou ochranu
🏗️ Dočasné a konstrukční struktury
V následující případové studii poskytuje CFD vhled do jak globálních konstrukčních zatížení, tak lokalizovaných účinků, což umožňuje spolehlivější inženýrská rozhodnutí.
🔍 Závěr
Zatímco normační statické výpočty větrného zatížení zůstávají nepostradatelné pro mnoho standardních aplikací, jsou v podstatě omezené ve své schopnosti reflektovat složité geometrie, lokální efekty a dynamické fenomény. CFD simulace větru, na rozdíl od nichž poskytuje řešení založené na fyzice, specifické pro lokalitu a rozlišené geometrie, které je v souladu s rostoucí složitostí moderní architektury a konstrukčního inženýrství. Jak regulační orgány stále více uznávají spolehlivost CFD při řádné validaci, její role v inženýrské praxi bude nadále růst. Nakonec kombinace kodifikované konzervativnosti a přesnosti založené na CFD představuje nejefektivnější cestu k bezpečným, efektivním a inovativním návrhům.
