Caso di carico 'Precompressione'

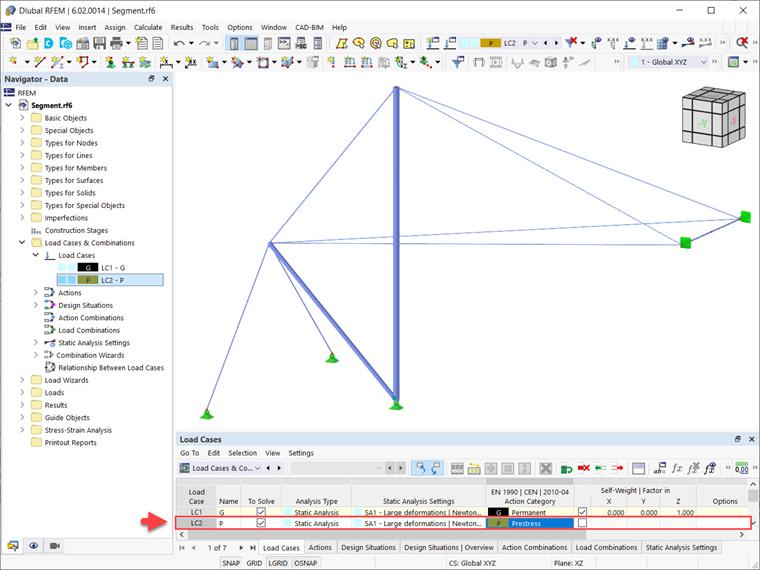

Affinché RFEM sia in grado di trovare la forma corretta del modello strutturale, è necessario specificare le condizioni di form-finding. Innanzitutto, viene creato un nuovo caso di carico 'Precompressione', come mostrato nell'immagine Caso di carico 'Precompressione'.

Per il nuovo caso di carico, un carico dell'asta del tipo 'Form-finding' è ora definito tramite la barra degli strumenti ( Nuovo carico dell'asta ). Questo carico dell'asta di form-finding può essere descritto geometricamente o introdotto come una forza. Il primo può essere definito come lunghezza, lunghezza non sollecitata o abbassamento (compresa la freccia verticale massima e profonda), il secondo come forza della barra, trazione alle estremità, componente in trazione orizzontale o densità della forza. In questo caso, il tipo di definizione è impostato su 'Geometrico' e 100% della lunghezza, poiché ci si aspetta che la forma possa essere trovata con la lunghezza originale del funi.

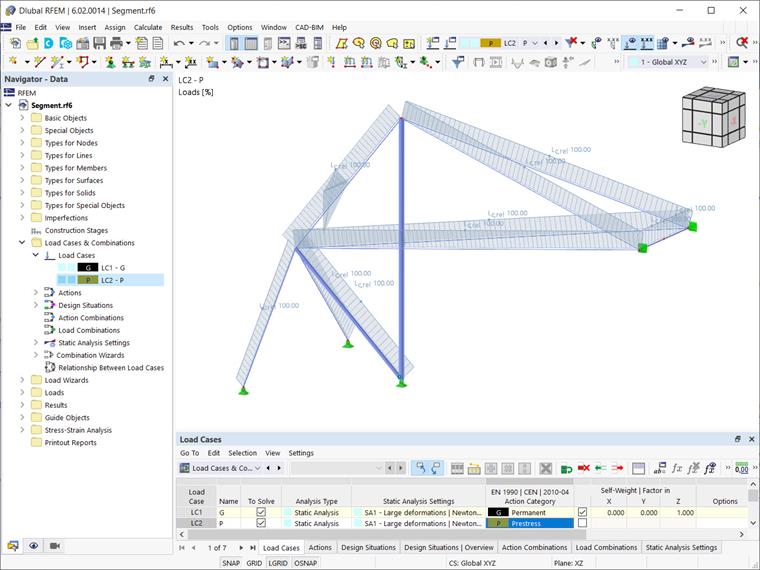

Il carico viene quindi assegnato alle aste della fune come mostrato nell'immagine Carico geometrico applicato alle funi.
