Lastfall Vorspannung

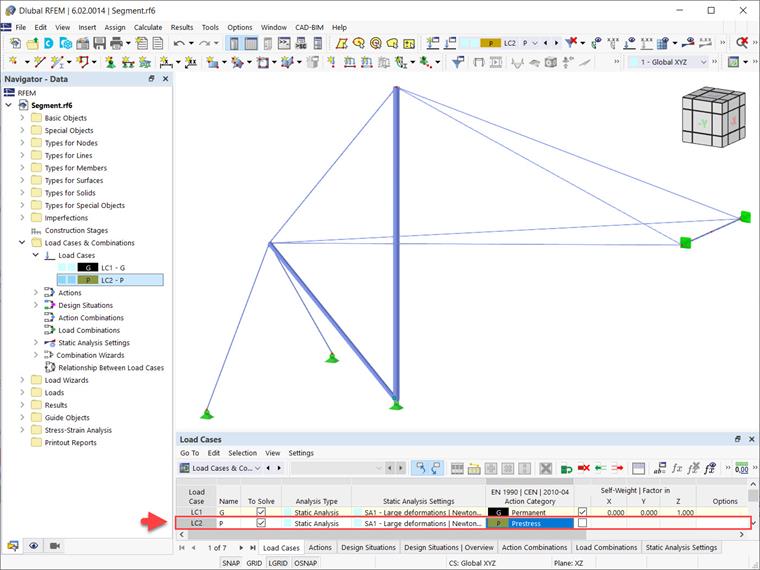

Damit RFEM die richtige Form des Tragwerksmodells finden kann, sind die Formfindungsbedingungen festzulegen. Im ersten Schritt wird ein neuer Lastfall 'Vorspannung' angelegt, wie im Bild Lastfall 'Vorspannung' gezeigt.

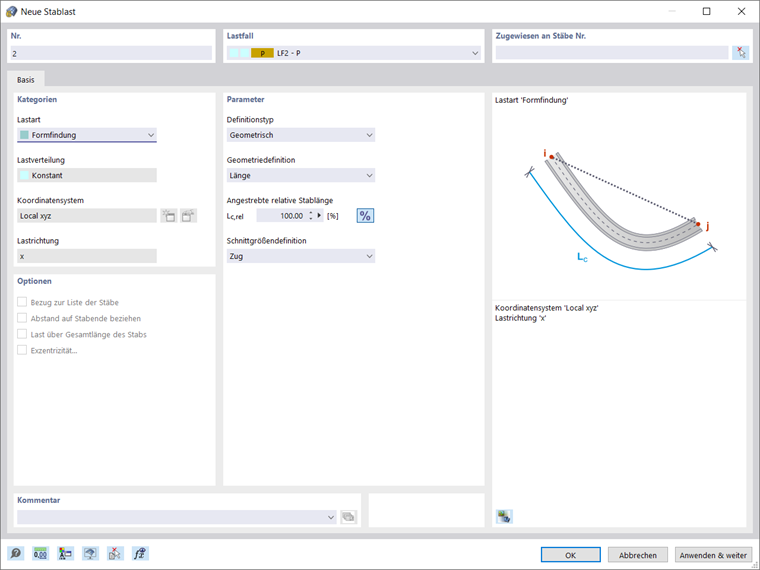

Für den neuen Lastfall wird nun über die Symbolleiste ( Neue Stablast ) eine Stablast des Typs 'Formfindung' definiert. Diese Formfindungs-Stablast kann geometrisch beschrieben oder als Kraft eingeleitet werden. Erstere kann als Länge, ungespannte Länge oder Durchhang (einschließlich maximalem und tiefem vertikalem Durchhang) definiert werden, letztere als Stabkraft, Zug an den Enden, horizontale Zugkomponente oder Kraftdichte. In diesem Fall wird als Definitionstyp 'Geometrisch' und 100 % der Länge eingestellt, da erwartet wird, dass die Form mit der ursprünglichen Länge der Seile gefunden werden kann.

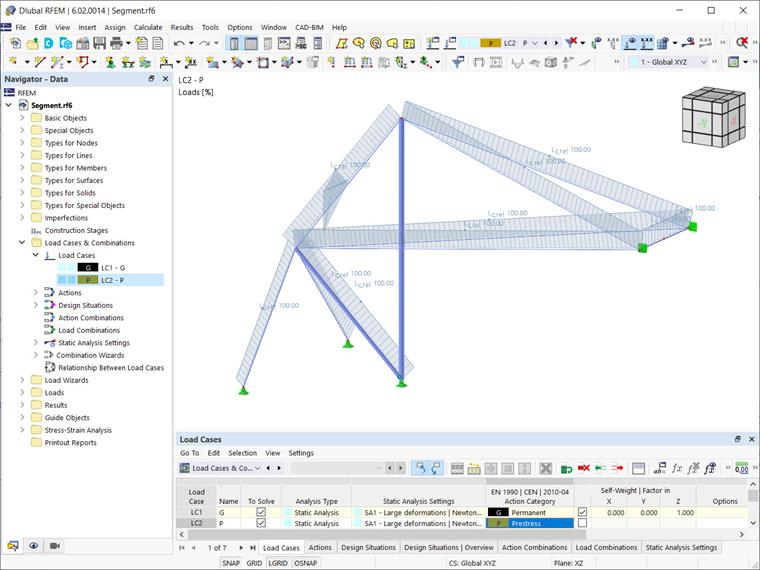

Die Last wird dann wie im Bild Auf Seile aufgebrachte geometrische Formfindungslast gezeigt den Seilstäben zugewiesen.
