Giunto con saldatura lineare

Questo capitolo spiega come creare saldature lineari. Per fare ciò, nel modello viene inserita una rondella aggiuntiva, a cui è saldata la staffa. Poiché la saldatura non può essere fissata su una superficie priva di spessore, cioè direttamente sul solido, è necessario creare superfici aggiuntive tra il volume e la piastra di montaggio.

Superfici di collegamento del modello

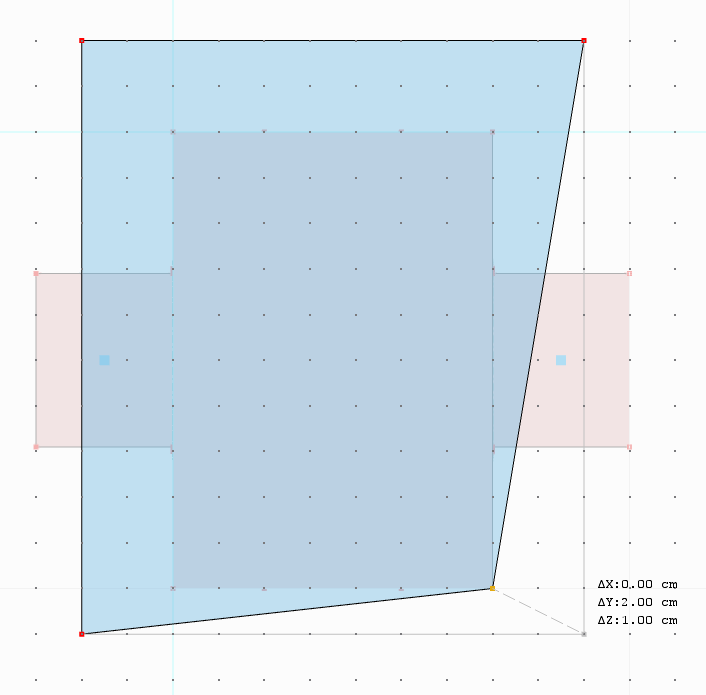

Copia la piastra posteriore del lembo di -2 cm in direzione X e allargala trascinando e rilasciando gli angoli verso l'esterno di 2 cm.

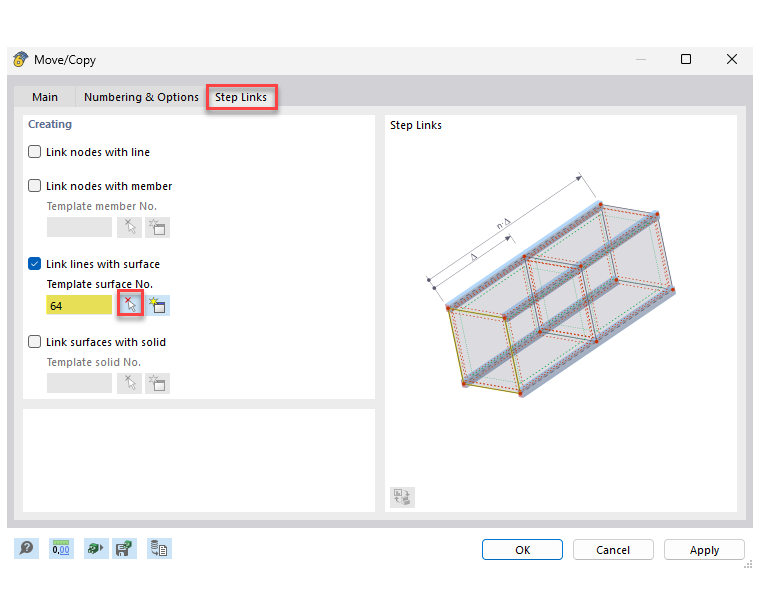

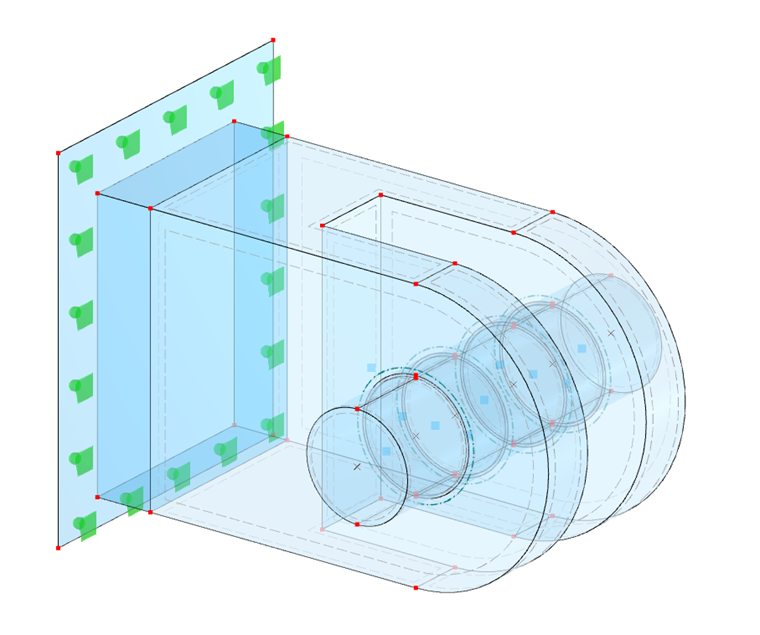

Ora seleziona le linee sul bordo della superficie di contorno del volume e copiale per -2 cm. Attivare il collegamento del gradino nella scheda 'Numerazione e opzioni' e specificare nella scheda corrispondente che le linee devono essere collegate alle superfici. Il giunto saldato lineare può ora essere modellato tra queste superfici e la rondella di fissaggio.

Crea giunti saldati in linea

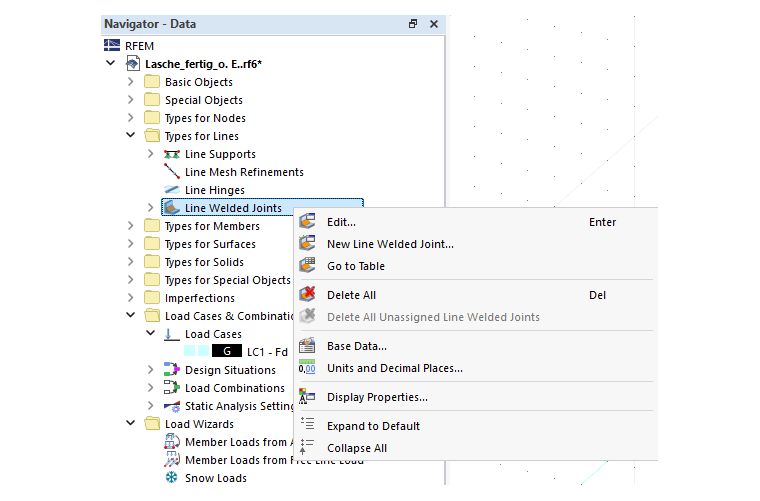

Una nuova saldatura lineare può essere creata in 'Tipi per linee' nel Navigatore.

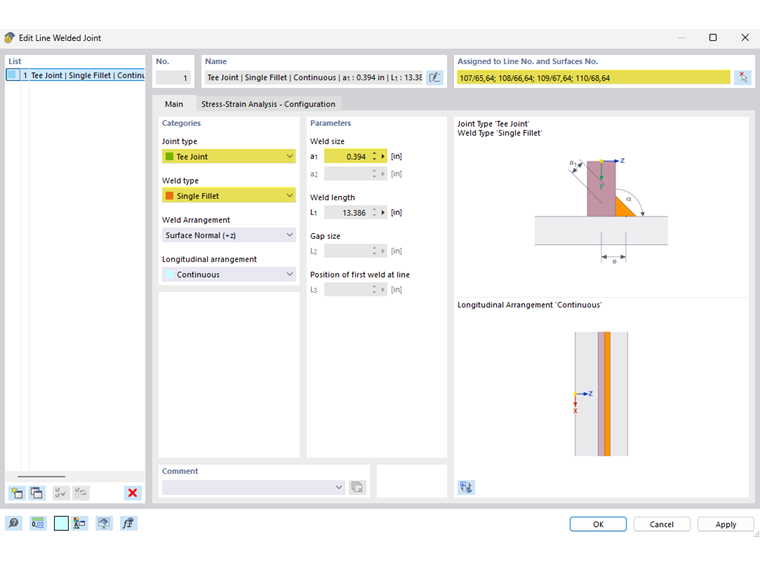

È possibile scegliere tra i diversi tipi di connessione e tipi di saldatura e definire parametri aggiuntivi a seconda della scelta. Il tipo di collegamento è mostrato graficamente nell'area destra della finestra di dialogo.

Nel webinar è stato utilizzato un giunto a T con tipo di saldatura 'saldatura d'angolo'.

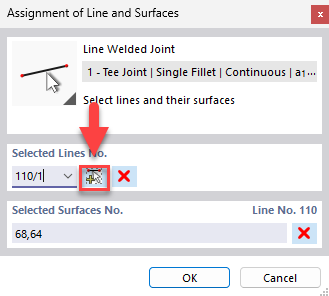

Quando si assegna il giunto di saldatura lineare nell'immagine, è necessario prima selezionare la linea lungo la quale scorre il giunto di saldatura lineare. Quindi selezionare la superficie da collegare e quindi il disco di fissaggio. Il collegamento di saldatura della linea successivo può essere assegnato utilizzando il pulsante Aggiungi un nuovo oggetto .

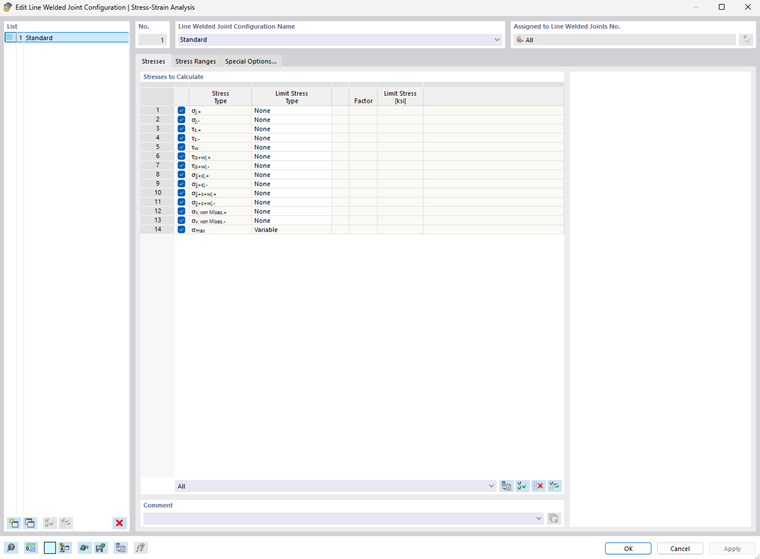

Nella scheda 'Calcolo tensione-deformazione - Configurazione', è possibile modificare e assegnare la 'configurazione del giunto saldato in linea'. Nella configurazione, è possibile selezionare le tensioni da calcolare e specificare le tensioni limite. Per specificare una tensione limite definita dall'utente, selezionare il tipo di tensione limite "Utente". Questo renderà il campo in "Personalizzato. Intervallo limite. [N/mm2 ] "rilasciato.
