Creazione della relazione di calcolo
È possibile creare una nuova relazione di calcolo utilizzando il pulsante

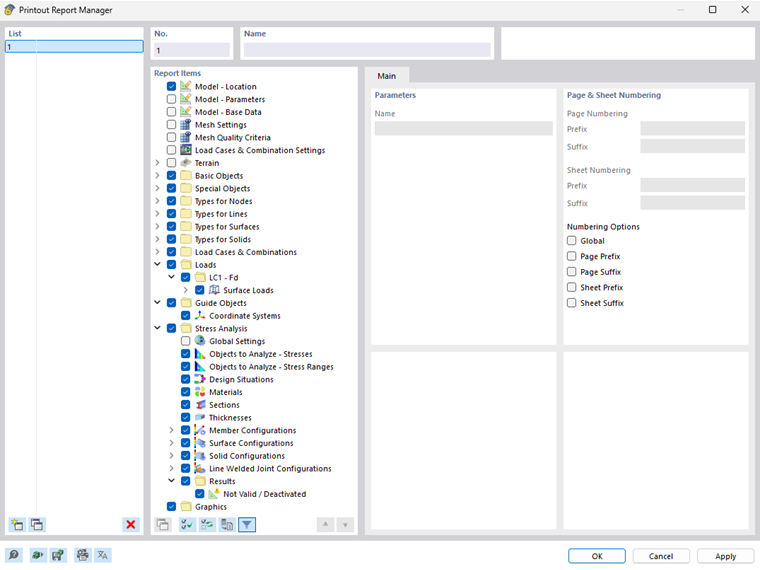

nella barra degli strumenti. Si apre la gestione della relazione di calcolo, in cui è possibile specificare quali informazioni deve contenere la relazione. Dopo aver confermato le impostazioni con ' Salva e visualizza ', la relazione di calcolo si apre in una nuova finestra in modo da poter lavorare contemporaneamente nel programma principale e nella relazione di calcolo.
Inserimento di elementi grafici
È possibile stampare la vista corrente direttamente nella relazione di calcolo utilizzando il pulsante
.
Innanzitutto, si apre una finestra di dialogo in cui sono disponibili varie opzioni per adattare la visualizzazione dell'immagine secondo i propri desideri. Tra le altre cose, qui puoi specificare la dimensione dell'elemento grafico, ad esempio come ' Riempie la finestra '.
Le immagini inserite sono posizionate alla fine della relazione di calcolo per impostazione predefinita, ma puoi spostarle facilmente in qualsiasi posizione usando il trascinamento della selezione.
Stampa multipla

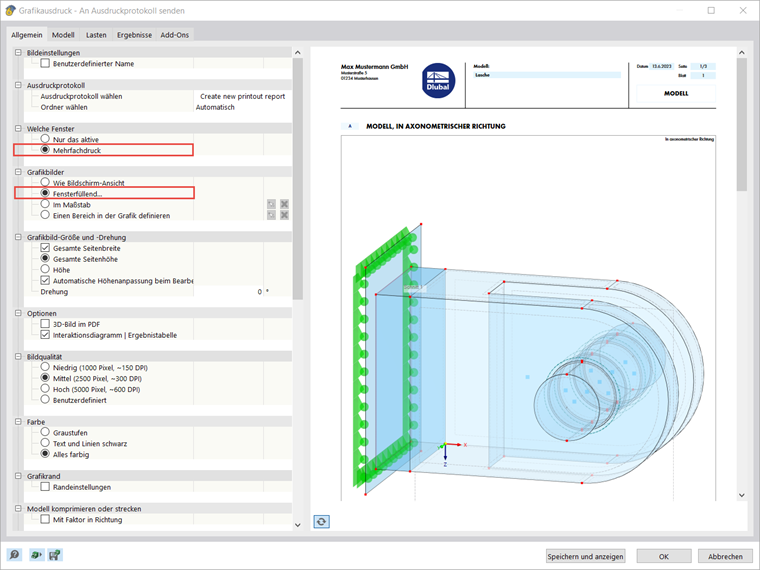

È possibile utilizzare la vista corrente per una stampa di massa al fine di generare grafici per carichi, forze interne e risultati di progetto. A tale scopo, attivare la casella di controllo 'Stampa multipla' nella finestra di dialogo 'Stampa grafica'.
La finestra di dialogo include schede aggiuntive che è possibile utilizzare per selezionare quali elementi grafici devono essere generati, in modo simile al Navigatore. Sotto le opzioni di selezione, puoi vedere quanti grafici stamperesti con la selezione precedente.
