Qualità della mesh

La discretizzazione spaziale della struttura per mezzo di una mesh EF è decisiva per l'accuratezza dei risultati del calcolo. Un'elevata densità della mesh garantisce una buona precisione, ma anche un tempo di calcolo più lungo. Pertanto, le specifiche per la generazione della mesh EF dovrebbero essere fatte con attenzione. È possibile trovare informazioni dettagliate al riguardo nel RFEM manual.

Informazione

La seguente raccomandazione funge da guida: Tra le linee di contorno di una superficie rettangolare dovrebbero essere generati da otto a dieci elementi finiti. Se possibile, si eviti di definire meno di quattro elementi. Sono necessari almeno cinque elementi per una distribuzione della forza assiale non costante.

È possibile generare e visualizzare la rete utilizzando il pulsante Mostra mesh .

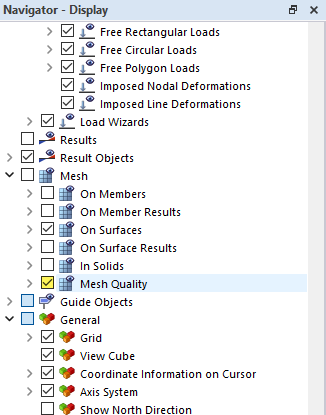

Dopo aver generato la rete, è possibile utilizzare la funzione di qualità della rete. Questo può essere attivato nel 'navigatore di visualizzazione' e fornisce una panoramica di quali volumi finiti soddisfano i criteri di qualità specificati e quali no.

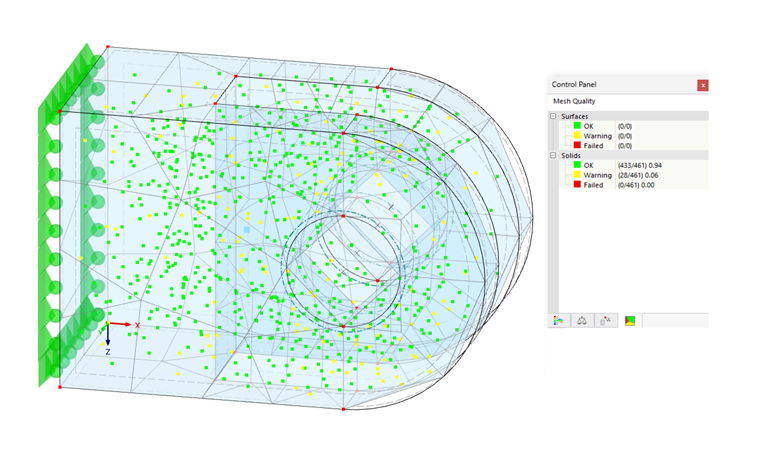

I risultati sono visualizzati nel pannello di controllo e nel grafico.

Nelle impostazioni di rete troverai i criteri di qualità in base ai quali viene verificata la rete. Puoi modificarli individualmente.

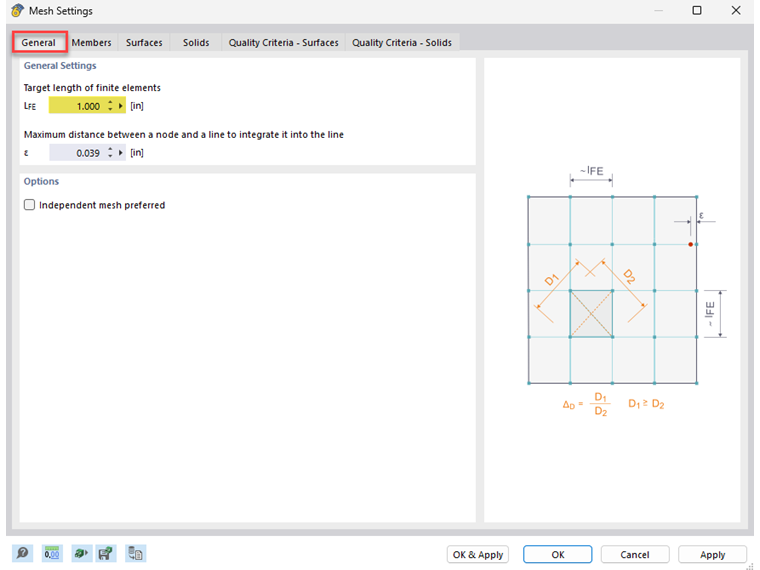

Se la densità della mesh è troppo grossolana, la lunghezza desiderata degli elementi finiti nella scheda 'Generale' dovrebbe essere ridotta. Il 'Numero massimo di nodi mesh' rappresenta il limite superiore dei nodi generati. Ciò consente di limitare il numero di equazioni da risolvere.
