Manuale RFEM Online | 4.4 Superfici

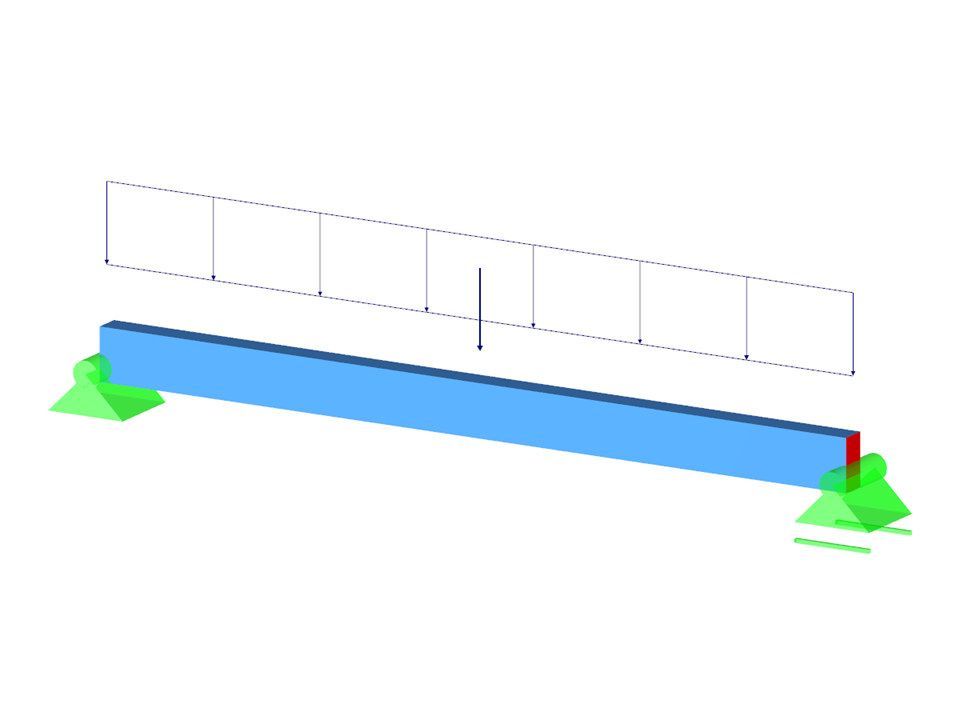

Modellazione con RFEM 5 | 001 Trave a campata singola
| Numero di nodi | 3 |
| Numero di linee | 1 |
| Numero di aste | 1 |
| Numero di casi di carico | 1 |
| Dimensioni | 3.288 x 0.288 x 0.288 m |
| Versione del programma | 5.21.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Knowledge Base
Knowledge Base
Knowledge Base
Dlubal_KohlA_Rev1.png?mw=350&hash=f8d2ccd6ebb5a4c58d1c98f433e9f5171a41f581)
.png?mw=350&hash=db8f562b3cbfea63fcdbce3b1237243a1ff807cf)
La verifica delle aste in acciaio piegate a freddo secondo AISI S100-16/CSA S136-16 è disponibile in RFEM 6. È possibile accedere alla verifica selezionando "AISC 360" o "CSA S16" come norma nell'add-on Giunti acciaio. "AISI S100" o "CSA S136" viene quindi selezionata automaticamente per la verifica di profili piegati a freddo.
RFEM applica il metodo di resistenza diretta (DSM) per calcolare il carico di instabilità elastico dell'asta. Il metodo di resistenza diretta offre due tipi di soluzioni, numeriche (metodo a strisce finite) e analitiche (specificazione). La curva caratteristica FSM e le forme di instabilità possono essere visualizzate in Sezioni.
In SHAPE-THIN 8, la sezione trasversale efficace di pannelli di ingobbamento può essere calcolata secondo EN 1993-1-5, Cl. 4.5.
La tensione critica di instabilità è calcolata secondo EN 1993-1-5, Appendice A.1 per pannelli instabili con almeno 3 irrigidimenti longitudinali, o secondo EN 1993-1-5, Appendice A.2 per pannelli instabili con uno o due irrigidimenti nella zona di compressione. Viene eseguita anche la verifica per la sicurezza all'instabilità torsionale.
Vari parametri di verifica delle sezioni trasversali possono essere modificati nella configurazione allo stato limite di esercizio. Qui puoi controllare la condizione della sezione trasversale applicata per l'analisi degli spostamenti generalizzati e dell'ampiezza delle fessure.
Per questo, è possibile attivare le seguenti impostazioni:
- Stato di fessurazione calcolato dal carico associato
- Stato di fessurazione determinato come inviluppo di tutte le situazioni di progetto SLE
- Stato della sezione trasversale fessurata - indipendente dal carico
Nella scheda 'Vincoli esterni e inflessioni di progetto' in 'Modifica asta', le aste possono essere segmentate in modo chiaro utilizzando finestre di input ottimizzate. I limiti degli spostamenti generalizzati per travi a sbalzo o travi a campata singola vengono utilizzati automaticamente a seconda dei vincoli esterni.
Definendo il vincolo esterno di progetto nella direzione corrispondente all'inizio dell'asta, alla fine dell'asta e ai nodi intermedi, il programma riconosce automaticamente i segmenti e le lunghezze dei segmenti a cui è correlata la deformazione ammissibile. Inoltre, rileva automaticamente se si tratta di una trave o di uno sbalzo a causa dei vincoli esterni di progetto definiti. L'assegnazione manuale, come nelle versioni precedenti (RFEM 5), non è più necessaria.
L'opzione 'Lunghezze definite dall'utente' consente di modificare le lunghezze di riferimento nella tabella. La lunghezza del segmento corrispondente è sempre utilizzata per impostazione predefinita. Se la lunghezza di riferimento si discosta dalla lunghezza del segmento (ad esempio, nel caso di aste curve), può essere modificata.
