Laden Sie hier das Modell eines Einfeldträgers herunter und öffnen Sie es mit RFEM 5.
Dieses Modell wurde in dem Video 'Modellieren mit RFEM 5 | 001 Einfeldträger' erstellt.

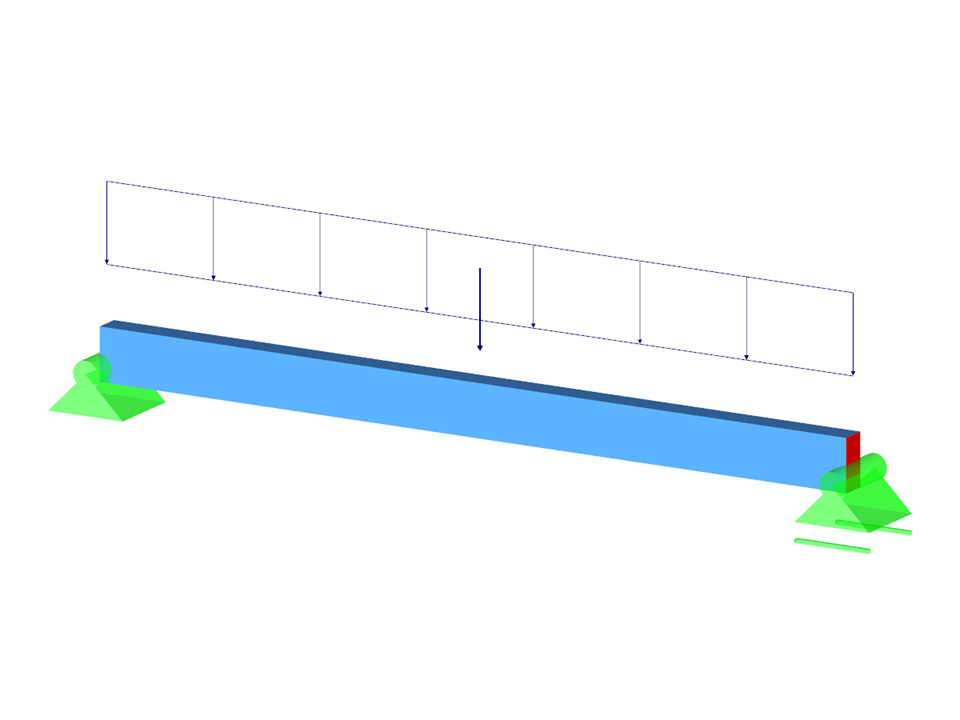

Modellieren mit RFEM 5 | 001 Einfeldträger
Anzahl Knoten | 3 |
Anzahl Linien | 1 |
Anzahl Stäbe | 1 |
Anzahl Lastfälle | 1 |
Abmessungen | 3.288 x 0.288 x 0.288 m |
Programmversion | 5.21.01 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
