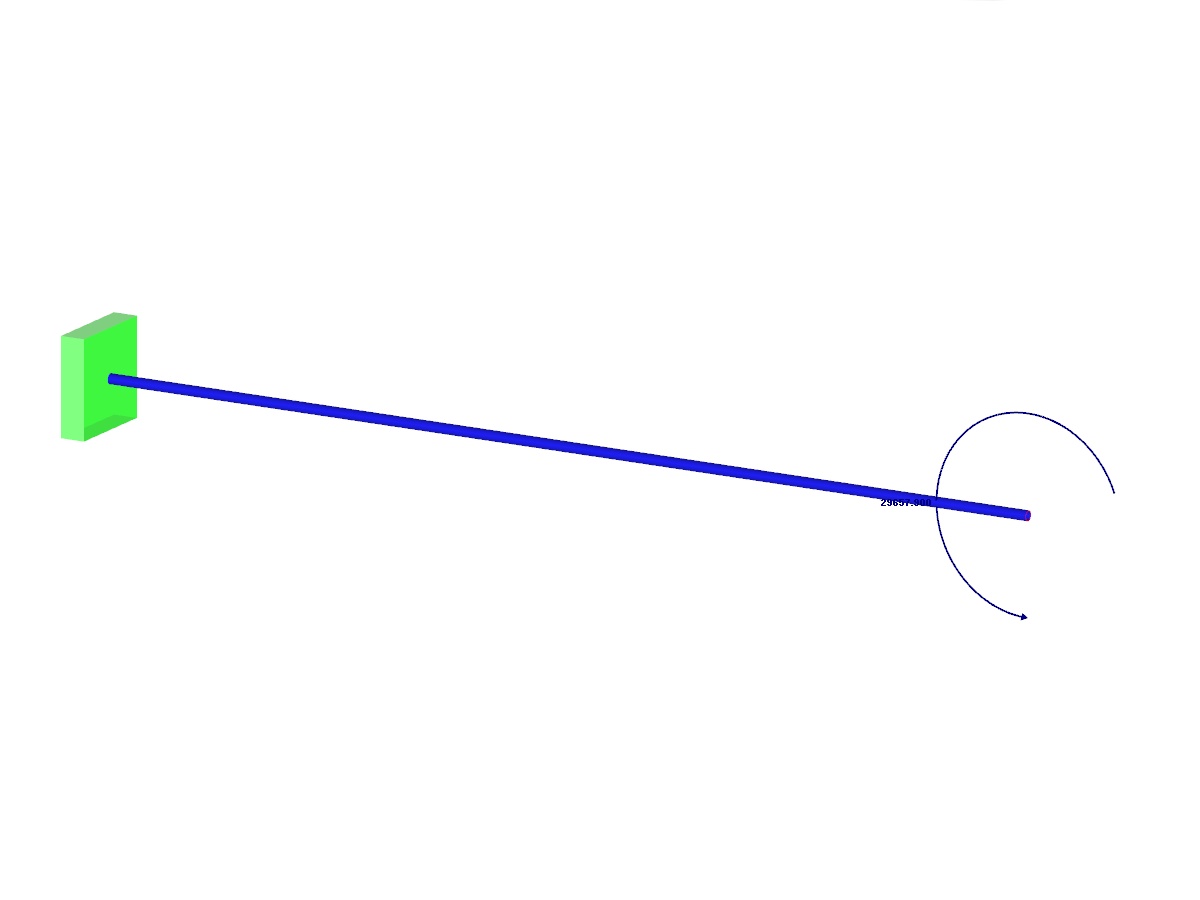

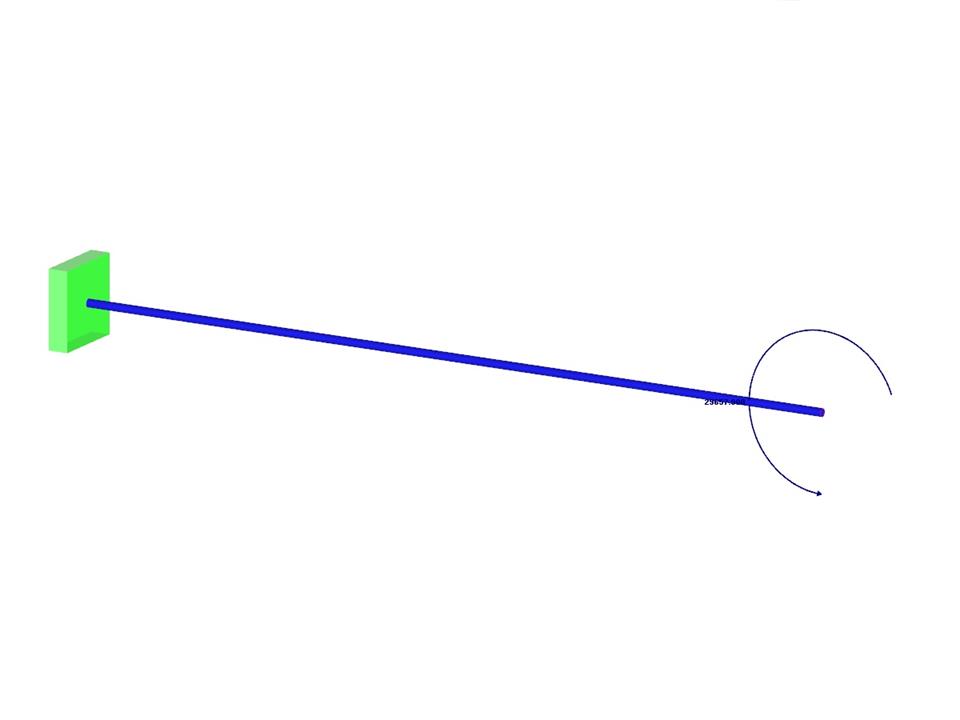

Determina il momento flettente che agendo all'estremità libera dello sbalzo piegherà l'asta a forma di cerchio. Trascurando il peso proprio di una trave', assumendo la teoria delle grandi deformazioni e caricando lo sbalzo con il momento, si determinano le sue inflessioni massime.
Esempio di verifica 000043 | 1
| Numero di nodi | 2 |
| Numero di linee | 1 |
| Numero di aste | 1 |
| Numero di casi di carico | 1 |
| Peso totale | 0,015 t |
| Dimensioni | 4.250 x 0.500 x 0.500 m |
| Versione del programma | 5.05.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
