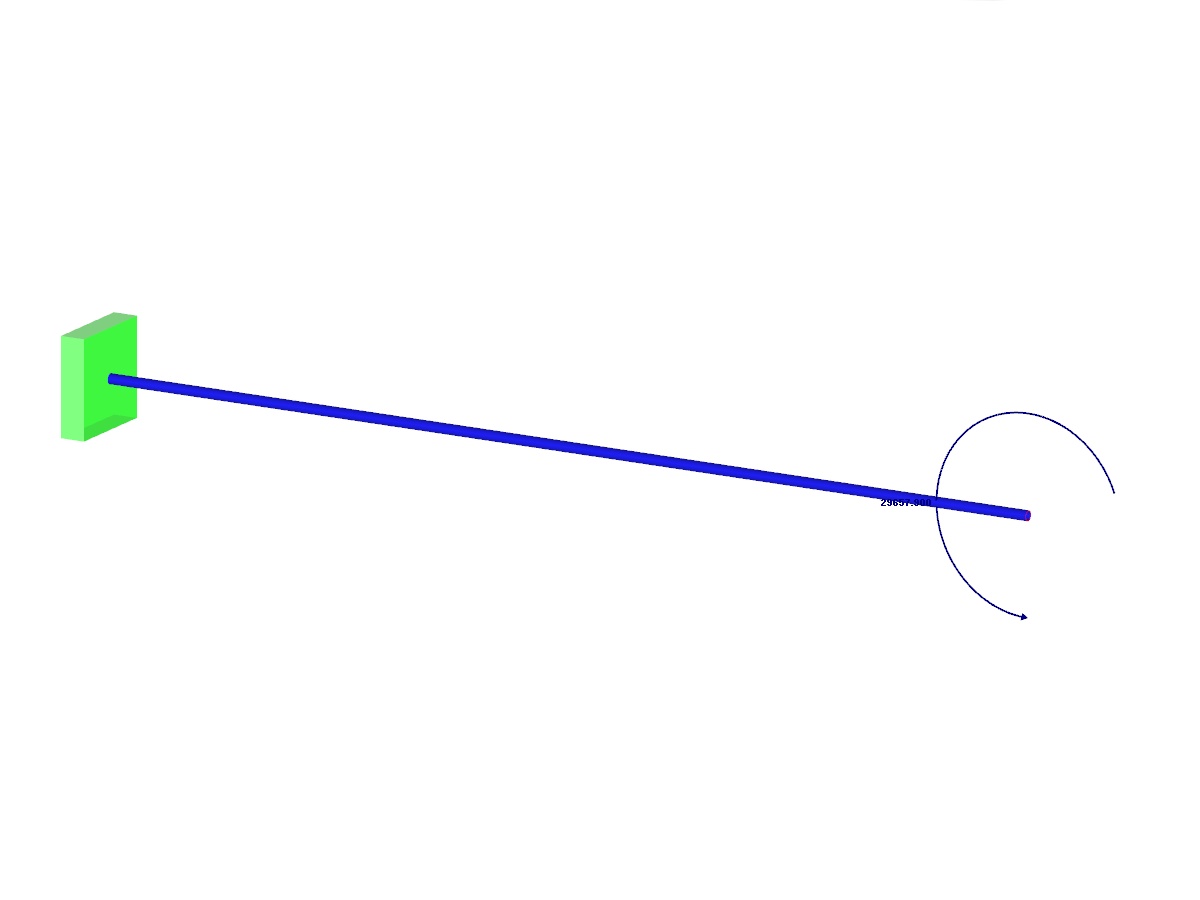

Déterminez le moment fléchissant agissant à l'extrémité libre du porte-à-faux qui courbera la barre en forme circulaire. En négligeant le poids propre de la poutre, en supposant une théorie des grandes déformations et en chargeant le porte-à-faux avec le moment, déterminez ses flèches maximales.
Exemple de vérification 000043 | 1
| Nombre de nœuds | 2 |
| Nombre de lignes | 1 |
| Nombre de barres | 1 |
| Nombre de cas de charge | 1 |
| Poids total | 0,015 t |
| Cotation fonctionnelle | 4,250 x 0,500 x 0,500 m |
| Version du logiciel | 5.05.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
