Es soll das Biegemoment ermittelt werden, das am freien Ende eines Kragarms wirkt und den Stab in eine kreisförmige Form biegt. Ermitteln Sie die maximalen Durchbiegungen des Kragarms, wobei das Eigengewicht des Trägers nicht berücksichtigt, und die Theorie III. Ordnung sowie Belastung des Kragarms durch einen Moment angenommen wird.
5 Sterne | ||
4 Sterne | ||
3 Sterne | ||
2 Sterne | ||
1 Stern |

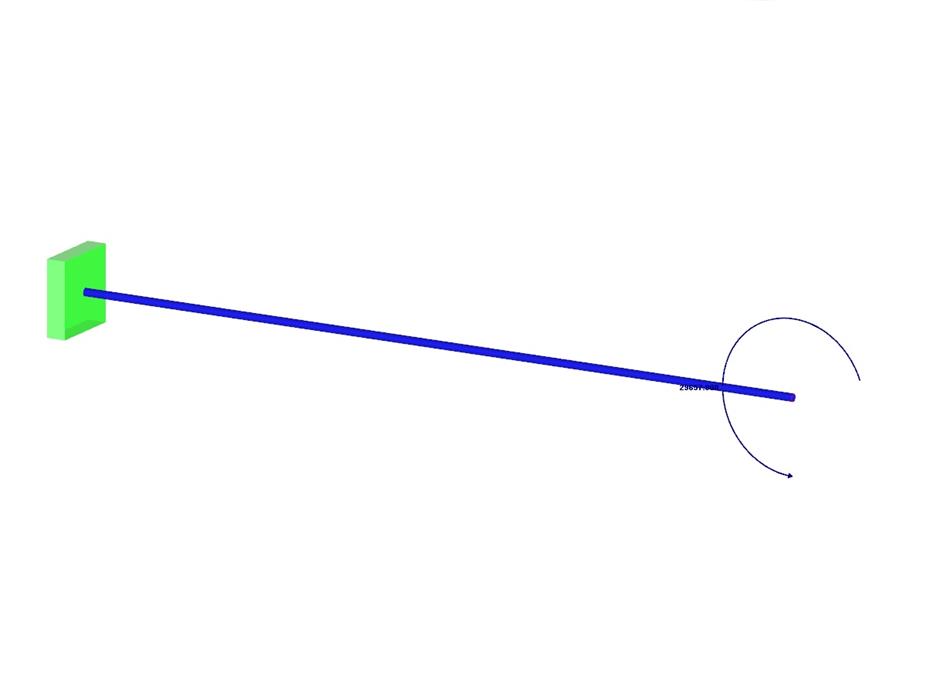

Verifikationsbeispiel 000043 | 1
Anzahl Knoten | 2 |
Anzahl Linien | 1 |
Anzahl Stäbe | 1 |
Anzahl Lastfälle | 1 |
Gesamtgewicht | 0,015 t |
Abmessungen (metrisch) | 4,250 x 0,500 x 0,500 m |
Abmessungen (imperial) | 13.94 x 1.64 x 1.64 feet |
Programmversion | 5.05.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
