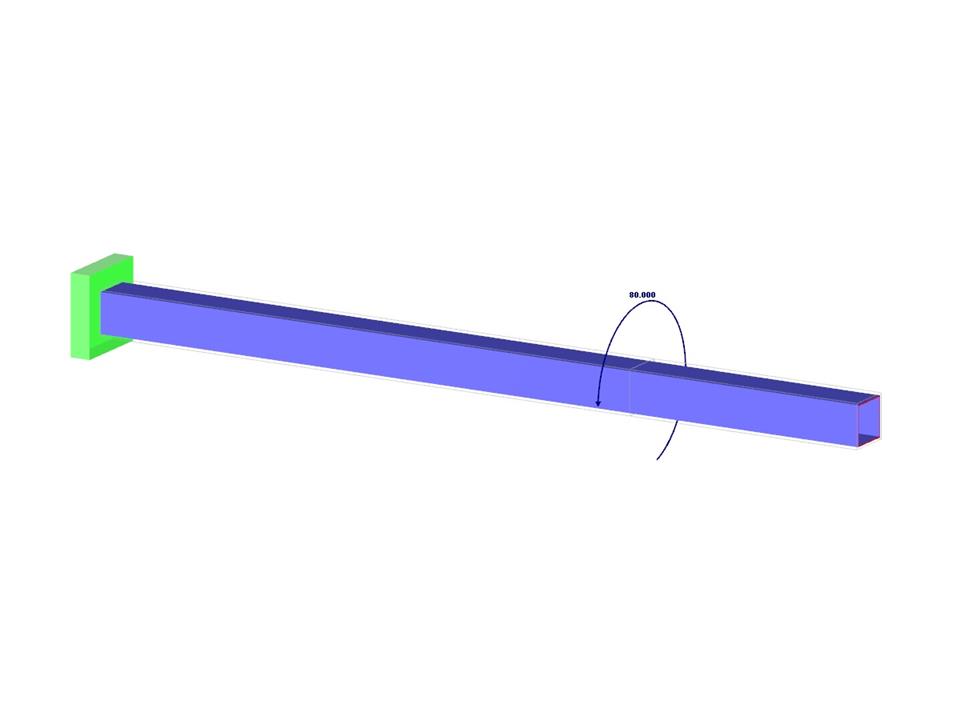

Uno sbalzo a parete sottile del profilo QRO è completamente fissato all'estremità sinistra e l'ingobbamento è abilitato. Lo sbalzo è soggetto a una coppia.
Esempio di verifica 000050 | 3
| Numero di nodi | 3 |
| Numero di linee | 2 |
| Numero di aste | 2 |
| Numero di casi di carico | 1 |
| Peso totale | 0,146 t |
| Dimensioni | 4.200 x 0.400 x 0.400 m |
| Versione del programma | 5.03.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
