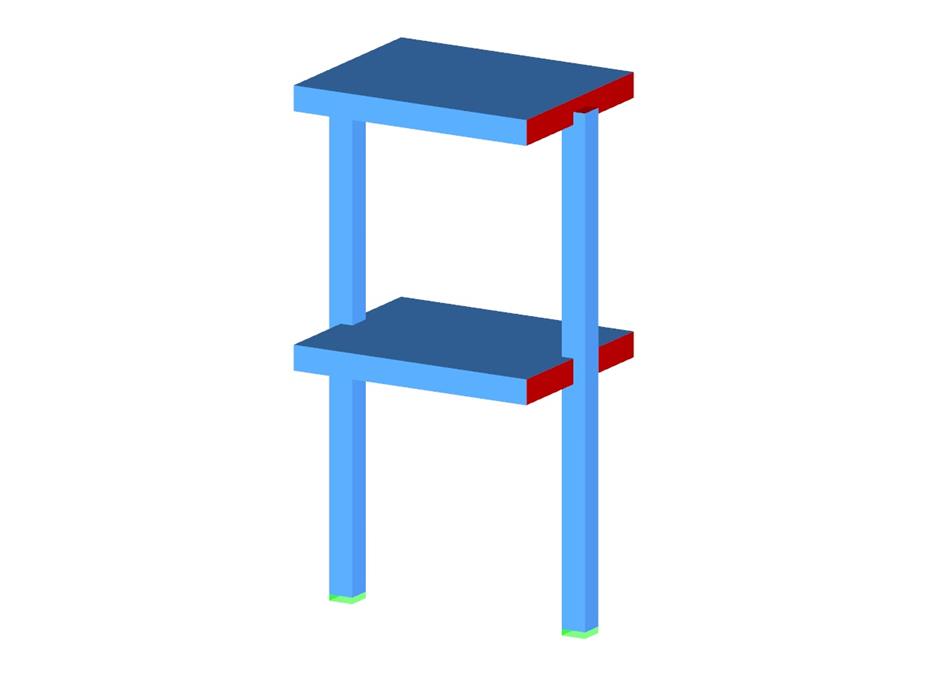

Una struttura intelaiata a due piani a campata singola è soggetta a carico sismico. Il modulo di elasticità e la sezione trasversale delle travi del telaio sono molto più grandi di quelli delle colonne, quindi le travi possono essere considerate rigide. Lo spettro di risposta elastico è dato dalla norma SIA 261/1:2003.
Esempio di verifica 000074 | 2
| Numero di nodi | 8 |
| Numero di aste | 8 |
| Dimensioni | 5.500 x 0.500 x 10.500 m |
| Versione del programma | 8.07.03 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
_LI.jpg)
Corso di formazione online
Corso di formazione online
Caratteristiche del prodotto
Caratteristiche del prodotto
Caratteristiche del prodotto
_LI.jpg?mw=350&hash=3d52d6017982f88052836929c5d9b0ba0ab8104f)
_LI.jpg?mw=350&hash=3d52d6017982f88052836929c5d9b0ba0ab8104f)
_LI.jpg?mw=350&hash=3d52d6017982f88052836929c5d9b0ba0ab8104f)
_LI.jpg?mw=350&hash=3d52d6017982f88052836929c5d9b0ba0ab8104f)
![Campate basate sulla Figura 5.2 da [1]](/it/webimage/039540/3493372/01_Abmessungen_EN.png?mw=512&hash=3cc425f1463bd5981b358d5889e3109e07ae1233)
Hai sezioni trasversali di colonne singole o geometrie di pareti angolari e hai bisogno di una verifica a taglio-punzonamento per loro?
Nessun problema. In RFEM 6, è possibile eseguire la verifica a taglio-punzonamento non solo per sezioni trasversali rettangolari e circolari, ma per qualsiasi forma di sezione trasversale.
Nel L'add-on Verifica calcestruzzo di aste '''e superfici''' ''' offre la possibilità di eseguire la verifica semplificata della resistenza al fuoco secondo EN 1992-1-2 per colonne (capitolo 5.3.2) e travi (capitolo 5.6).
Le seguenti verifiche sono disponibili per la verifica semplificata della resistenza al fuoco:
- Pilastri: Dimensioni minime della sezione trasversale per sezioni rettangolari e circolari secondo la Tabella 5.2a e l'equazione 5.7 per il calcolo del tempo di esposizione al fuoco
- Travi: Dimensioni minime e interassi secondo la Tabella 5.5 e la Tabella 5.6
È possibile determinare le forze interne per la verifica della resistenza al fuoco secondo due metodi.
- 1 Qui, le forze interne della situazione di progetto eccezionale sono incluse direttamente nel progetto.
- 2 Le forze interne della verifica a temperatura normale sono ridotte del coefficiente Eta,fi (ηfi), e quindi utilizzate nel progetto di resistenza al fuoco.
Inoltre, è possibile modificare la distanza dell'asse secondo l'Eq. 5.5.
Con l'add-on Verifica calcestruzzo, è possibile eseguire la verifica a fatica di aste e superfici secondo EN 1992-1-1, Capitolo 6.8.
Per la verifica a fatica, è possibile selezionare opzionalmente due metodi o livelli di verifica nelle configurazioni di progetto:
- Livello di verifica 1: Criterio semplificato sec. 6.8.6 e 6.8.7(2): Il criterio semplificato viene eseguito per combinazioni di azioni frequenti secondo EN 1992-1-1, Capitolo 6.8.6 (2), e EN 1990, Eq. (6.15b) con i carichi di traffico rilevanti nello stato di esercizio. Un intervallo di tensione massima secondo 6.8.6 è verificato per l'acciaio di armatura. La tensione di compressione del calcestruzzo è determinata mediante la tensione ammissibile superiore e inferiore secondo 6.8.7(2).
- Livello di verifica 2: Verifica della tensione equivalente di danno sec. 6.8.5 e 6.8.7(1) (verifica a fatica semplificata): La verifica utilizzando gli intervalli di tensioni equivalenti di danno viene eseguita per la combinazione a fatica secondo EN 1992-1-1, Capitolo 6.8.3, Eq. (6.69) con l'azione ciclica specificatamente definitaQfat .
Nell'add-on Verifica calcestruzzo, è possibile eseguire la verifica sismica per aste in cemento armato secondo EC 8. Ciò include, tra le altre cose, le seguenti funzionalità:
- Configurazioni di calcolo sismico
- Distinzione delle classi di duttilità DCL, DCM, DCH
- Opzione per trasferire il coefficiente di comportamento dall'analisi dinamica
- Verifica del valore limite per il coefficiente di comportamento
- Verifica della capacità 'Colonna forte - trave debole'
- Dettagli e regole particolari per la duttilità di curvatura
- Dettagli e regole particolari per la duttilità locale
Programma principale
La nuova generazione del software 3D agli elementi finiti viene utilizzata per l'analisi strutturale di aste, superfici e solidi.
Add-on
L'add-on Verifica calcestruzzo consente varie verifiche secondo le norme internazionali. È possibile verificare aste, superfici e pilastri ed eseguire verifiche a taglio-punzonamento e deformabilità.
Add-on
L'add-on Analisi delle fasi costruttive (CSA) consente di considerare il processo di costruzione di strutture (aste, superfici e strutture solide) in RFEM.
Add-on
La determinazione accurata delle condizioni del terreno influenza in modo significativo la qualità dell'analisi strutturale degli edifici.
Add-on
L'add-on Analisi modale consente il calcolo di autovalori, frequenze naturali e periodi naturali per modelli di aste, superfici e solidi.
Add-on
L'add-on include una vasta libreria di accelerogrammi da zone sismiche che possono essere utilizzate per generare gli spettri di risposta.
Add-on
Utilizzando l'add-on Analisi pushover, è possibile analizzare le azioni sismiche su un particolare edificio e quindi valutare se l'edificio può resistere a un terremoto.
Add-on
Le informazioni sui piani e sull'intero modello (centro di gravità) sono visualizzate in tabelle e grafici.
Add-on
L'add-on di RFEM Verifica muratura consente di progettare strutture in muratura utilizzando il metodo degli elementi finiti. È stato sviluppato nell'ambito del progetto di ricerca intitolato DDMaS - Digitalizzazione della verifica di strutture in muratura. Il modello del materiale rappresenta il comportamento non lineare della combinazione mattone-malta sotto forma di macro modellazione.
Add-on
L'add-on Stabilità della struttura esegue l'analisi di stabilità delle strutture.
Add-on
L'add-on Torsione di ingobbamento (7 DOF) consente di considerare l'ingobbamento della sezione trasversale come un ulteriore grado di libertà durante il calcolo delle aste.
Add-on
L'add-on Analisi tensioni-deformazioni esegue l'analisi delle tensioni generali calcolando le tensioni esistenti e confrontandole con le tensioni limite.
Add-on
L'add-on Verifica acciaio esegue le verifiche allo stato limite ultimo e di esercizio delle aste in acciaio secondo varie norme.
Add-on
L'add-on Verifica legno esegue le verifiche allo stato limite ultimo, di esercizio e di resistenza al fuoco delle aste in legno secondo varie norme.
Add-on
L'add-on Verifica alluminio esegue le verifiche allo stato limite ultimo e di esercizio delle aste in alluminio secondo varie norme.
