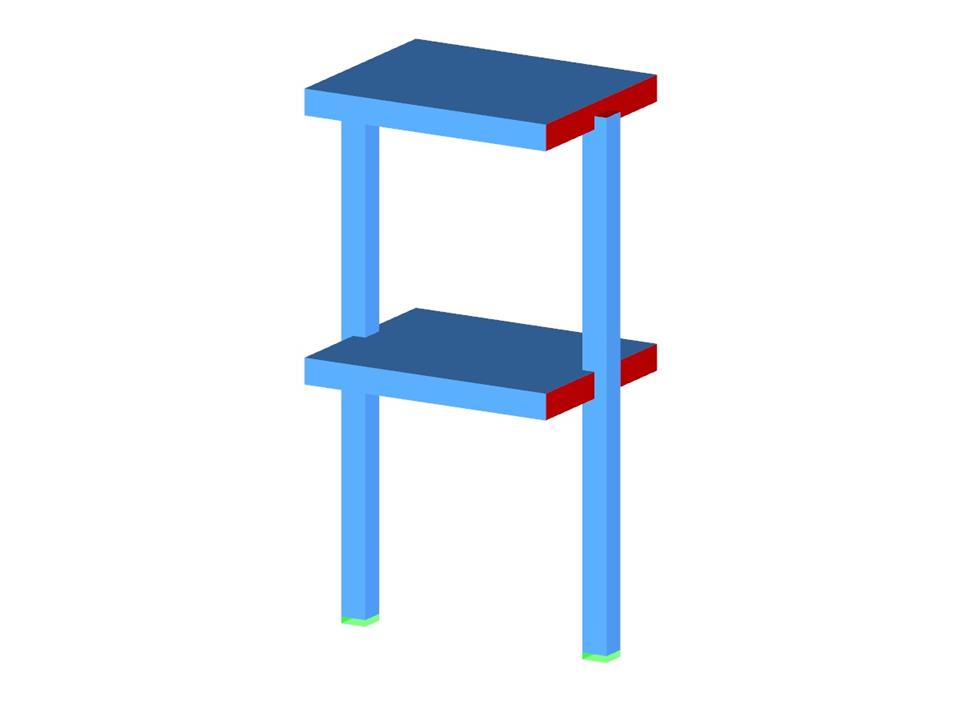

Dwukondygnacyjna, jednonawowa konstrukcja szkieletowa jest poddawana obciążeniu sejsmicznemu. Moduły sprężystości i przekrój belek ramy są znacznie większe niż moduły sprężystości i słupów, dzięki czemu belki można uznać za sztywne. Sprężyste spektrum odpowiedzi jest podane w normie SIA 261/1:2003.
Przykład weryfikacji 000074 | 2
| Liczba węzłów | 8 |
| Liczba prętów | 8 |
| Wymiarowanie | 5,500 x 0,500 x 10,500 m |
| Wersja programu | 8.07.03 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
