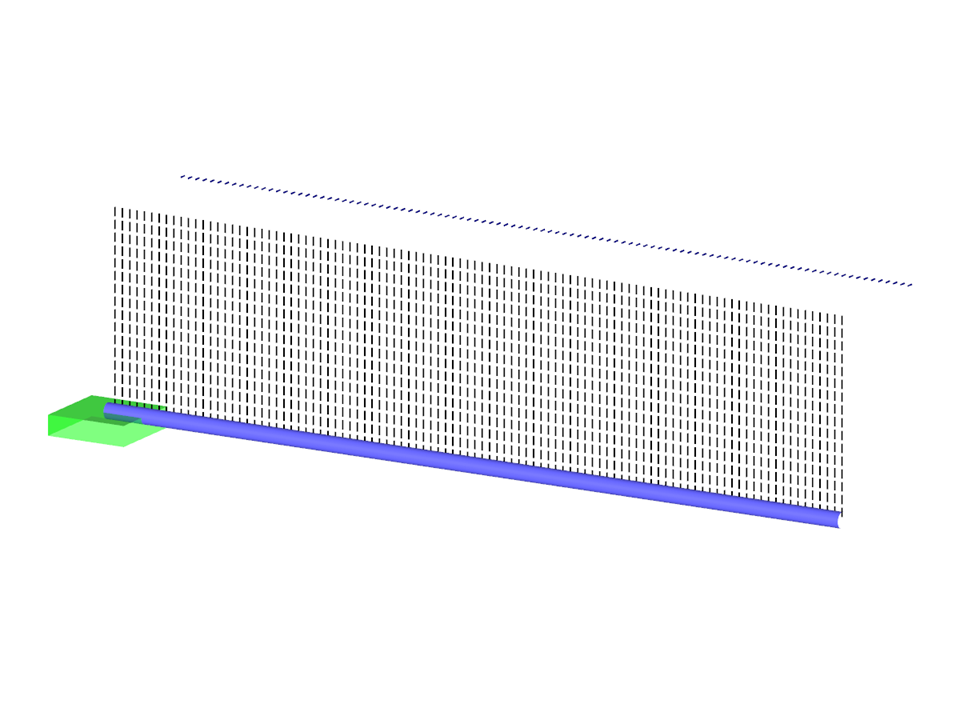

Una mensola costituita da una barra tonda viene caricata utilizzando un carico eccentrico uniforme. Determina l'inflessione massima e la torsione massima della mensola utilizzando l'analisi geometricamente lineare.
Esempio di verifica 000211 | 2
| Numero di nodi | 201 |
| Numero di linee | 200 |
| Numero di aste | 200 |
| Numero di casi di carico | 1 |
| Peso totale | 0,002 t |
| Dimensioni | 1.102 x 0.205 x 0.352 m |
| Versione del programma | 5.19.01 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
