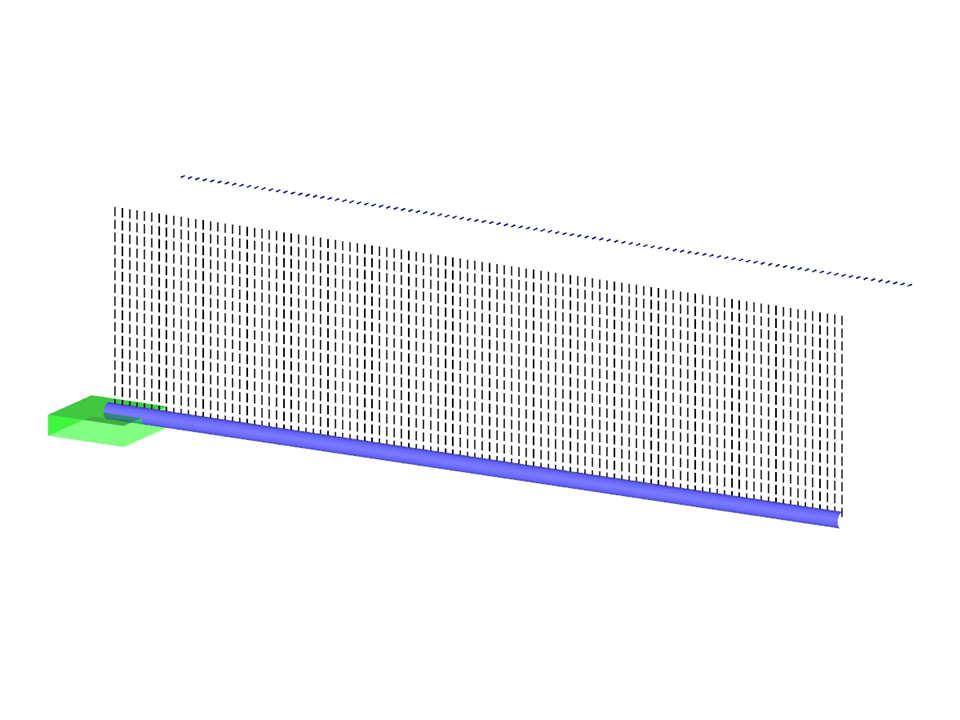

Na konzolu z prutu kruhového průřezu působí excentrické rovnoměrné zatížení. Maximální průhyb a maximální natočení se stanoví pomocí geometricko-lineárního výpočtu.
Verifikační příklad 000211 | 2
| Počet uzlů | 201 |
| Počet linií | 200 |
| Počet prutů | 200 |
| Počet zatěžovacích stavů | 1 |
| Celková hmotnost | 0,002 t |
| Rozměry | 1,102 x 0,205 x 0,352 m |
| Verze programu | 5.19.01 |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
