Manuale RFEM Online | 4.4 Superfici

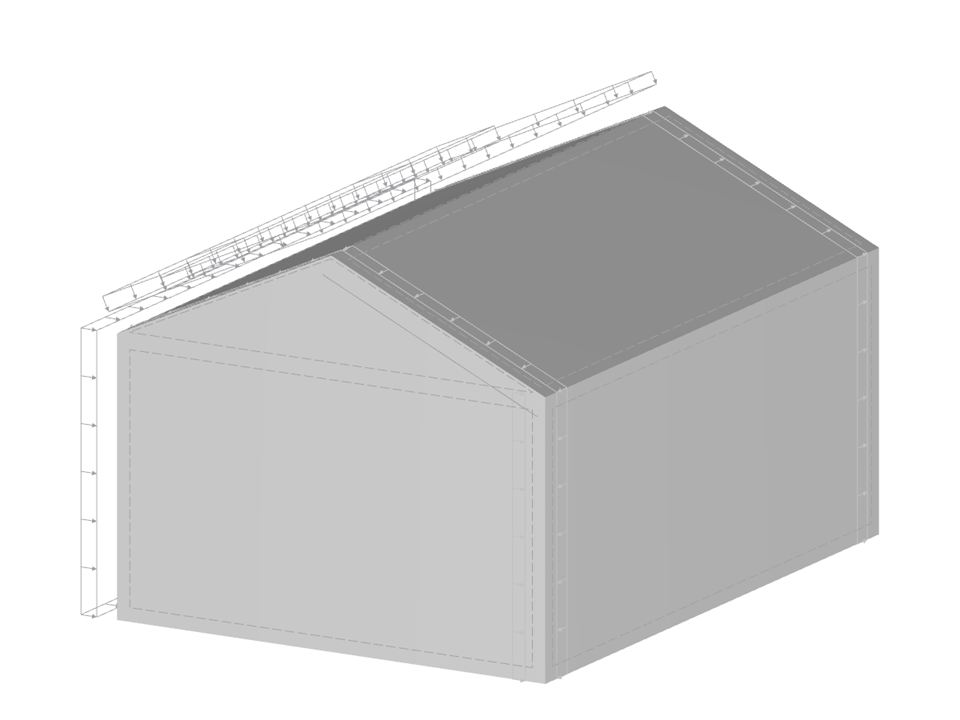

L'esempio di verifica confronta il calcolo del carico del vento di un edificio con copertura a due falde utilizzando la norma EN 1991-1-4 e la simulazione CFD in RWIND Simulation. L'edificio è definito secondo lo schizzo e il profilo della velocità di afflusso è preso secondo la norma EN 1991-1-4.
Esempio di verifica 000302 | 1
| Numero di nodi | 10 |
| Numero di linee | 17 |
| Numero di superfici | 10 |
| Numero di solidi | 2 |
| Numero di casi di carico | 2 |
| Peso totale | 2413,125 t |
| Dimensioni | 10.000 x 13.500 x 8.300 m |
| Versione del programma | 5.22.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
