Manuel en ligne RFEM | Surfaces

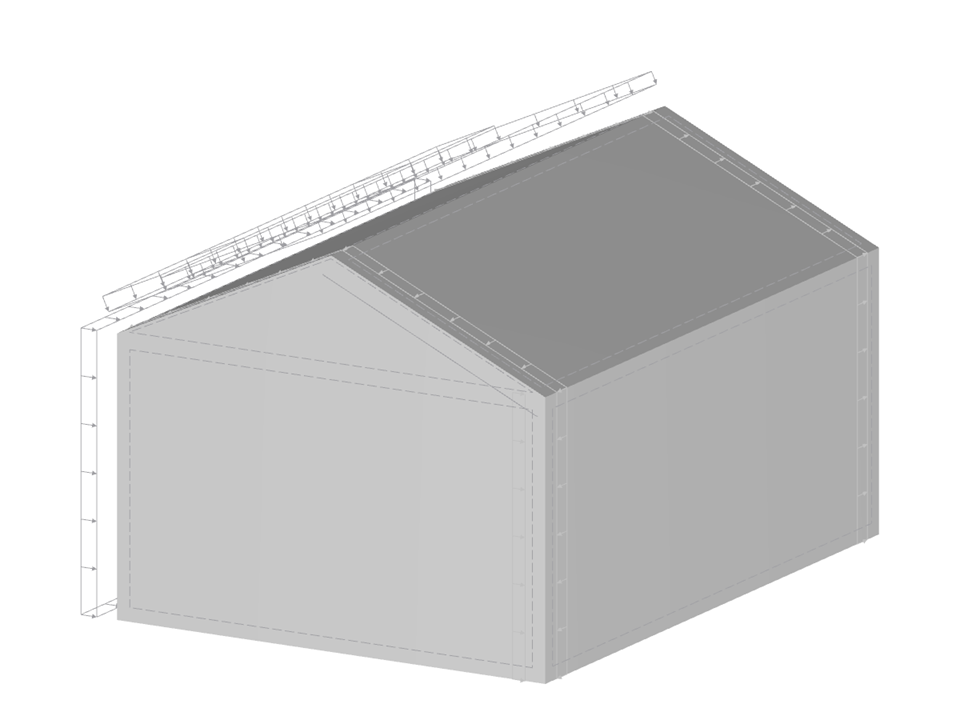

Cet exemple de vérification compare le calcul des charges de vent sur un bâtiment avec une toiture à deux versants à l'aide de la norme EN 1991-1-4 et de la simulation CFD dans RWIND Simulation. Le bâtiment est défini selon le schéma et le profil de la vitesse du vent est pris selon la norme EN 1991-1-4.
Exemple de vérification 000302 | 1
| Nombre de nœuds | 10 |
| Nombre de lignes | 17 |
| Nombre de surfaces | 10 |
| Nombre de solides | 2 |
| Nombre de cas de charge | 2 |
| Poids total | 2413,125 t |
| Cotation fonctionnelle | 10,000 x 13,500 x 8,300 m |
| Version du logiciel | 5.22.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
