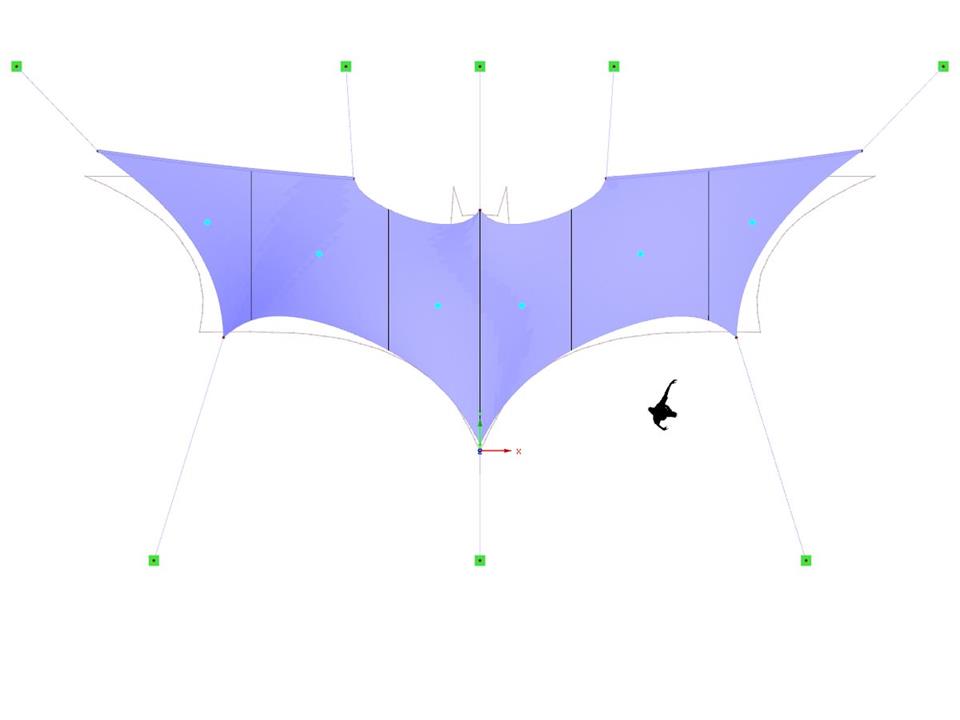

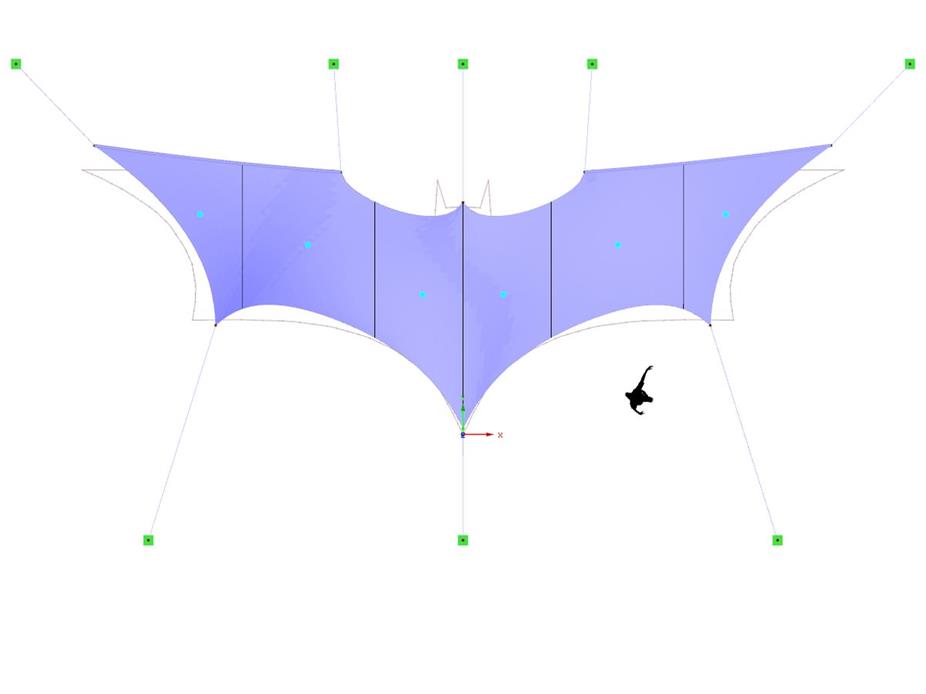

Schema di taglio per tetto a membrana
| Numero di nodi | 24 |
| Numero di linee | 21 |
| Numero di aste | 16 |
| Numero di superfici | 2 |
| Numero di casi di carico | 4 |
| Peso totale | 0,140 t |
| Dimensioni | 20.301 x 10.837 x 5.037 m |
| Versione del programma | 5.23.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
![Forme di base delle strutture a membrana [1]](/it/webimage/009595/2419505/01-png.png?mw=512&hash=fe42d914122820fe3c92f9595d4d91afce8a2c07)
- Linee di taglio planari e geodetiche
- Appiattimento di parti della superficie a doppia curvatura di membrane tese o cuscini pneumatici
- Definizione degli schemi di taglio utilizzando le linee di contorno che non devono essere collegate
- Appiattimento sofisticato basato sulla teoria dell'energia minima
- Saldatura e tolleranze al contorno
- Compensazione uniforme o lineare in direzione di ordito e trama
- Possibilità di diverse compensazioni per le linee di contorno
- Organizzazione dei dati adattabile (qualsiasi modifica aggiuntiva dei dati di input è considerata fino alla "saldatura" finale)
- Visualizzazione grafica dei modelli di taglio
- Informazioni statistiche su ogni schema di taglio (larghezza, lunghezza, dimensione)
- Opzione per generare automaticamente schemi di taglio dalle celle
RF-CUTTING-PATTERN si attiva selezionando la rispettiva opzione nella scheda Opzioni in Dati generali di qualsiasi modello RFEM. Dopo aver attivato il modulo aggiuntivo, un nuovo oggetto, "Schemi di taglio", viene visualizzato in Dati modello. Se la distribuzione della superficie della membrana per il taglio nella posizione di base è troppo grande, è possibile dividere la superficie con linee di taglio (tipi di linea "Taglia tramite due linee" o "Taglia tramite sezione") nelle strisce parziali corrispondenti.
Quindi è possibile definire le singole voci per ogni schema di taglio utilizzando l'oggetto "Schema di taglio". Qui è possibile impostare le linee di contorno, le compensazioni e le tolleranze.
Passaggi della sequenza di lavoro:
- Creazione di linee di taglio
- Creazione del modello selezionando le sue linee di contorno o utilizzando un generatore semiautomatico
- Selezione libera dell'orientamento di ordito e trama inserendo un angolo
- Applicazione dei valori di compensazione
- Definizione opzionale di diverse compensazioni per le linee di contorno
- Diverse tolleranze (saldatura, linea di contorno)
- Rappresentazione preliminare dello schema di taglio nella finestra grafica a lato senza avviare il calcolo non lineare principale
Il calcolo non lineare adotta la geometria della mesh reale dei componenti di superficie planari, deformati, curvilinei semplici o a doppia curva dal modello di taglio selezionato e appiattisce questo componente di superficie in conformità con la minimizzazione dell'energia di distorsione, assumendo il comportamento del materiale definito.
In termini semplificati, questo metodo tenta di comprimere la geometria della mesh in una pressa, assumendo un contatto senza attrito, e di trovare lo stato in cui le tensioni da appiattimento nel componente sono in equilibrio nel piano. In questo modo, si ottiene un'energia minima e una precisione ottimale del modello di taglio. Vengono considerate la compensazione per ordito e trama e la compensazione per le linee di contorno. Quindi, le tolleranze definite sulle linee di contorno vengono applicate alla geometria della superficie piana risultante.
Caratteristiche:
- Riduzione al minimo dell'energia di distorsione nel processo di appiattimento per schemi di taglio molto precisi
- Applicazione per quasi tutte le disposizioni di mesh
- Riconoscimento delle definizioni dei modelli di taglio adiacenti per mantenere la stessa lunghezza
- Applicazione mesh per il calcolo principale
Dopo il calcolo, la scheda "Coordinate del punto" appare nella finestra di dialogo del modello di taglio. In questa scheda, il risultato viene visualizzato sotto forma di una tabella con le coordinate e una superficie nella finestra grafica. La tabella delle coordinate presenta nuove coordinate appiattite relative al baricentro dello schema di taglio per ciascun nodo della mesh. Inoltre, nella finestra grafica è rappresentato lo schema di taglio con il sistema di coordinate al baricentro. Quando si seleziona una cella della tabella, il rispettivo nodo viene visualizzato con una freccia nel grafico. Inoltre, l'area del modello di taglio viene visualizzata sotto la tabella dei nodi.
Inoltre, i risultati delle tensioni/deformazioni standard per ogni modello sono visualizzati nel caso di carico RF‑CUTTING‑PATTERN in RFEM.
Caratteristiche:
- Risulta in una tabella, comprese le informazioni sullo schema di taglio
- Tabella intelligente relativa al grafico
- Risultati della geometria appiattita in un file DXF
- Output delle deformazioni dopo l'appiattimento per valutare gli schemi di taglio
- Risultati delle deformazioni dopo l'appiattimento per la valutazione dei modelli
