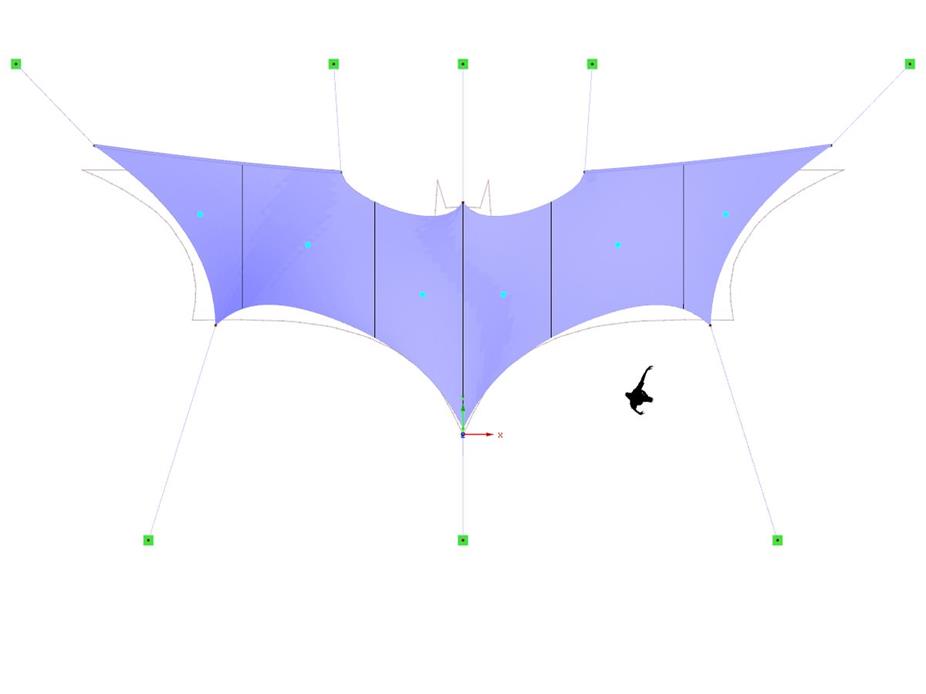

Le modèle montre une toiture en membrane où des câbles sont utilisés pour soutenir la structure. La recherche de forme et la création d'un patron de coupe pour ce toit constituent des éléments clés du modèle présenté dans SVT 018. Les produits RF-FORMFINDING et RF-CUTTING-PATTERN ont été utilisés pour définir précisément la forme de la toiture et les patrons de coupe. Ce modèle technique illustre la complexité et l'innovation dans la conception des toitures en membrane.
Modèle utilisé dans
Modèle de toit en membrane avec câbles
| Nombre de nœuds | 24 |
| Nombre de lignes | 21 |
| Nombre de barres | 16 |
| Nombre de surfaces | 2 |
| Nombre de cas de charge | 4 |
| Poids total | 0,140 t |
| Dimensions (métriques) | 20,301 x 10,837 x 5,037 m |
| Dimensions (impériales) | 66.6 x 35.55 x 16.53 feet |
| Version du logiciel | 5.23.00 |
Ces modèles sont disponibles au téléchargement à des fins de formation ou de réalisation de projets de calcul de structure. Dlubal Software décline cependant toute responsabilité quant à l'exactitude des modèles et à l'exhaustivité des données qu'ils contiennent.
