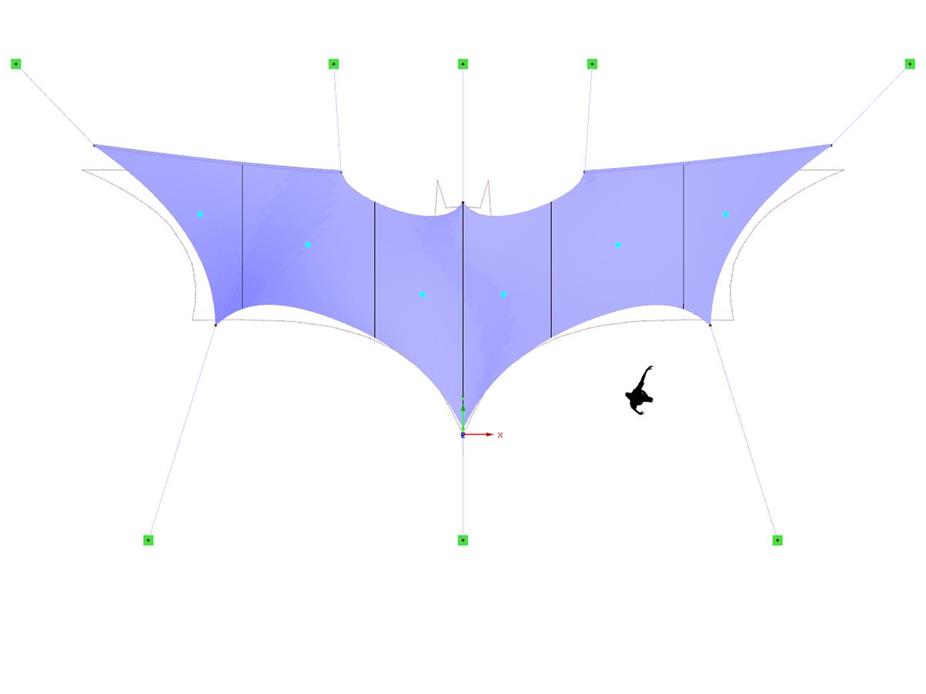

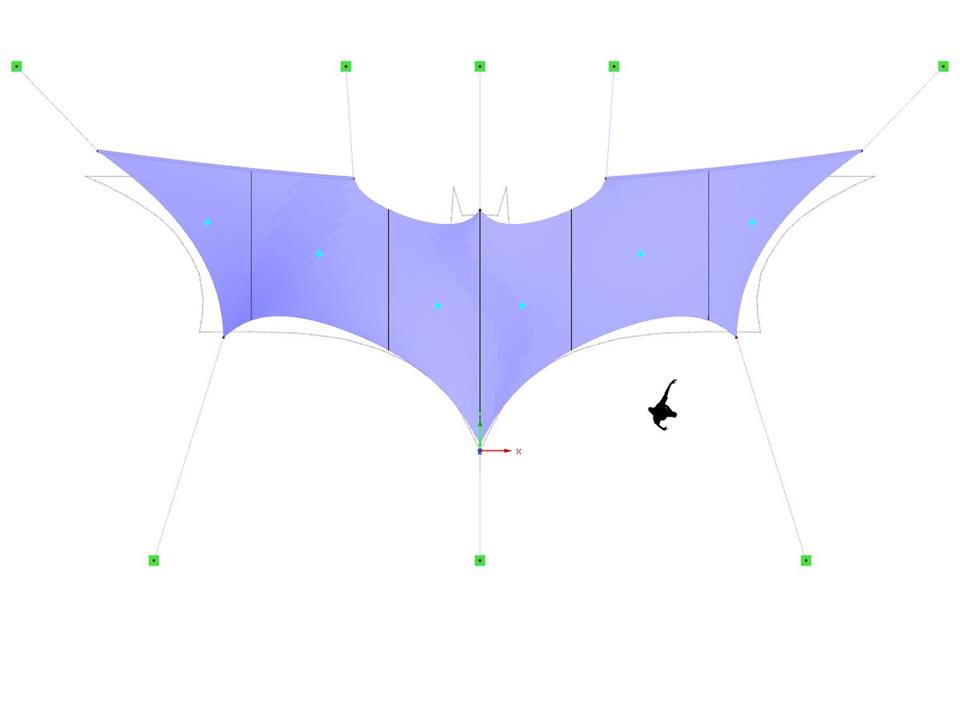

Wzór cięcia dla dachu membranowego
| Liczba węzłów | 24 |
| Liczba linii | 21 |
| Liczba prętów | 16 |
| Liczba powierzchni | 2 |
| Ilość przypadków obciążenia | 4 |
| Ciężar całkowity | 0,140 t |
| Wymiarowanie | 20,301 x 10,837 x 5,037 m |
| Wersja programu | 5.23.00 |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Ogólne informacje
Ogólne informacje
![Podstawowe kształty konstrukcji membranowych [1]](/pl/webimage/009595/2419506/01-png.png?mw=512&hash=fe42d914122820fe3c92f9595d4d91afce8a2c07)
- Płaskie i geodezyjne linie cięcia
- Spłaszczenie podwójnie zakrzywionych części powierzchni rozciąganych membran lub poduszek pneumatycznych
- Definiowanie szablonów cięcia za pomocą linii granicznych, które nie muszą być połączone
- Zaawansowane spłaszczanie oparte na teorii minimalnej energii
- Spawanie i naddatki graniczne
- Równomierna lub liniowa kompensacja w kierunku osnowy i wątku
- Możliwość różnych kompensacji dla linii granicznych
- Możliwość dostosowania organizacji danych (każda dodatkowa modyfikacja danych wejściowych jest uwzględniana aż do końcowej „spoiny”)
- Graficzne przedstawienie szablonów cięcia
- Informacje statystyczne o każdym szablonie cięcia (szerokość, długość, rozmiar)
- Opcja automatycznego generowania szablonów cięcia z komórek
RF-CUTTING-PATTERN jest aktywowany poprzez wybranie odpowiedniej opcji w zakładce Opcje w danych ogólnych dowolnego modelu programu RFEM. Po aktywacji modułu dodatkowego w sekcji Dane modelu wyświetlany jest nowy obiekt "Szablony cięcia". Jeżeli rozkład powierzchni membrany dla cięcia w pozycji podstawowej jest zbyt duży, można podzielić powierzchnię, przecinając linie (typu linii "Cięcie za pomocą dwóch linii" lub "Cięcie za pomocą przekroju") w odpowiednich pasmach częściowych.
Następnie można zdefiniować indywidualne wpisy dla każdego szablonu cięcia przy użyciu obiektu "Wzorzec cięcia". Tutaj można ustawić linie graniczne, kompensacje i naddatki.
Kroki sekwencji roboczej:
- Tworzenie linii cięcia
- Tworzenie szablonu poprzez wybór jego linii granicznych lub przy użyciu półautomatycznego generatora
- Dowolny wybór orientacji osnowy i wątku poprzez wprowadzenie kąta
- Zastosowanie wartości kompensacji
- Opcjonalne definiowanie różnych kompensacji dla linii granicznych
- Różne naddatki (spoina, linia graniczna)
- Wstępne przedstawienie szablonu cięcia w oknie graficznym, bez rozpoczynania głównych obliczeń nieliniowych
Obliczenia nieliniowe przyjmują rzeczywistą geometrię siatki płaskiej, wyboczonej, prostej lub podwójnie zakrzywionej części powierzchni z wybranego szablonu cięcia i spłaszczają tę część powierzchni z uwzględnieniem minimalizacji energii odkształcenia, przy założeniu zdefiniowanego zachowania materiału.
W uproszczeniu, metoda ta ma na celu skompresowanie geometrii siatki w prasie, przy założeniu kontaktu bez tarcia, oraz znalezienie stanu równowagi naprężeń od spłaszczenia w elemencie w płaszczyźnie. W ten sposób uzyskuje się minimalną energię i optymalną dokładność szablonu cięcia. Brane pod uwagę są kompensacje dla osnowy i wątku podobnie jak kompensacje dla linii granicznych. Następnie, zdefiniowane tolerancje na liniach granicznych stosowane są w stosunku do geometrii płaskiej powierzchni.
Funkcje:
- Metoda minimalnej energii odkształcenia w procesie spłaszczania, dla bardzo dokładnych szablonów cięcia
- Zastosowanie do niemal wszystkich układów siatki
- Rozpoznawanie definicji sąsiednich szablonów cięcia w celu zachowania takiej samej długości w łączeniach
- Zastosowanie siatki do głównego obliczenia
Po obliczeniach w oknie dialogowym szablonu cięcia pojawia się zakładka "Współrzędne punktu". W zakładce tej wyświetlany jest wynik w postaci tabeli ze współrzędnymi oraz powierzchnią w oknie graficznym. Tabela współrzędnych przedstawia nowe spłaszczone współrzędne względem środka ciężkości szablonu cięcia dla każdego węzła siatki. Ponadto w oknie graficznym wyświetlany jest szablon cięcia wraz z układem współrzędnych w środku ciężkości. Po wybraniu komórki tabeli odpowiedni węzeł jest wyświetlany w grafice ze strzałką. Dodatkowo pod tabelą węzłów wyświetlany jest obszar szablonu cięcia.
Ponadto standardowe wyniki naprężeń/odkształceń dla każdego szablonu są wyświetlane w przypadku obciążenia RF-CUTTING-PATTERN w programie RFEM.
Funkcje:
- Wyniki w tabeli wraz z informacją o szablonie cięcia
- Inteligentna tabela odnosząca się do grafiki
- Wyniki dla spłaszczonej geometrii w pliku DXF
- Wyświetlanie odkształceń po spłaszczeniu w celu oceny szablonów cięcia
- Wyniki odkształceń po spłaszczeniu do oceny szablonów
