Verifica della torsione di ingobbamento del telaio in acciaio sec. secondo AISC 360-16. Il webinar fornisce un'introduzione alla verifica della torsione di ingobbamento considerando l'ASIC 360-16 e la AISC Design Guide 9. Vedi i link sottostanti.

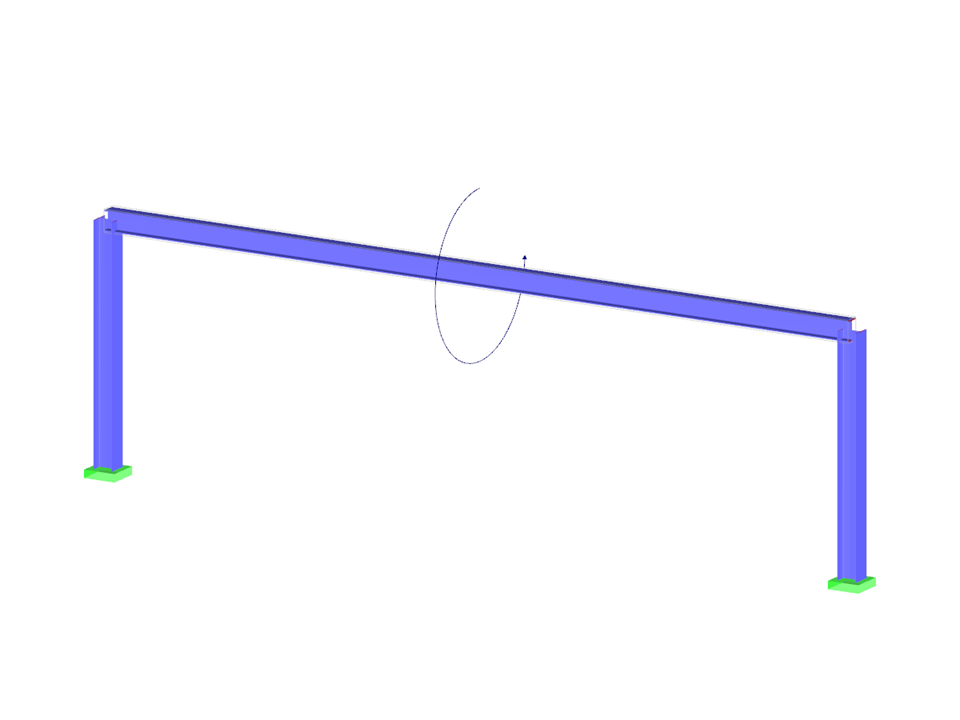

Telaio in acciaio secondo AISC 360-16 - Progettazione della torsione di deformazione
| Numero di nodi | 4 |
| Numero di linee | 3 |
| Numero di aste | 3 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 4 |
| Nr. di combinazioni di carico | 18 |
| Nr. di combinazioni di risultati | 2 |
| Peso totale | 1,609 t |
| Dimensioni | 12.192 x 3.658 x 0.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Caratteristiche del prodotto
Caratteristiche del prodotto
Caratteristiche del prodotto
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
Im Dialog "Querschnitt bearbeiten" können Sie sich die Knickfiguren der Finite-Streifen-Methode (FSM) as 3D-Grafik ausgeben lassen.
- La progettazione di cinque tipi di sistemi resistenti alla forza sismica (SFRS) include il telaio a momento speciale (SMF), il telaio a momento intermedio (IMF), il telaio a momento ordinario (OMF), il telaio ordinario concentricamente controventato (OCBF) e il telaio speciale concentricamente controventato (SCBF) )
- Verifica della duttilità dei rapporti larghezza-spessore per anime e ali
- Calcolo della resistenza e della rigidezza richieste per il controvento di stabilità delle travi
- Calcolo della spaziatura massima per i controventi di stabilità delle travi
- Calcolo della resistenza richiesta nelle posizioni delle cerniere per il controvento di stabilità delle travi
- Calcolo della resistenza necessaria della colonna con l'opzione di trascurare tutti i momenti flettenti, il taglio e la torsione per lo stato limite di sovraresistenza
- Verifica dei rapporti di snellezza di pilastri e controventi
Il risultato della verifica sismica è classificato in due sezioni: requisiti delle aste e dei collegamenti.
I "Requisiti sismici" includono la resistenza a flessione richiesta e la resistenza a taglio richiesta del collegamento trave-colonna per telai a momento. Sono elencati nella scheda "Collegamento del telaio dei momenti per asta". Per i telai controventati, la resistenza a trazione del collegamento richiesta e la resistenza a compressione del collegamento richiesta del controvento sono elencate nella scheda "Collegamento controvento per asta".
Il programma fornisce le verifiche eseguite nelle tabelle. I dettagli della verifica mostrano chiaramente le formule e i riferimenti alla norma.
Nel modulo Verifica calcestruzzo offre la possibilità di eseguire la verifica sismica secondo AISC 341-16 per barre di acciaio.
Per questo sono disponibili cinque tipi di SFRS (sistemi resistenti alla forza sismica).
Scopri di più
Programma principale
La nuova generazione del software 3D agli elementi finiti viene utilizzata per l'analisi strutturale di aste, superfici e solidi.
