Posouzení vázaného kroucení ocelového rámu podle AISC 360-16. Tento webinář je úvodem do posouzení vázaného kroucení podle ASIC 360-16 a AISC návrhového průvodce 09. Viz odkazy níže.

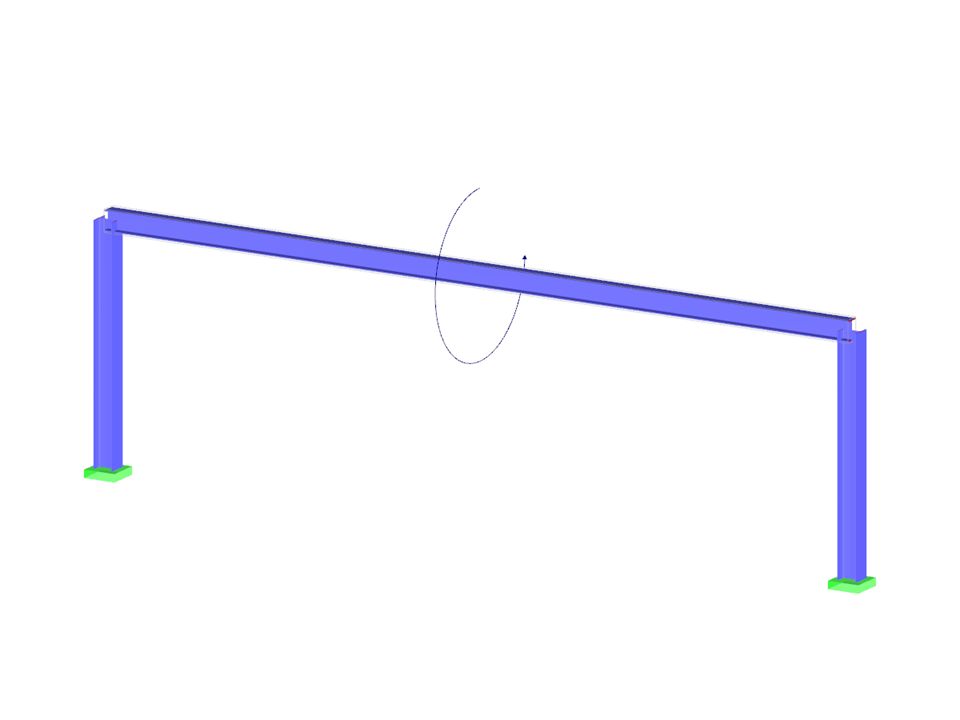

Posouzení vázaného kroucení ocelového rámu podle AISC 360-16
| Počet uzlů | 4 |
| Počet linií | 3 |
| Počet prutů | 3 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 4 |
| Počet kombinací zatížení | 18 |
| Počet kombinací výsledků | 2 |
| Celková hmotnost | 1,609 t |
| Rozměry | 12,192 x 3,658 x 0,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Funkce programu
Funkce programu
Funkce programu
.png?mw=350&hash=b2324c4db119938012b5490afaa56e9aa826cdcc)
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
- Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF )
- Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
- Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
- Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav navýšení pevnosti
- Posouzení štíhlostních poměrů sloupů a ztužení
Výsledky seizmického posouzení jsou rozděleny do dvou částí: požadavky na pruty a požadavky na spoje.
"Seizmické požadavky" zahrnují požadovanou pevnost v ohybu a požadovanou smykovou pevnost spoje nosníku na sloup. Jsou uvedeny v záložce 'Přípoj momentového rámu po prutech'. U vyztužených rámů se požadovaná pevnost spoje ztužení v tahu a a v tlaku uvede v záložce 'Přípoj ztužení po prutech'.
Provedená posouzení se vám zobrazí v tabulkách. V detailech posouzení jsou přehledně uvedeny vzorce a odkazy na normu.
V Add-Onu Posouzení železobetonových konstrukcí nabízí možnost provést seizmické posouzení ocelových prutů podle AISC 341-16.
V současnosti je k dispozici pět typů seizmicky odolných systémů (SFRS).
