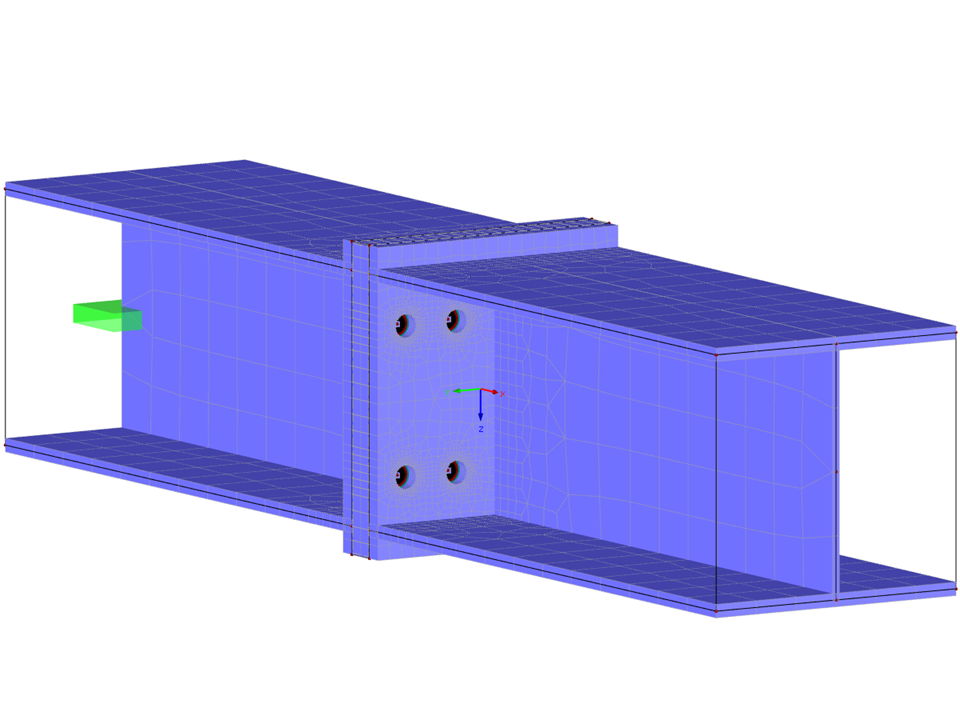

Modello parametrico EF per la verifica di giunti rigidi con piastra di estremità
| Numero di nodi | 629 |
| Numero di linee | 666 |
| Numero di aste | 585 |
| Numero di superfici | 22 |
| Numero di solidi | 1 |
| Numero di casi di carico | 3 |
| Nr. di combinazioni di carico | 2 |
| Peso totale | 0,112 t |
| Dimensioni | 1.255 x 0.260 x 0.290 m |
| Versione del programma | 5.24.00 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
