Laden Sie hier das Modell eines parametrisierten IH2.1 A 26 20 tP30 Anschlusses herunter und öffnen Sie es mit dem Finite-Elemente-Programm RFEM.
- Dieses Modell wurde unter anderem für die Fachbeitrag 1678 verwendet.

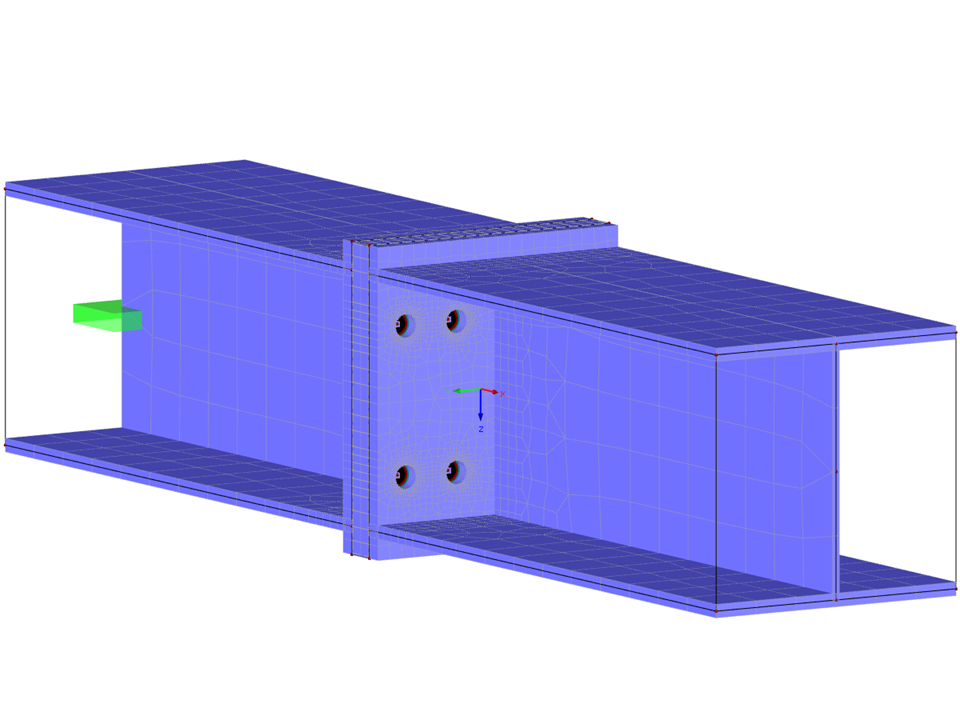

Parametrisiertes FE-Modell zur Bemessung biegesteifer Stirnplattenstöße
| Anzahl Knoten | 629 |
| Anzahl Linien | 666 |
| Anzahl Stäbe | 585 |
| Anzahl Flächen | 22 |
| Anzahl Volumenkörper | 1 |
| Anzahl Lastfälle | 3 |
| Anzahl Lastkombinationen | 2 |
| Gesamtgewicht | 0.112 t |
| Abmessungen | 1.255 x 0.260 x 0.290 m |
| Programmversion | 5.24.00 |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
