Manuale RFEM Online | 4.4 Superfici

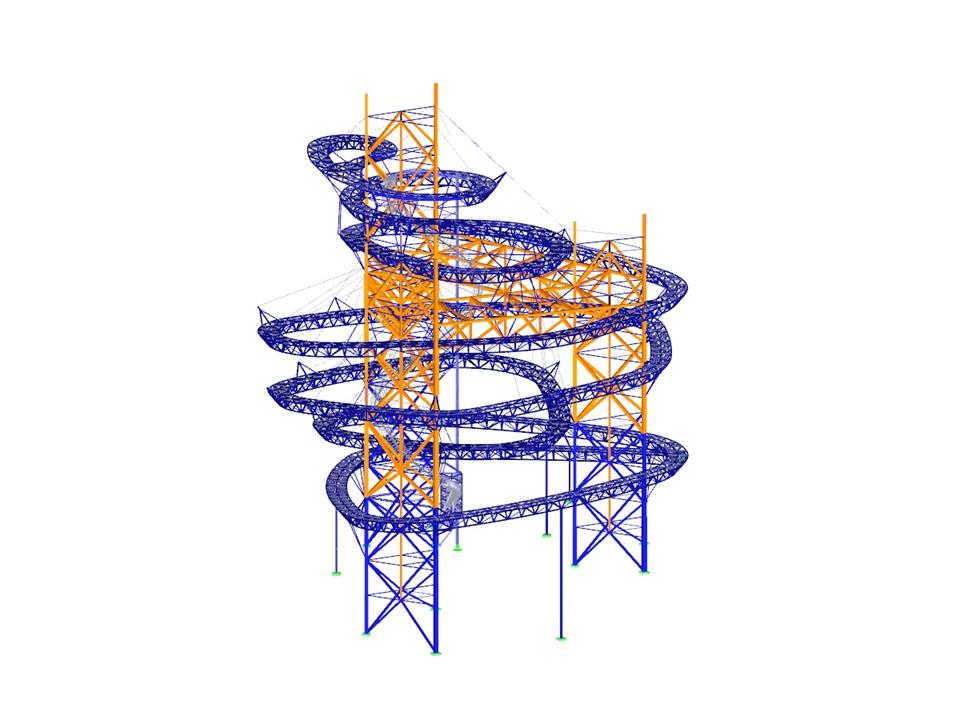

Struttura in legno e acciaio di Sky Walk
| Numero di nodi | 2499 |
| Numero di linee | 6256 |
| Numero di aste | 6248 |
| Numero di casi di carico | 19 |
| Nr. di combinazioni di carico | 186 |
| Nr. di combinazioni di risultati | 7 |
| Peso totale | 407,195 t |
| Dimensioni | 54.903 x 56.280 x 62.996 m |
| Versione del programma | 5.07.11 |
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Progetto cliente
Caratteristiche del prodotto
.png?mw=350&hash=1ff2520c8cd53eb4b710e5ddc15b287618d8ffd0)
Dopo aver generato le lunghezze libere d'inflessione, i risultati vengono visualizzati in tabelle disposte in modo chiaro. Qui è possibile modificare manualmente le lunghezze libere d'inflessione.
La funzione Esporta trasferisce le lunghezze libere d'inflessione al modulo aggiuntivo RF-/TOWER Design per ulteriori calcoli. I dati completi del modulo fanno parte della relazione di calcolo di RFEM/RSTAB. Il contenuto della relazione e l'estensione dei risultati possono essere selezionati in modo specifico per i singoli progetti.
Con RF-/TOWER Structure è possibile trasferire con un solo clic del mouse i dati del modello del pilone a traliccio generato in RFEM/RSTAB .
I dati completi del modulo fanno parte della relazione di calcolo di RFEM/RSTAB. Il contenuto della relazione e l'estensione del programma di output possono essere selezionati specificamente per i singoli progetti.
I risultati sono visualizzati in finestre dei moduli disposte in modo chiaro. Oltre ai dati di progetto, i risultati includono tutti i parametri rilevanti per la progettazione. Un elenco parti viene generato automaticamente durante il calcolo.
I dati completi del modulo fanno parte della relazione di calcolo di RFEM/RSTAB. Il contenuto della relazione e l'estensione dei risultati possono essere selezionati in modo specifico per i singoli progetti.
Quando si esegue la verifica di carichi a trazione, compressione, flessione e taglio, il modulo confronta i valori di progetto della capacità di carico massima con i valori di progetto delle azioni. Se i componenti sono soggetti sia a flessione che a compressione, il programma esegue un'interazione. Per la formula di interazione è possibile scegliere se determinare i coefficienti secondo il metodo 1 (appendice A) o il metodo 2 (appendice B).
Il progetto di instabilità flessionale non richiede né la snellezza né il carico critico elastico del caso di instabilità determinante. Il modulo calcola automaticamente tutti i coefficienti necessari per il valore di progetto della tensione di flessione. RF-/TOWER Design determina il momento critico ideale per instabilità flesso-torsionale per ogni asta su ogni posizione x della sezione trasversale.
Programma principale
La nuova generazione del software 3D agli elementi finiti viene utilizzata per l'analisi strutturale di aste, superfici e solidi.
Add-on
L'add-on Verifica acciaio esegue le verifiche allo stato limite ultimo e di esercizio delle aste in acciaio secondo varie norme.
