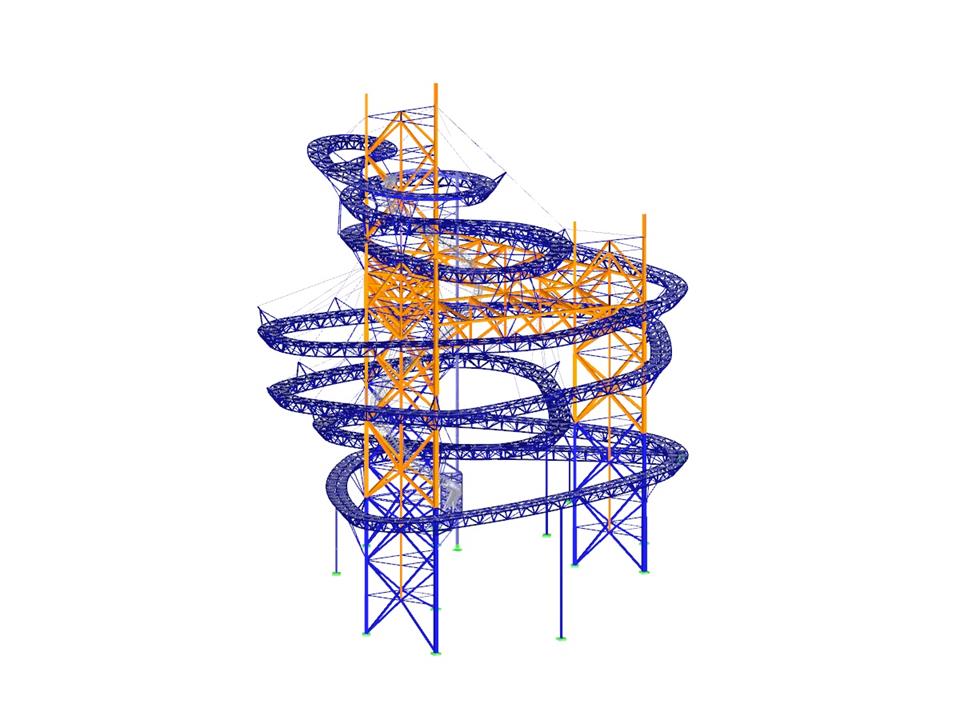

Konstrukcja drewniana i stalowa Sky Walk
Liczba węzłów | 2499 |
Liczba linii | 6256 |
Liczba prętów | 6248 |
Ilość przypadków obciążenia | 19 |
Ilość KO | 186 |
Liczba kombinacji wyników | 7 |
Ciężar całkowity | 407,195 t |
Wymiarowanie | 54,903 x 56,280 x 62,996 m |
Wersja programu | 5.07.11 |
Po wygenerowaniu długości efektywnych wyniki wyświetlane są w przejrzyście ułożonych tabelach. W oknie tym można ręcznie modyfikować długości efektywne.
Funkcja eksportu przenosi długości efektywne do modułu dodatkowego RF-/TOWER Design w celu przeprowadzenia dalszych obliczeń. Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Zawartość protokołu i zakres wyników można wybrać indywidualnie dla poszczególnych obliczeń.
Wygenerowane dane modelu kratowej konstrukcji wsporczej, na przykład geometrię i przekroje, można szybko wyeksportować do programu RFEM/RSTAB.
Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Zawartość protokołu wydruku i zakres danych wyjściowych dla każdej analizy mogą być dobrane indywidualnie.
Wyniki wyświetlane są w przejrzystych oknach modułu. Oprócz wyników wyświetlane są również wszystkie parametry związane z obliczeniami. Podczas obliczeń automatycznie generowany jest wykaz materiałów.
Pełne dane modułu stanowią część protokołu wydruku programu RFEM/RSTAB. Zawartość protokołu i zakres wyników można wybrać indywidualnie dla poszczególnych obliczeń.
Podczas obliczania obciążenia rozciągającego, ściskającego, zginającego i ścinającego, moduł porównuje wartości obliczeniowe maksymalnej nośności z wartościami obliczeniowymi oddziaływań. Jeżeli części są poddane zginaniu i ściskaniu, program dokonuje interakcji. Dla równania interakcji można wybrać, czy współczynniki zostaną określone według metody 1 (załącznik A) lub 2 (załącznik B).
Do obliczeń wyboczenia giętnego nie jest wymagana smukłość ani sprężyste krytyczne obciążenie krytyczne z decydującego przypadku wyboczenia. Moduł automatycznie oblicza wszystkie wymagane współczynniki dla wartości obliczeniowej naprężenia zginającego. Program samodzielnie określa idealny moment krytyczny dla zwichrzenia dla każdego pręta w każdym miejscu x przekroju.
