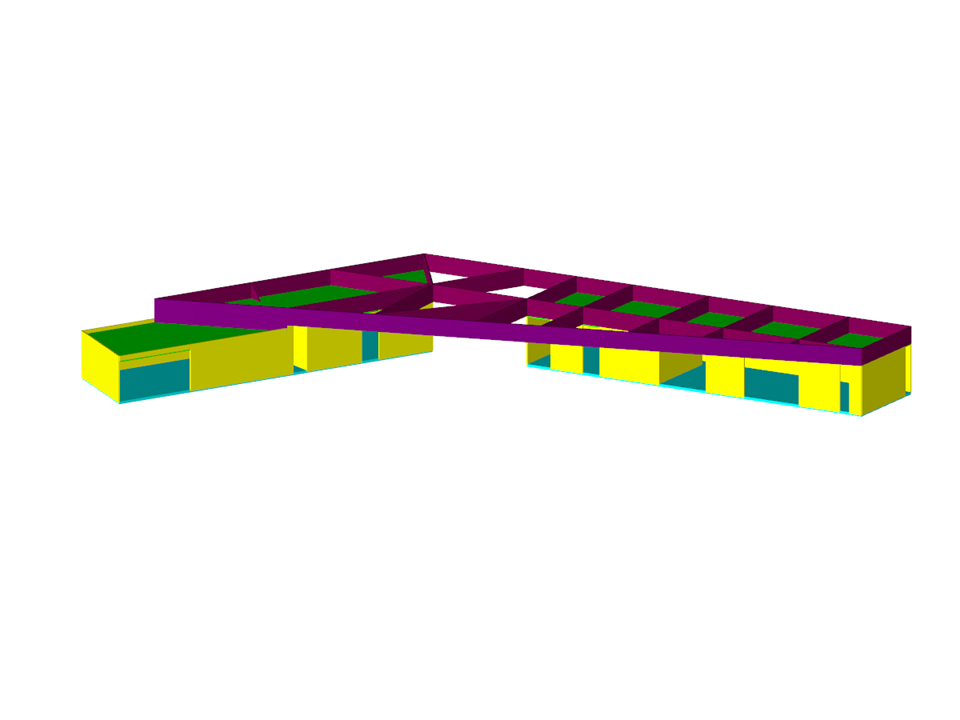

Edificio in legno a strati incrociati
| Numero di nodi | 344 |
| Numero di linee | 580 |
| Numero di superfici | 128 |
| Numero di casi di carico | 5 |
| Nr. di combinazioni di risultati | 94 |
| Peso totale | 87,508 t |
| Dimensioni | 47.387 x 27.160 x 4.390 m |
| Versione del programma | 5.24.01 |
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Corso di formazione online
Caratteristiche del prodotto
Caratteristiche del prodotto
Kmod_Enginyeria_en_Fusta_SL_(1).png?mw=350&hash=d95479f00ad156f3c1ce7fa9e5215ddc8ffa68a0)
![Analisi delle vibrazioni (Fonte: [3])](/it/webimage/009798/467822/01-de-png.png?mw=512&hash=2551750327252c0e49d549ec0d9fb2579bfaa885)
Nel modulo aggiuntivo RF-LAMINATE per RFEM, è possibile la verifica delle tensioni tangenziali torsionali nella sovrapposizione dei valori della sezione trasversale netta e lorda. La verifica viene eseguita separatamente nelle direzioni x e y. Vengono verificati i carichi sui punti di intersezione dei pannelli di legno a strati incrociati.
- Analisi generale delle tensioni
- Risultati grafici e numerici delle tensioni e dei rapporti tensionali completamente integrati in RFEM
- Flessibilità di verifica con le composizioni di diversi strati
- Alta efficienza dovuta a un ridotto numero di dati di input richiesti
- Flessibilità dovuta ad impostazioni dettagliate per calcoli di base ed estesi
- Una matrice di rigidezza globale locale della superficie in RFEM viene generata sulla base del modello del materiale selezionato e degli strati contenuti. Sono disponibili i seguenti modelli di materiale:
- ortotropo
- Isotropo
- Definito dall'utente
- Ibrido (combinazioni di modelli di materiale)
- Possibilità di salvare in un database le strutture stratificate frequentemente utilizzate
- Determinazione delle tensioni di base, di taglio ed equivalenti
- Oltre alle tensioni di base, sono disponibili come risultati le tensioni richieste secondo DIN EN 1995-1-1 e l'interazione di tali tensioni.
- Analisi delle tensioni per superfici strutturali comprese forme semplici o complesse
- Tensioni equivalenti calcolate secondo diversi approcci:
- Ipotesi di modifica della forma (von Mises)
- Ipotesi della tensione tangenziale (Tresca)
- Ipotesi di tensione normale (Rankine)
- Ipotesi di deformazione principale (Bach)
- Calcolo delle tensioni tangenziali trasversali secondo Mindlin o Kirchhoff o specifiche definite dall'utente
- Verifica dello stato limite di esercizio con controllo degli spostamenti delle superfici
- Specifiche di inflessioni limite definite dall'utente
- Possibilità di considerare l'accoppiamento tra strati
- Risultati dettagliati delle singole componenti di tensione e dei rapporti in tabelle e grafici
- Risultati delle tensioni per ogni strato del modello
- Lista dei componenti delle superfici progettate
- Possibile accoppiamento di strati in completa assenza di taglio
