Manuale RFEM Online | 4.4 Superfici

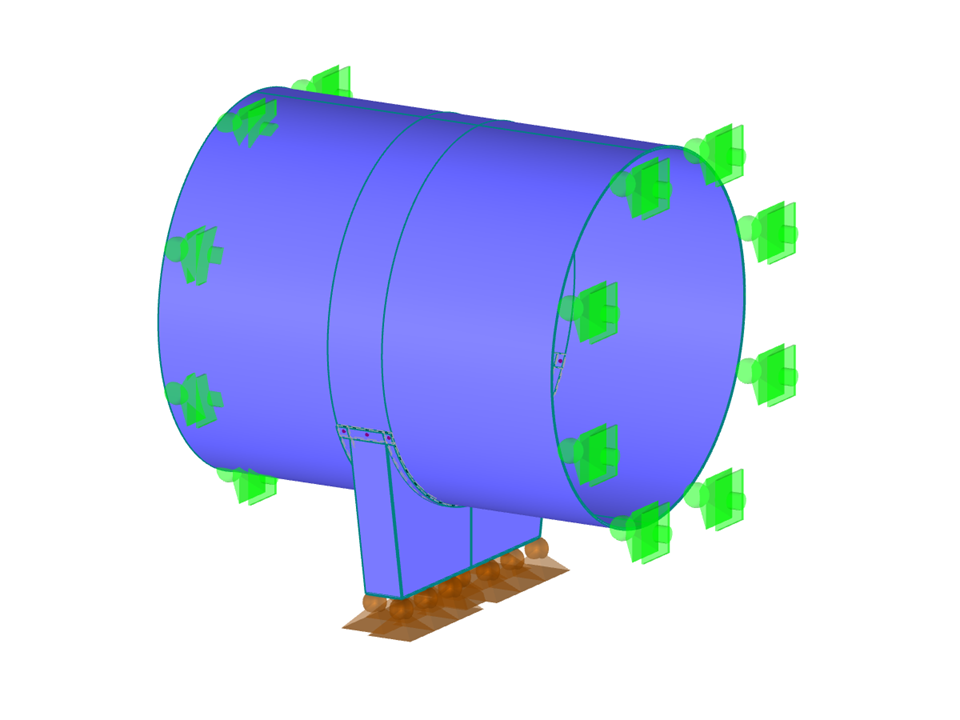

Struttura in acciaio
| Numero di nodi | 55 |
| Numero di linee | 110 |
| Numero di aste | 0 |
| Numero di superfici | 68 |
| Numero di solidi | 12 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 1 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,680 t |
| Dimensioni | 1.884 x 1.900 x 1.600 m |
