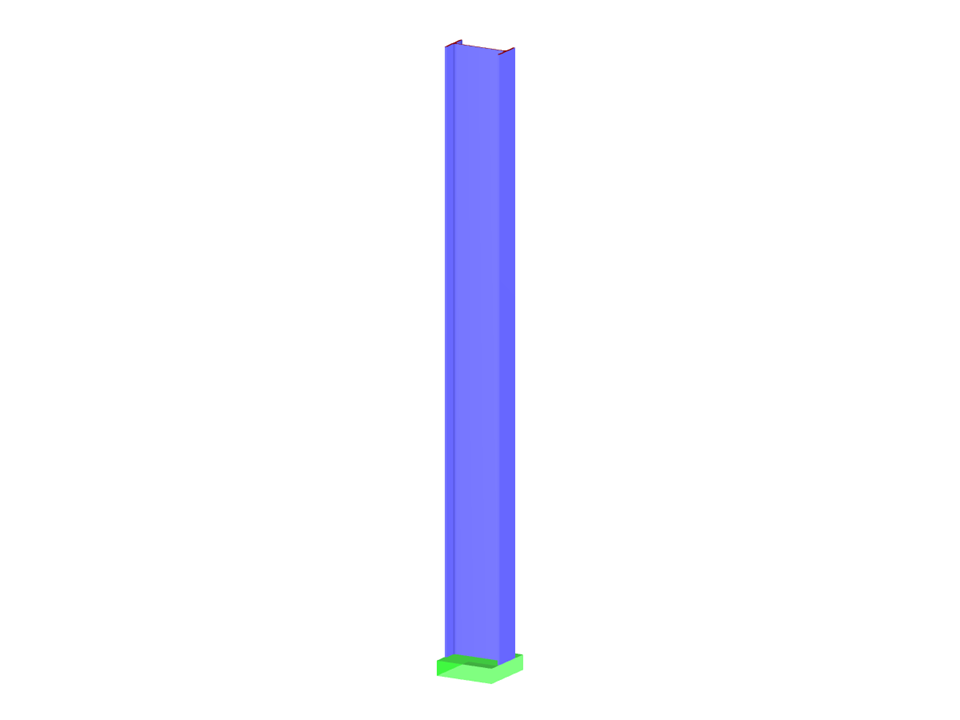

Il modello dimostra, utilizzando un pilastro in acciaio, la funzione "Visualizza parti non selezionate in trasparenza" nei moduli RF-/JOINTS. Consente una distinzione precisa tra componenti selezionati e non selezionati, fornendo così una rappresentazione grafica chiara. La visualizzazione tecnica evidenzia i dettagli geometrici e l'applicazione dell'approccio di visualizzazione trasparente. L'immagine mostra l'esecuzione concreta del pilastro in acciaio in un modello chiaro e strutturato.
Modello utilizzato in
Palo in acciaio
| Numero di nodi | 2 |
| Numero di linee | 1 |
| Numero di aste | 1 |
| Numero di casi di carico | 1 |
| Peso totale | 0,127 t |
| Dimensioni (metriche) | 0.600 x 0.600 x 3.300 m |
| Dimensioni (imperiali) | 1.97 x 1.97 x 10.83 feet |
| Versione del programma | 5.23.02 |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
