Scarica qui il modello di una travatura in acciaio e aprilo con il programma agli elementi finiti RFEM. Questo modello sarà utilizzato nel corso di formazione di base online gratuito del software FEA strutturale RFEM 6 | Introduzione alla progettazione di aste per studenti.
- RFEM 6 | Studenti | Introduzione all'analisi delle aste strutturali
- RFEM 6 | Studenti | Introduzione alla progettazione dell'asta
- RFEM 6 | Studenti | Introduzione all'analisi di aste strutturali
- RFEM 6 | Studenti | Introduzione alla verifica delle aste
- RFEM 6 | Per gli studenti | Introduzione all'analisi di aste strutturali
- RFEM 6 | Studenti | Introduzione alla verifica delle aste
- RFEM 6 | Studenti | Introduzione alla verifica delle aste
- RFEM 6 | Studenti | Introduzione all'analisi di aste strutturali
- RFEM 6 | Studenti | Introduzione alla verifica delle aste

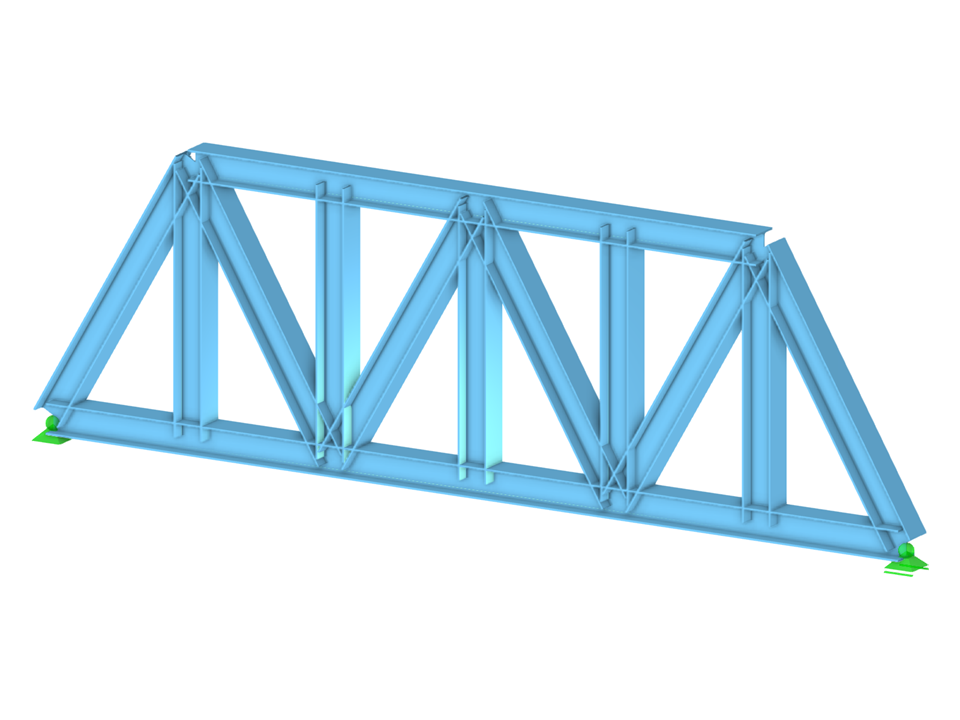

Travatura in acciaio
| Numero di nodi | 12 |
| Numero di linee | 16 |
| Numero di aste | 16 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 5,383 t |
| Dimensioni | 9.000 x 2.598 x 0.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
