Pobierz model stalowej kratownicy i otwórz go w programie RFEM. Model ten zostanie wykorzystany w bezpłatnym szkoleniu online z obsługi programu RFEM 6 . opartym na MES | Wprowadzenie do wymiarowania prętów dla studentów.
- RFEM 6 | Studenci | Wprowadzenie do wymiarowania prętów
- RFEM 6 | Studenci | Wprowadzenie do analizy prętów
- RFEM 6 | Studenci | Wprowadzenie do analizy konstrukcyjnej prętów
- RFEM 6 | Studenci | Wprowadzenie do wymiarowania prętów
- RFEM 6 | Studenci | Wprowadzenie do analizy prętów konstrukcyjnych
- RFEM 6 | Studenci | Wprowadzenie do wymiarowania prętów
- RFEM 6 | Studenci | Wprowadzenie do analizy prętów konstrukcyjnych
- RFEM 6 | Studenci | Wprowadzenie do wymiarowania prętów
- RFEM 6 | Studenci | Wprowadzenie do wymiarowania prętów

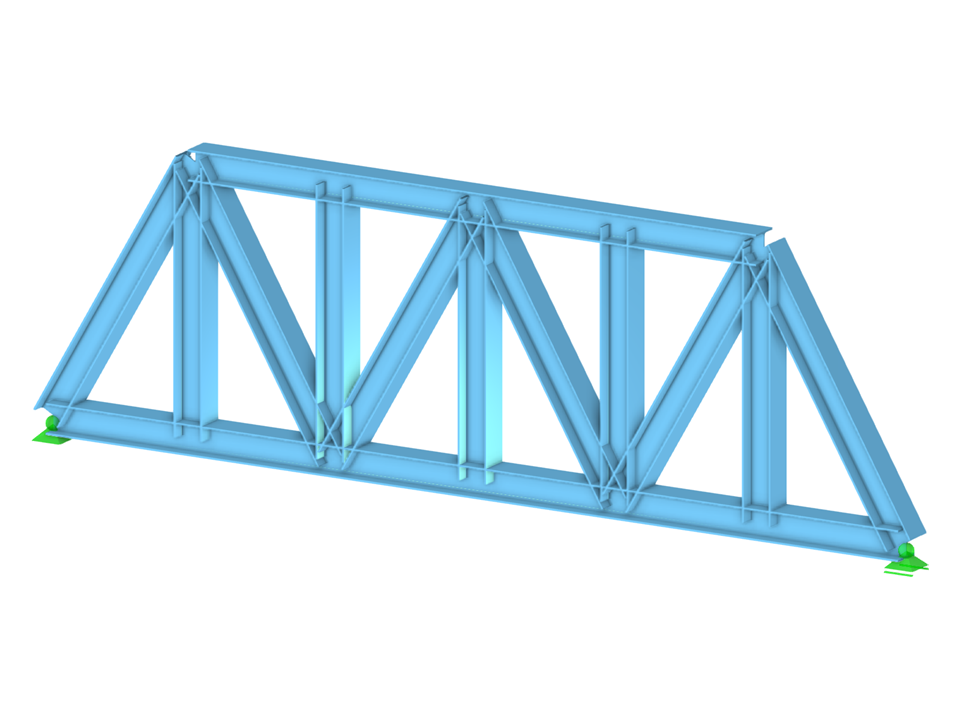

kratownica stalowa
| Liczba węzłów | 12 |
| Liczba linii | 16 |
| Liczba prętów | 16 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 5,383 t |
| Wymiarowanie | 9,000 x 2,598 x 0,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
Wydarzenie
W oknie dialogowym "Proszę kliknąć" można znaleźć również dane dotyczące metody skończonej (FSM) jako grafika 3D.
- Obliczanie pięciu typów systemów sejsmicznych (SFRS) obejmuje specjalny rama na momenty (SMF), rama na momenty pośrednie (IMF), rama na momenty zwykłe (OMF), rama zwykła stężona koncentrycznie (OCBF) oraz rama specjalna stężona koncentrycznie (SCBF) )
- Sprawdzenie ciągliwości stosunku szerokości do grubości środników i pasów
- Obliczanie wymaganej wytrzymałości i sztywności dla stężenia stateczności belek
- Obliczanie maksymalnego rozstawu stężeń stateczności belek
- Obliczanie wymaganej wytrzymałości w miejscach przegubów dla stężenia stateczności belek
- Obliczenia wymaganej wytrzymałości słupa z opcją pominięcia wszystkich momentów zginających, ścinania i skręcania dla stanu granicznego rezerwy
- Warunek projektowy smukłości słupa i stężenia
Wynik obliczeń sejsmicznych jest podzielony na dwie sekcje: wymagania dotyczące prętów i połączeń.
"Wymagania sejsmiczne" zawierają Wymaganą wytrzymałość na zginanie i Wymaganą wytrzymałość na ścinanie połączenia belka-słup dla ram sprężystych. Są one wyszczególnione w zakładce 'Połączenia ram momentowych według prętów'. W przypadku ram stężonych w zakładce 'Połączenie stężone według pręta' podawana jest Wymagana wytrzymałość połączenia na rozciąganie oraz Wymagana wytrzymałość połączenia na ściskanie stężeń.
Przeprowadzone kontrole obliczeń są przedstawiane w tabelach. W szczegółach kontroli obliczeń w przejrzysty sposób przedstawione są wzory i odniesienia do normy.
W module Projektowanie konstrukcji betonowych umożliwia przeprowadzanie obliczeń sejsmicznych prętów stalowych zgodnie z AISC 341-16.
W tym celu dostępnych jest pięć typów systemów SFRS (Seismic Force-Resisting Systems).
