Stáhněte si zde model ocelového příhradového vazníku a otevřete ho v programu RFEM pro výpočty metodou konečných prvků. Tento model bude použit v bezplatném online základním školení v programu RFEM 6 pro statické výpočty MKP | Úvod do posouzení prutů pro studenty.
- RFEM 6 | Studenti | Úvod do statické analýzy prutů
- RFEM 6 | Studenti | Úvod do posouzení prutů
- RFEM 6 | Studenti | Úvod do statické analýzy prutů
- RFEM 6 | Studenti | Úvod do posouzení prutů
- RFEM 6 | Pro studenty | Úvod do statické analýzy prutů
- RFEM 6 | Studenti | Úvod do posouzení prutů
- RFEM 6 | Studenti | Úvod do posouzení prutů
- RFEM 6 | Studenti | Úvod do statické analýzy prutů
- RFEM 6 | Studenti | Úvod do statiky prutů

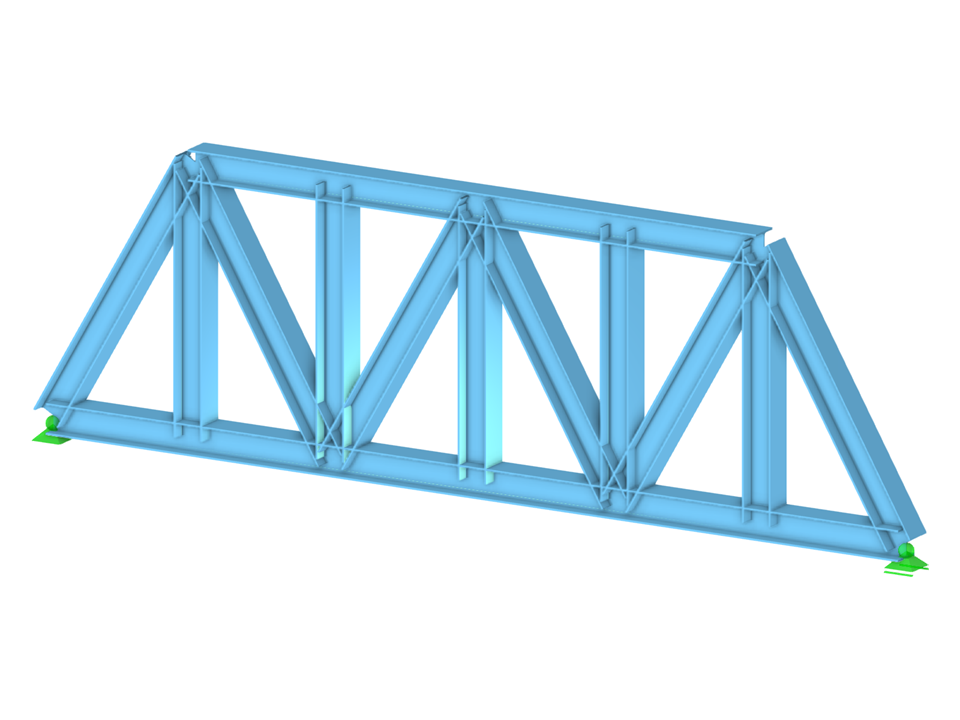

Ocelový příhradový vazník
| Počet uzlů | 12 |
| Počet linií | 16 |
| Počet prutů | 16 |
| Počet ploch | 0 |
| Počet těles | 0 |
| Počet zatěžovacích stavů | 1 |
| Počet kombinací zatížení | 0 |
| Počet kombinací výsledků | 0 |
| Celková hmotnost | 5,383 t |
| Rozměry | 9,000 x 2,598 x 0,000 m |
Tento model si můžete stáhnout a využít ho k procvičování nebo pro své projekty. Neodpovídáme a neručíme ovšem za správnost ani úplnost modelu.
Projekt zákazníka
V dialogu „Upravit průřez“ si můžete nechat zobrazit tvary vybočení stanovené metodou konečných pásů (FSM) jako 3D znázornění.
- Posouzení pěti typů seizmicky odolných systémů (SFRS) zahrnuje speciální momentový rám (SMF), mezilehlý momentový rám (IMF), obyčejný momentový rám (OMF), obyčejný koncentricky ztužený rám (OCBF) a speciální koncentricky vyztužený rám (SCBF )
- Kontrola duktility poměrů šířky k tloušťce stojin a pásnic
- Výpočet požadované pevnosti a tuhosti pro stabilitní ztužení nosníků
- Výpočet maximální vzdálenosti pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti v místech kloubů pro stabilitní ztužení nosníků
- Výpočet požadované pevnosti sloupu s možností zanedbat všechny ohybové momenty, smyk a kroucení pro mezní stav navýšení pevnosti
- Posouzení štíhlostních poměrů sloupů a ztužení
Výsledky seizmického posouzení jsou rozděleny do dvou částí: požadavky na pruty a požadavky na spoje.
"Seizmické požadavky" zahrnují požadovanou pevnost v ohybu a požadovanou smykovou pevnost spoje nosníku na sloup. Jsou uvedeny v záložce 'Přípoj momentového rámu po prutech'. U vyztužených rámů se požadovaná pevnost spoje ztužení v tahu a a v tlaku uvede v záložce 'Přípoj ztužení po prutech'.
Provedená posouzení se vám zobrazí v tabulkách. V detailech posouzení jsou přehledně uvedeny vzorce a odkazy na normu.
