Scarica qui il modello di una trave in acciaio e aprilo con il programma agli elementi finiti RFEM.
Questo modello è stato utilizzato nel webinar gratuito ' Nuove caratteristiche in RFEM 6 e RSTAB 9' il 12 maggio 2022 (arabo).

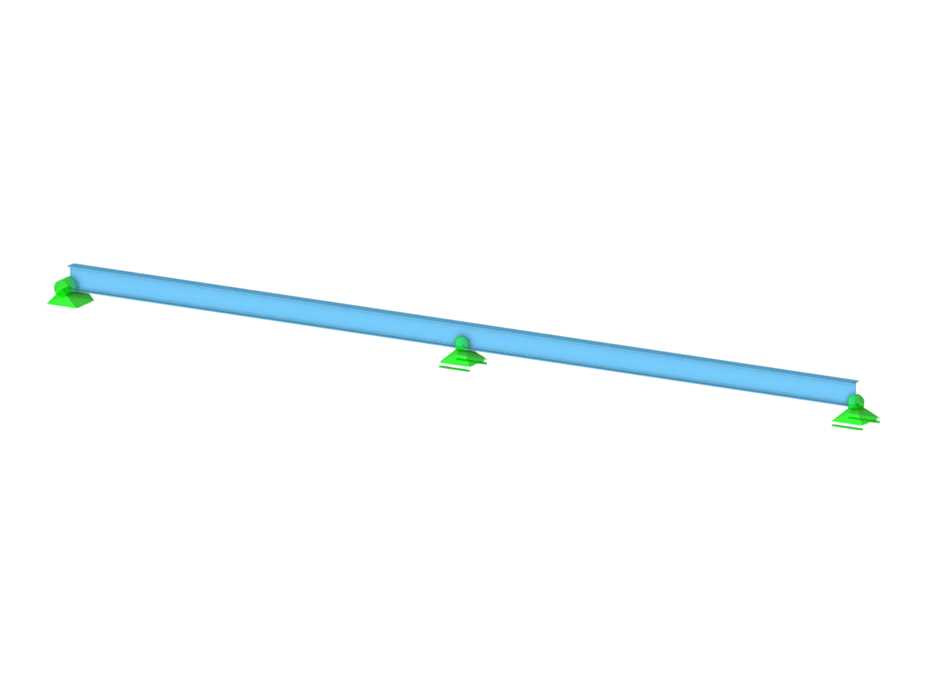

Trave di acciaio
| Numero di nodi | 3 |
| Numero di linee | 1 |
| Numero di aste | 1 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 2 |
| Nr. di combinazioni di carico | 8 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 0,590 t |
| Dimensioni | 12.000 x 0.000 x 0.000 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
