Pobierz model belki stalowej i otwórz go w programie RFEM.
Ten model został wykorzystany w bezpłatnym webinarium 'Nowe funkcje w RFEM 6 i RSTAB 9' w dniu 12.05.2022 (w języku arabskim).

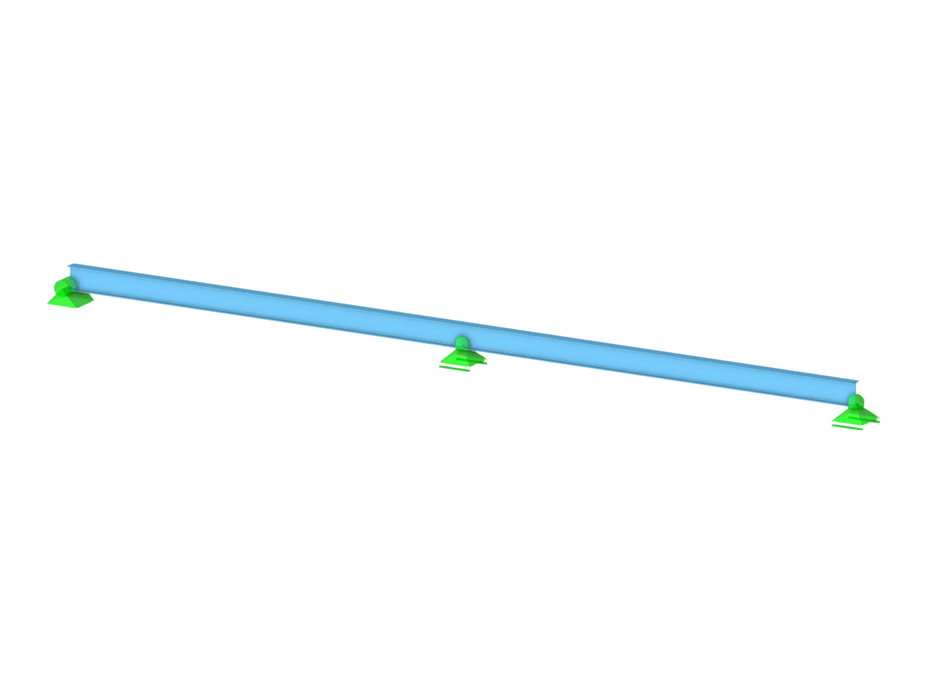

Belka stalowa
| Liczba węzłów | 3 |
| Liczba linii | 1 |
| Liczba prętów | 1 |
| Liczba powierzchni | 0 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 2 |
| Ilość KO | 8 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 0,590 t |
| Wymiarowanie | 12,000 x 0,000 x 0,000 m |
Tutaj mogą Państwo pobrać różne modele konstrukcyjne, które można wykorzystać w projektach lub w celach szkoleniowych. Nie udzielamy jednak żadnych gwarancji ani nie ponosimy odpowiedzialności za dokładność i kompletność modeli.
