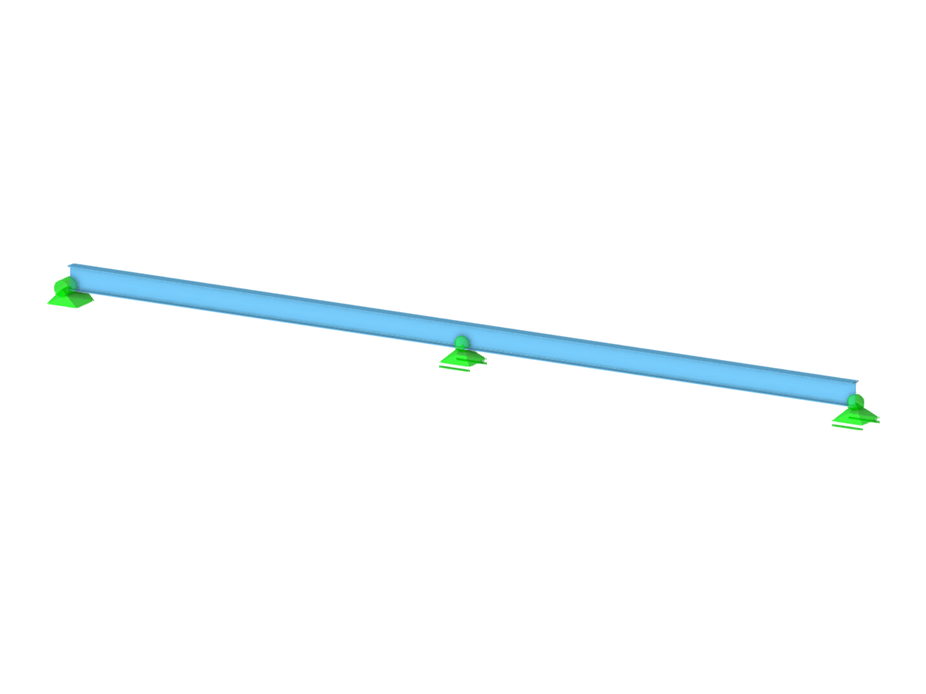

Poutre en acier

Modèle à télécharger

13 mai 2022

003328

Abdulrzzak Ali

RFEM 6

Barres

Poutres | Poutre à travée simple

Structures métalliques | Général

Description

Téléchargez ici le modèle d'une poutre en acier et ouvrez-le avec le programme aux éléments finis RFEM.

Ce modèle a été utilisé dans le webinaire gratuit « Nouvelles fonctionnalités de RFEM 6 et RSTAB 9 » du 12 mai 2022 (en arabe).

Modèle utilisé dans

Vidéos 003432 | Introduction to new features in RFEM 6 and RSTAB 9 with examples

Mots-clés

Acier Poutre

Laissez un commentaire...

0 Commenter

Nombre de nœuds 3
Nombre de lignes 1
Nombre de barres 1
Nombre de surfaces 0
Nombre de solides 0
Nombre de cas de charge 2
Nombre de combinaisons liées aux charges 8
Nombre de combinaisons de résultats 0
Poids total 0,590 t
Cotation fonctionnelle 12 000 x 0 000 x 0 000 m

0 0

Clause de non-responsabilité

Vers les modèles

Vous pouvez télécharger ce modèle structurel pour l'utiliser à des fins de formation ou pour vos projets. Cependant, nous déclinons toute responsabilité quant à l'exactitude ou l'exhaustivité du modèle.
