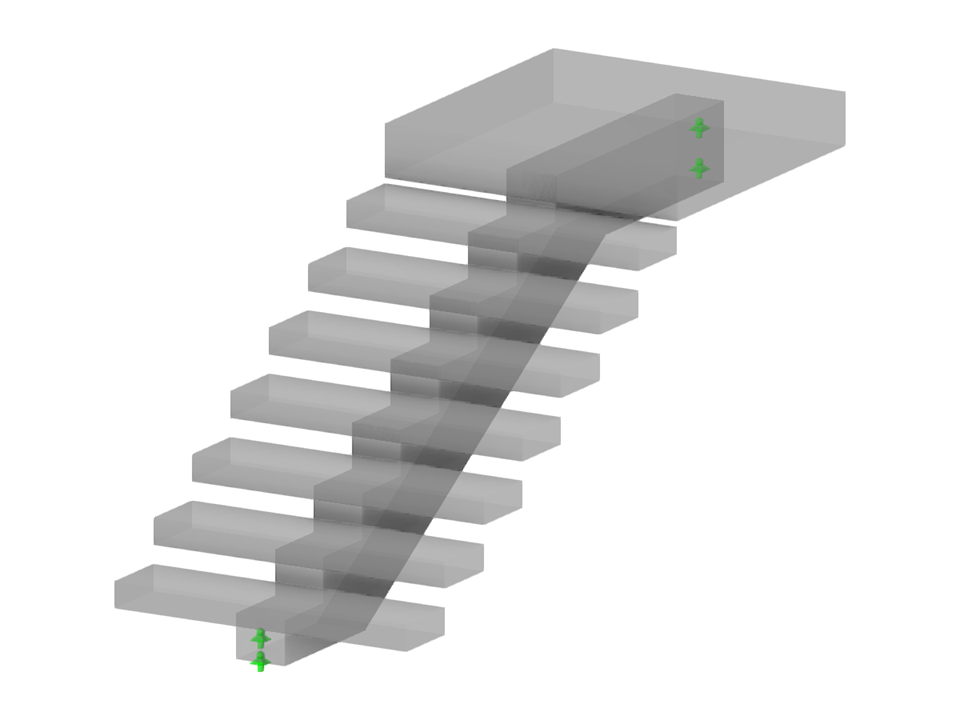

Scala a una rampa in calcestruzzo supportata da una trave centrale a colonna con pianerottolo superiore. La trave dorsale corre sotto i gradini della scala ed è ancorata alla struttura circostante, fornendo stabilità e supporto.
STC032 | Scala a una rampa con pianerottolo superiore
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 52 |
| Numero di linee | 52 |
| Numero di aste | 0 |
| Numero di superfici | 9 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 1,869 t |
| Dimensioni | 1.200 x 1.360 x 3.125 m |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
