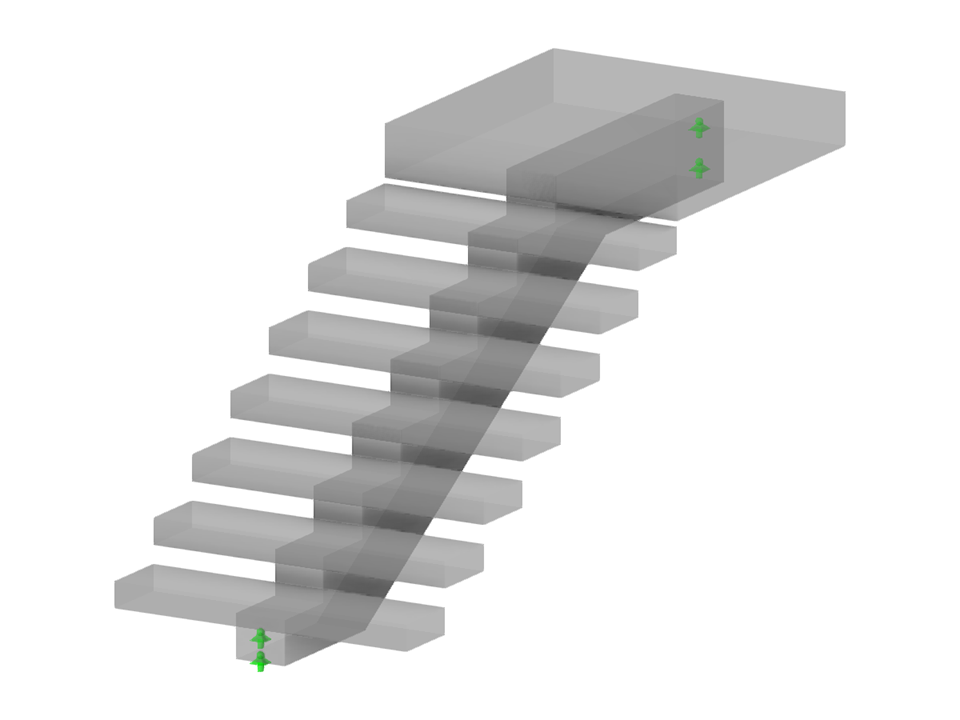

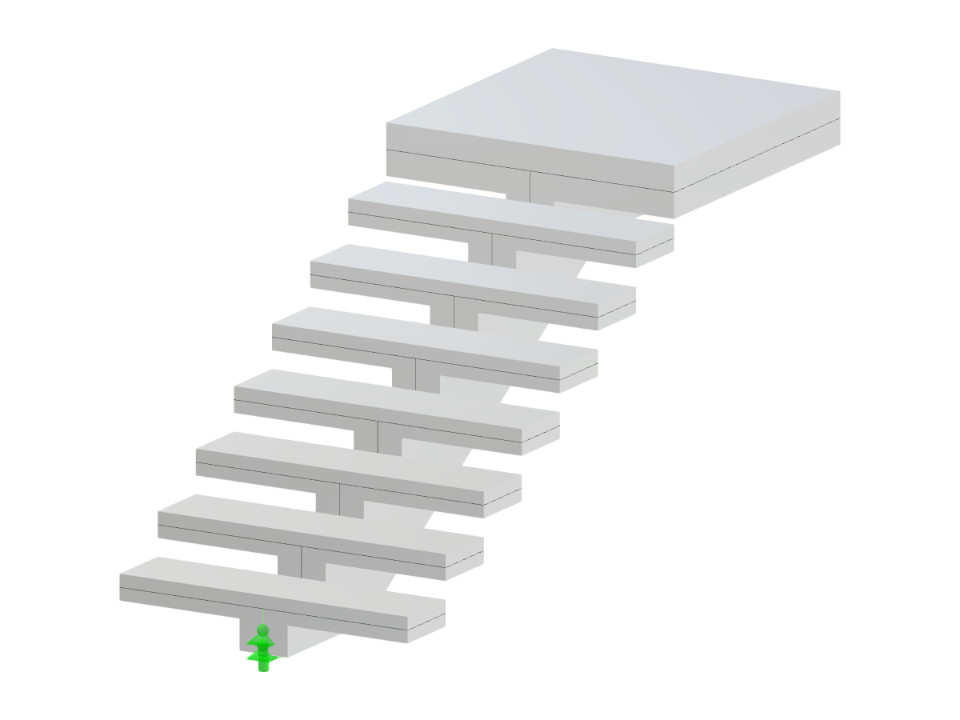

Jednobiegowe schody betonowe, wsparte na środkowej belce szkieletowej z górnym spocznikiem. Belka szkieletowa biegnie pod stopniami schodów i jest zakotwiona w otaczającej konstrukcji, zapewniając stateczność i oparcie.
STC032 | Schody jednobiegowe z górnym spocznikiem
| Parametry bloku mogą być edytowane dynamicznie | |
| Liczba węzłów | 52 |
| Liczba linii | 52 |
| Liczba prętów | 0 |
| Liczba powierzchni | 9 |
| Ilość brył | 0 |
| Ilość przypadków obciążenia | 1 |
| Ilość KO | 0 |
| Liczba kombinacji wyników | 0 |
| Ciężar całkowity | 1,869 t |
| Wymiarowanie | 1,200 x 1,360 x 3,125 m |
