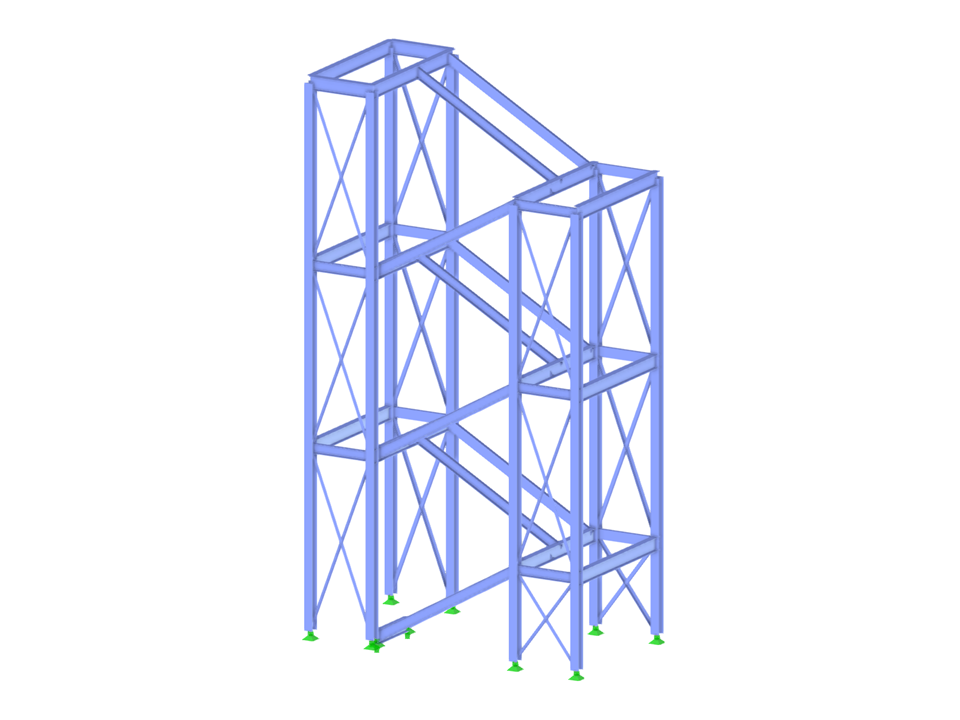

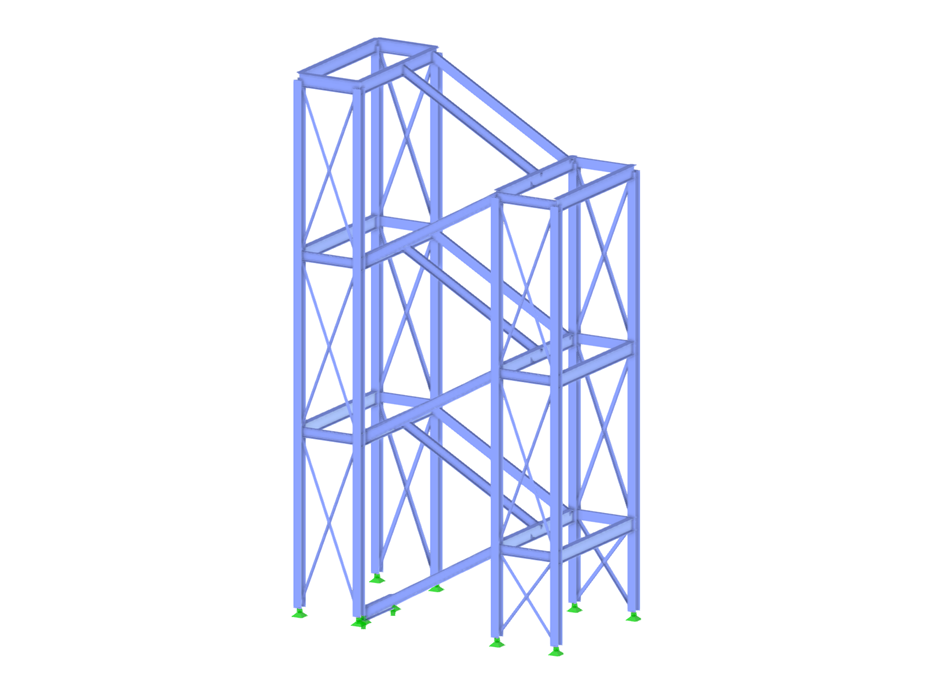

Torre del vano scala in acciaio
| Numero di nodi | 56 |
| Numero di linee | 107 |
| Numero di aste | 107 |
| Numero di superfici | 0 |
| Numero di solidi | 0 |
| Numero di casi di carico | 6 |
| Nr. di combinazioni di carico | 32 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 9,679 t |
| Dimensioni | 6.500 x 12.000 x 3.400 m |
