Treppenturm mit Wölbkrafttorsionsanalyse der Treppenwangen aus U-Profilen.

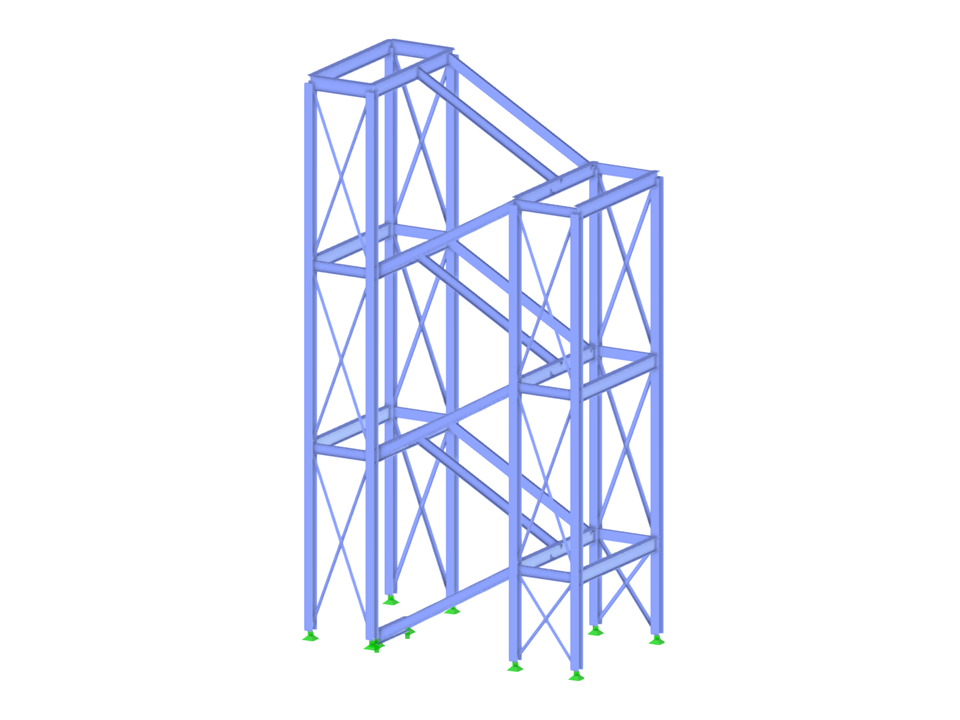

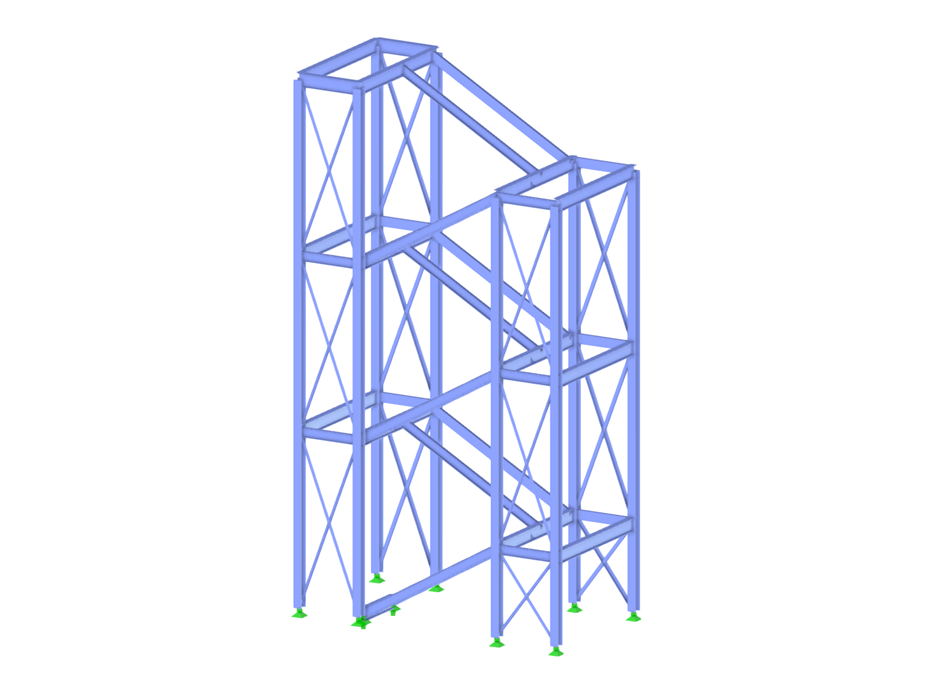

Treppenturm aus Stahl
| Anzahl Knoten | 56 |
| Anzahl Linien | 107 |
| Anzahl Stäbe | 107 |
| Anzahl Flächen | 0 |
| Anzahl Volumenkörper | 0 |
| Anzahl Lastfälle | 6 |
| Anzahl Lastkombinationen | 32 |
| Anzahl Ergebniskombinationen | 0 |
| Gesamtgewicht | 9.679 t |
| Abmessungen | 6.500 x 12.000 x 3.400 m |
Dieses Statikmodell können Sie herunterladen, um es für Übungszwecke oder für Ihre Projekte einzusetzen. Wir übernehmen jedoch keine Garantie und Haftung für die Richtigkeit sowie Vollständigkeit des Modells.
