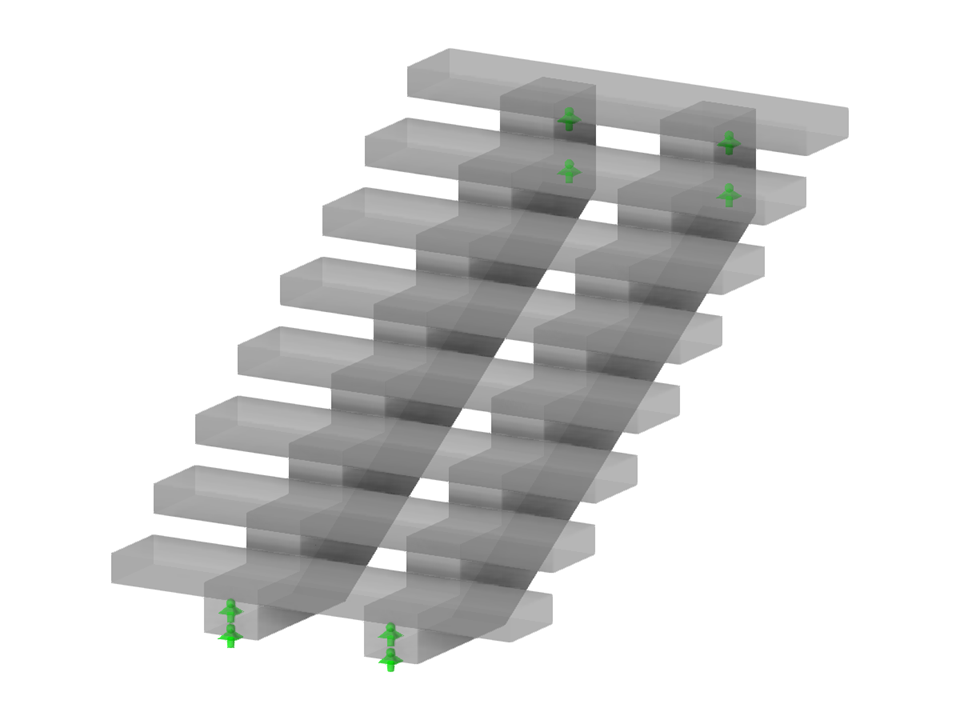

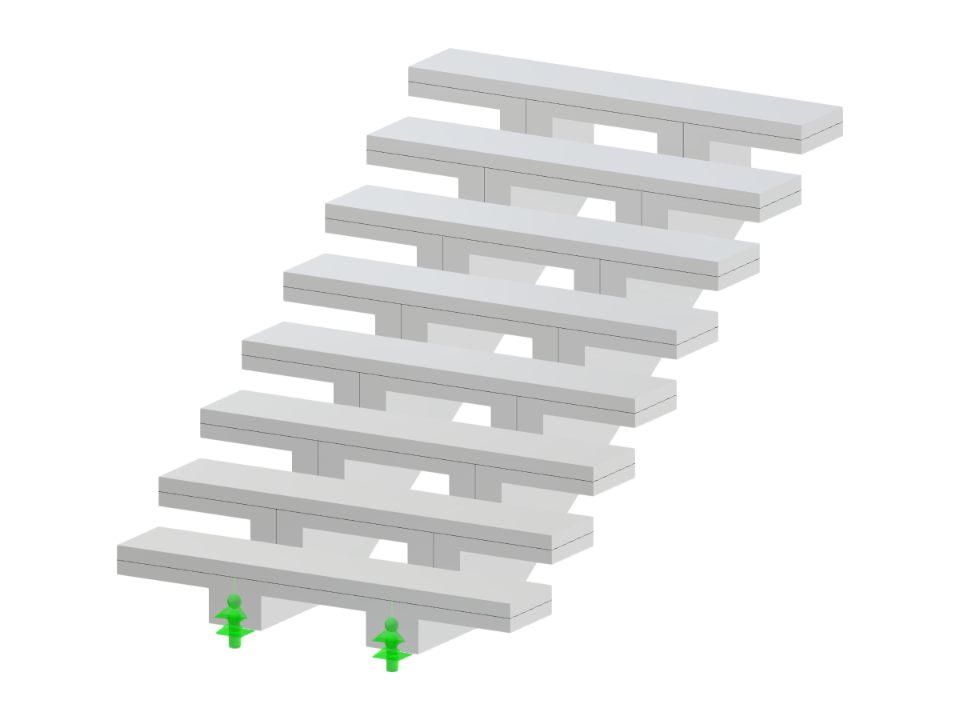

Questo modello presenta una scala in calcestruzzo a rampa singola supportata da una trave a doppia spina dorsale. La trave a spina dorsale è posizionata strategicamente sotto i gradini della scala e saldamente ancorata agli elementi strutturali circostanti, offrendo maggiore stabilità e supporto.
Calcestruzzo Vano scala a rampa singola con doppia trave a spina
| I parametri del blocco possono essere modificati dinamicamente | |
| Numero di nodi | 70 |
| Numero di linee | 70 |
| Numero di aste | 0 |
| Numero di superfici | 10 |
| Numero di solidi | 0 |
| Numero di casi di carico | 1 |
| Nr. di combinazioni di carico | 0 |
| Nr. di combinazioni di risultati | 0 |
| Peso totale | 1,687 t |
| Dimensioni (metriche) | 1.500 x 1.360 x 2.200 m |
| Dimensioni (imperiali) | 4.92 x 4.46 x 7.22 feet |
È possibile scaricare questo modello strutturale e utilizzarlo per scopo di formazione o per i suoi progetti. Tuttavia, non possiamo fornire alcuna garanzia o responsabilità per la precisione o per la completezza dello modello.
